Ремонт телевизора Samsung UE40ES8007E. Прогрев BGA процессора материнской платы BN41-01800B.
Введение
В этот раз мы поговори про ремонт телевизора Samsung. В этот раз к нам в ремонт пришла флагманская модель 2012 года Samsung UE40ES8007E. Правда если говорить откровенно к нам пришла только материнская плата от этой модели. Наши коллеги из одного известного в Минске сервисного центра принесли к нам ремонт. Все дело в том что для ремонта требуется инфракрасная паяльная станция которой наши партнеры не располагают.
В этот раз наш пациент – майн плата BN41-01800B. Достаточно надежна и из слабых мест имеет проблемы с процессором и слетом программного обеспечения. К нам пришла с проблемой “не включается”. Наше подозрение легло на процессор и решено было провести пайку с применением станции Термопро ИК-650.
Подробнее про станцию вы можете узнать по этой ссылке
Подготовка к пайке
Перед пайкой требуется подготовить плату.

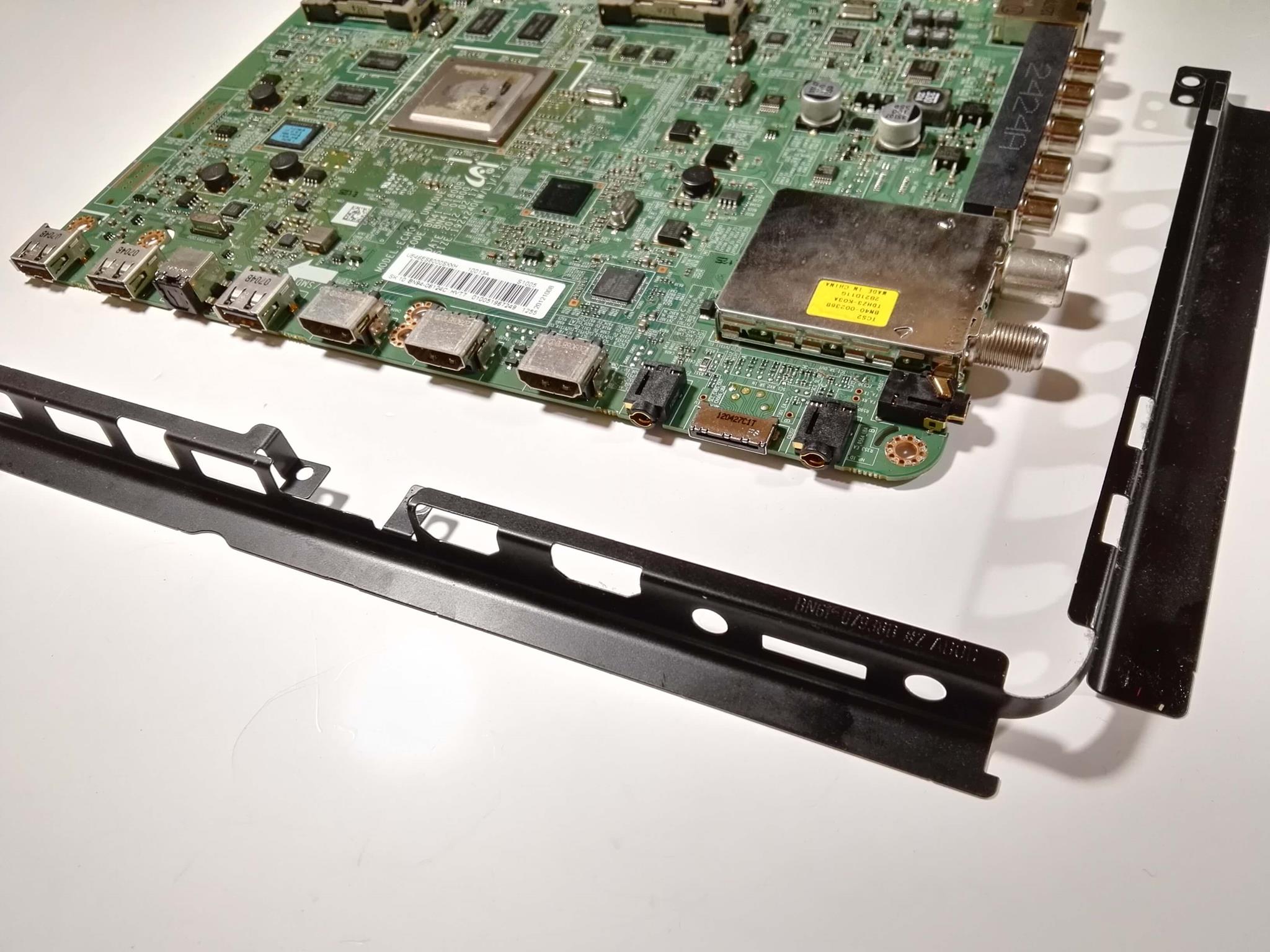

Первым делом сняли декоративную решетку предохраняющую разъемы.

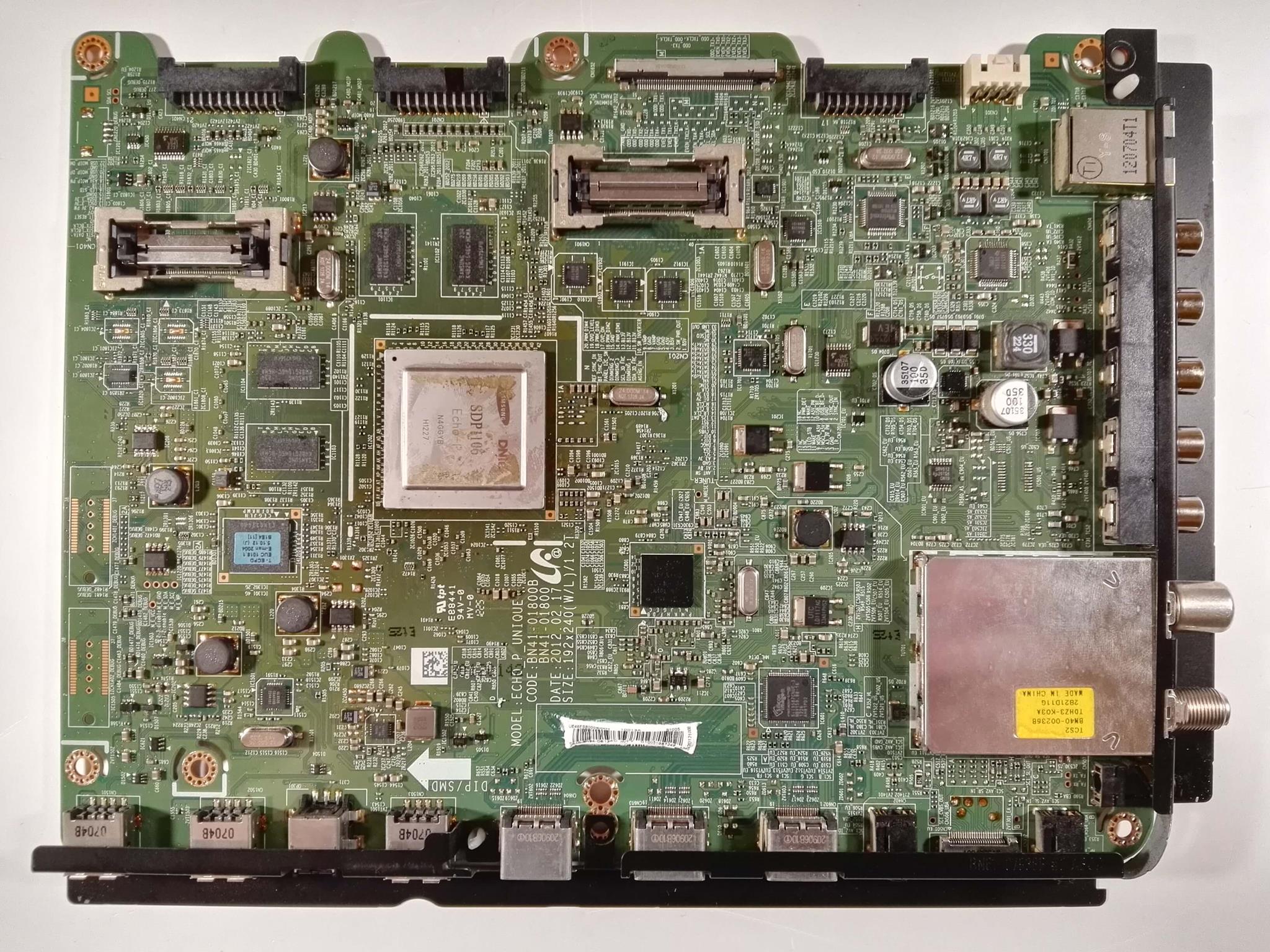

BN41-01800B

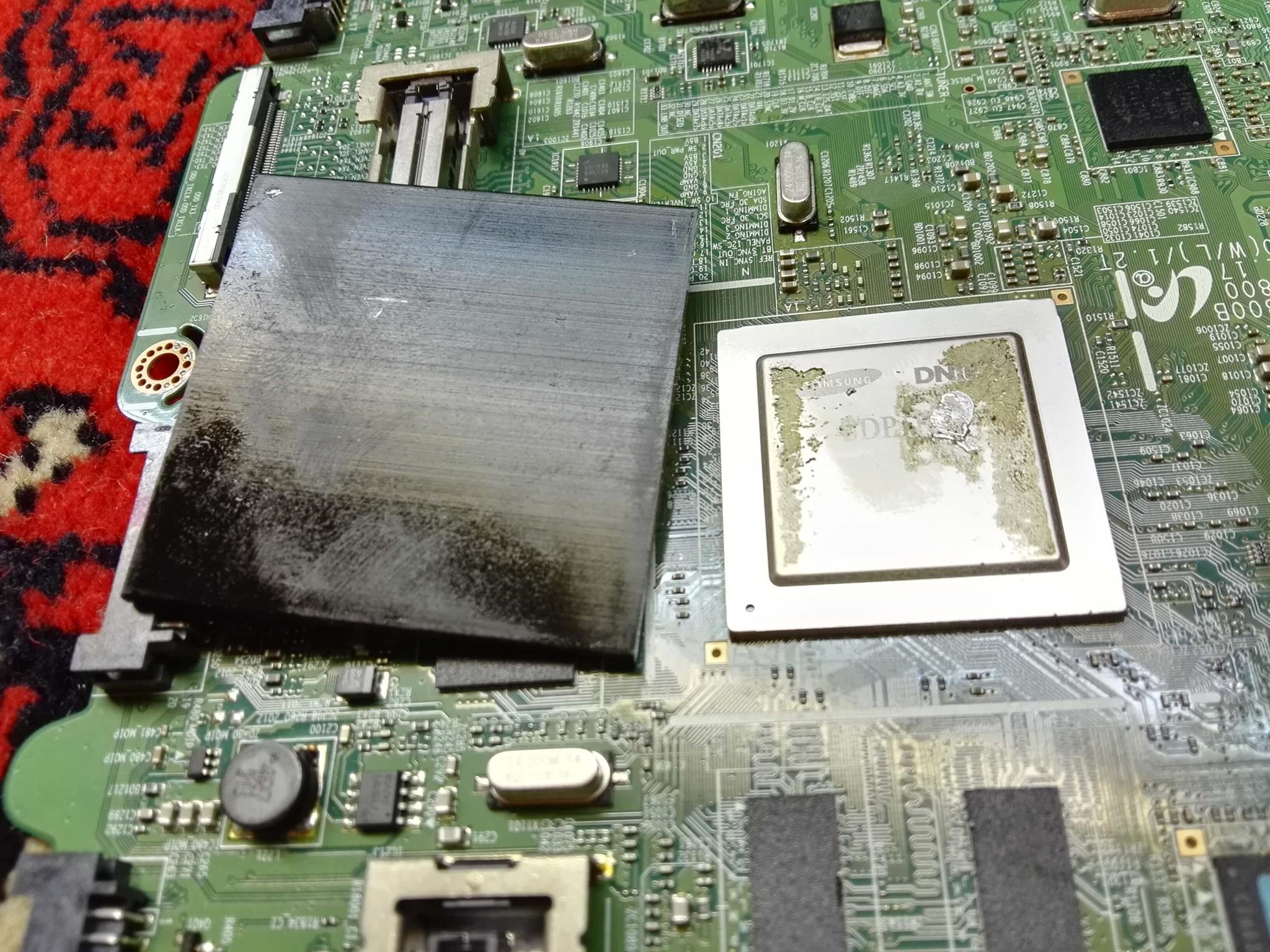

Следующим шагом снимаем паяльным феном приклеенный радиатор. Главное не перегреть плату при демонтаже радиатора.
BN41-01800B

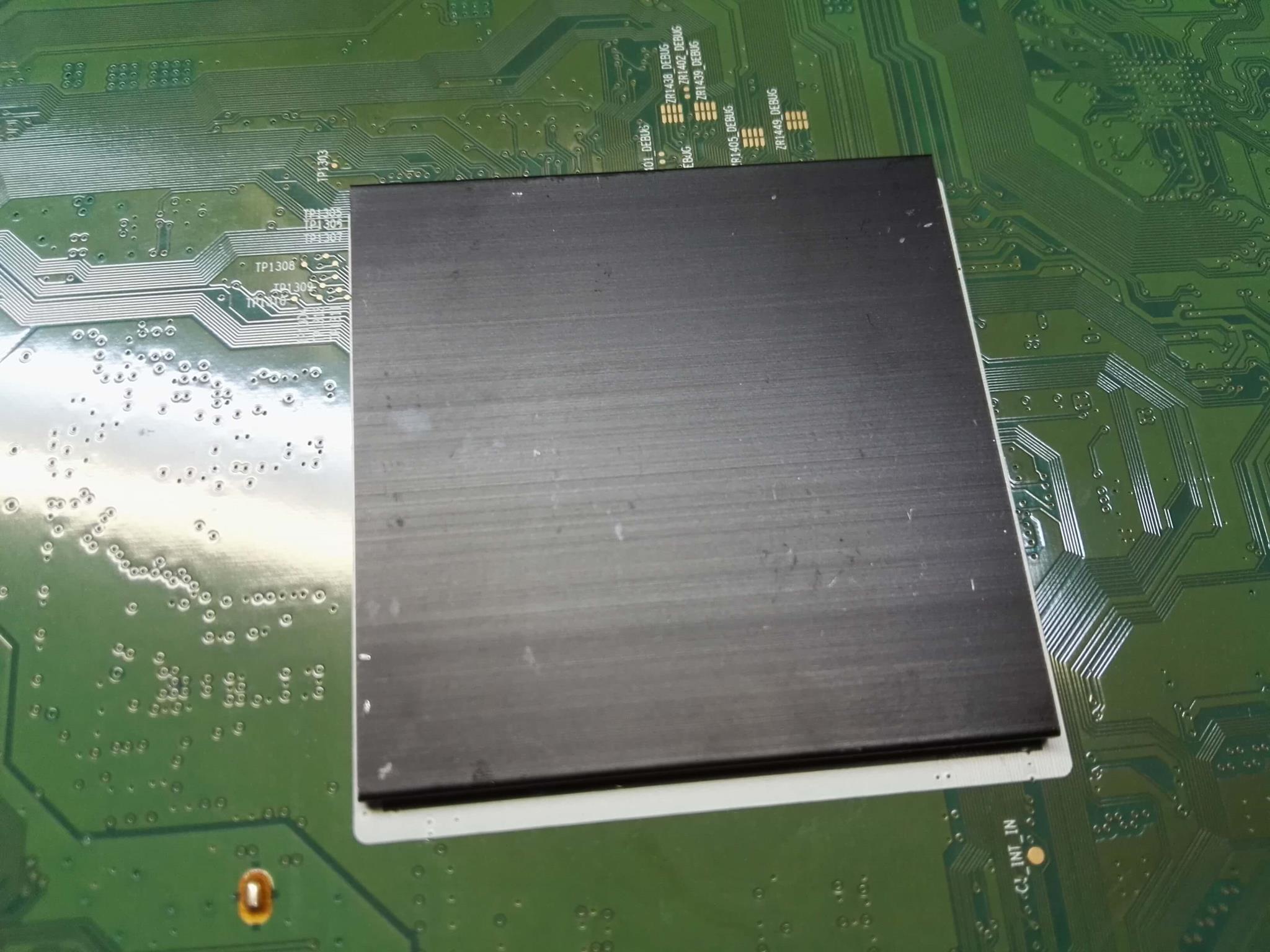

Не забываем и про радиатор под процессором с другой стороны платы.

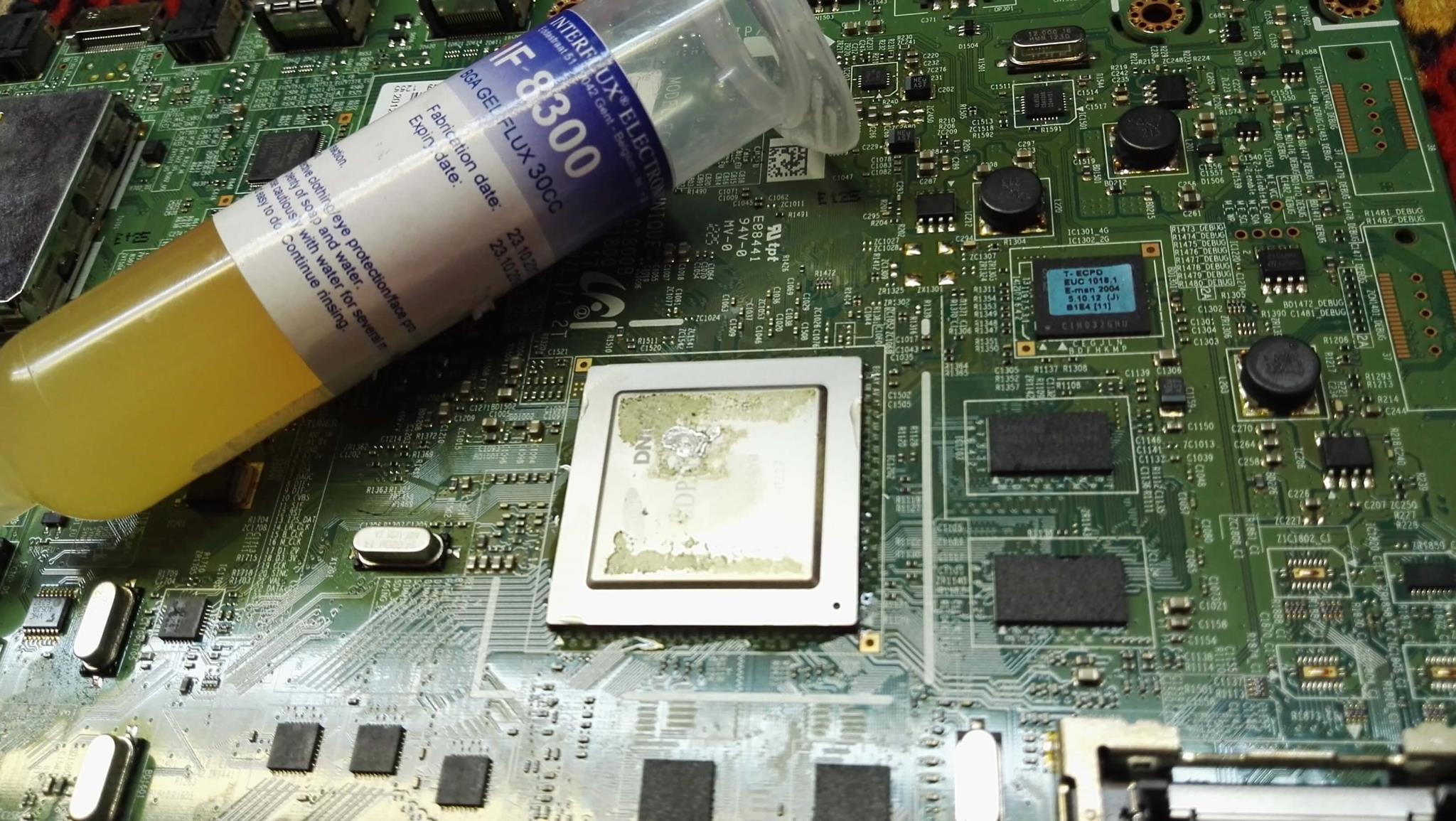

Добавляем флюс под процессор. Что бы лучше растекся аккуратно применяем паяльный фен.
Советуем прочесть отличную статью посвященную расходным материалам

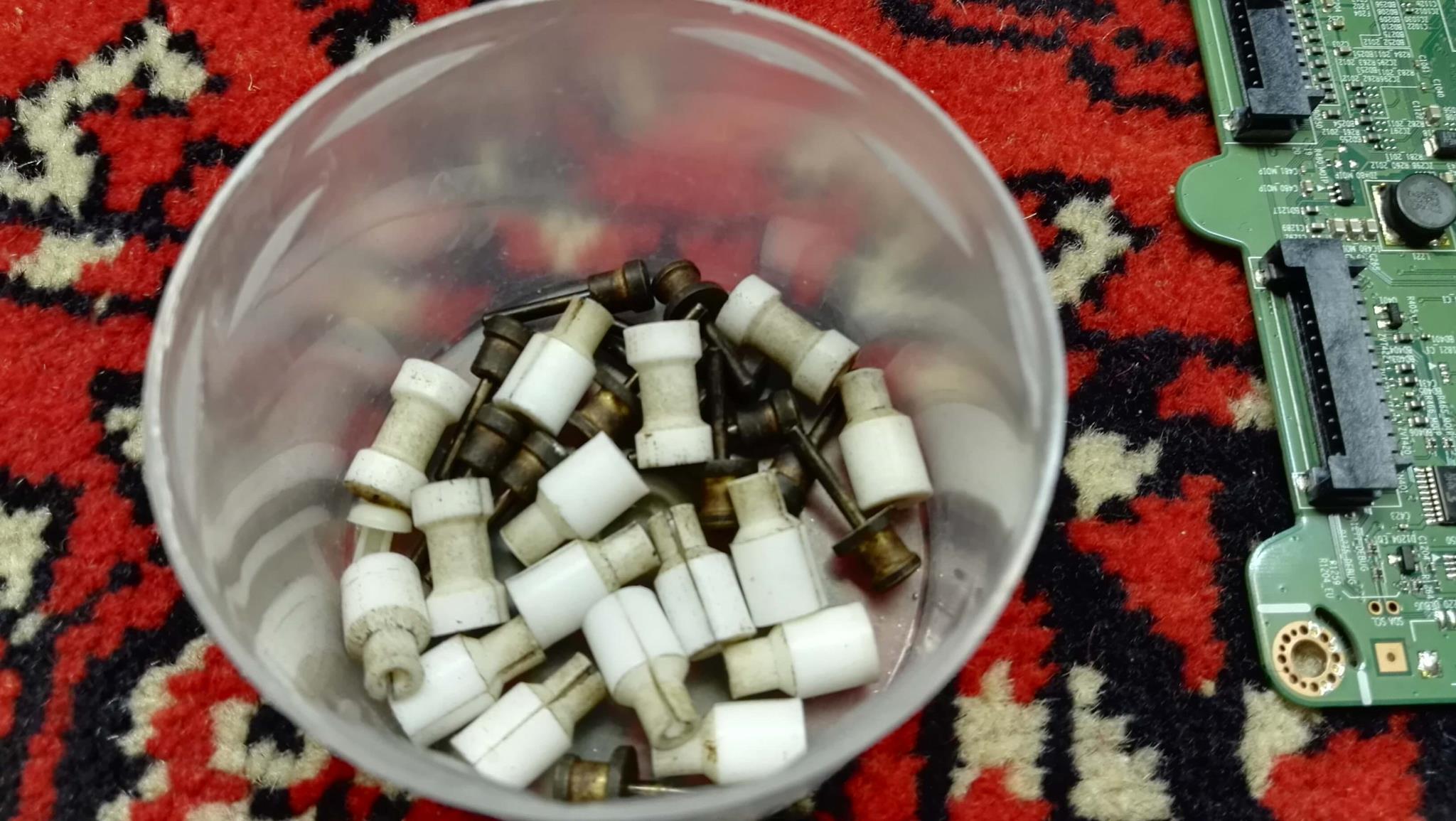

Приготавливаем фторопластовые стойки для монтажа на плату.
Используем Термопро ИК-650

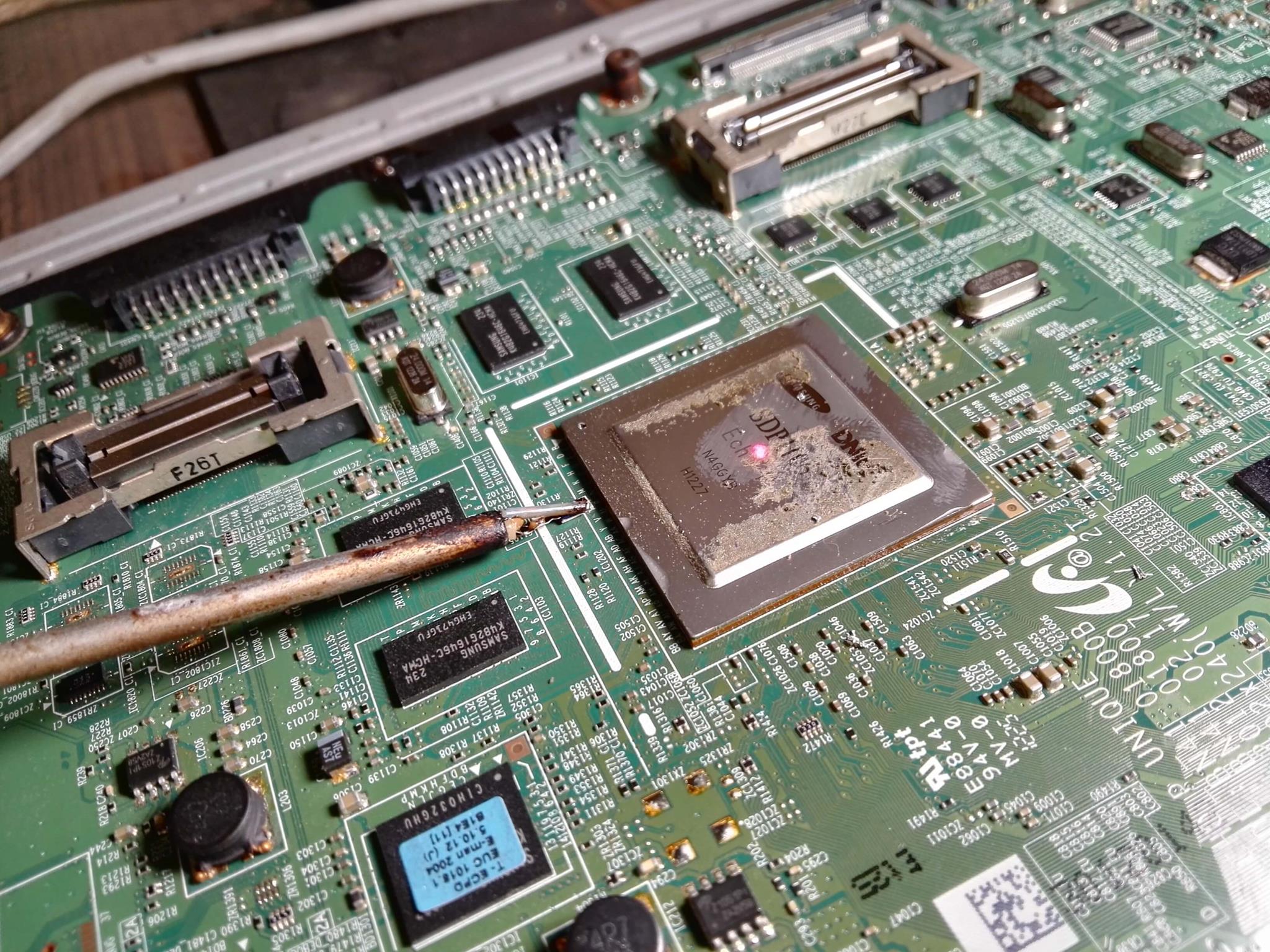

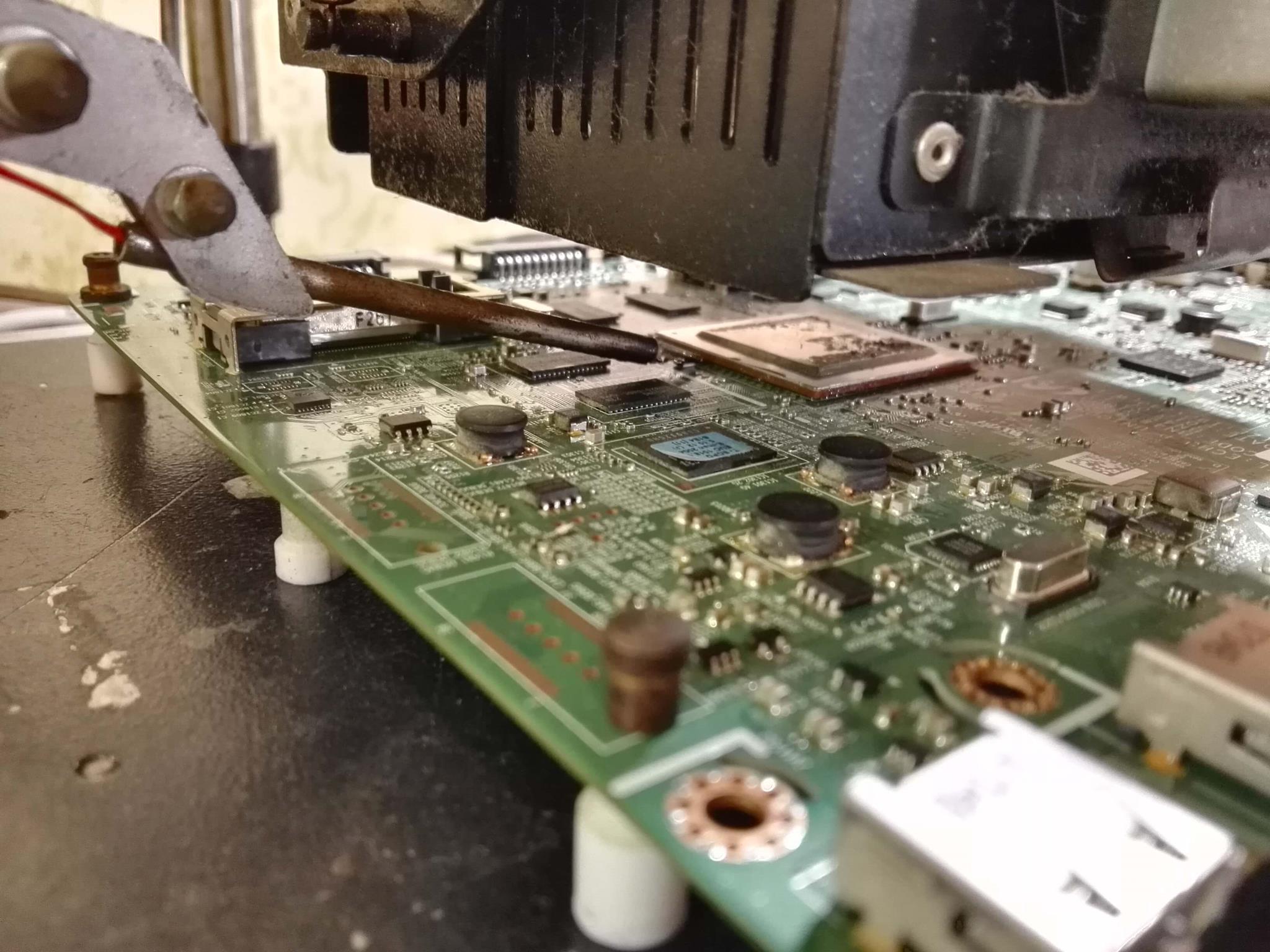

Устанавливаем термодатчик и калибруем верхний нагреватель с помощью лазерной указки смонтированном в нем.

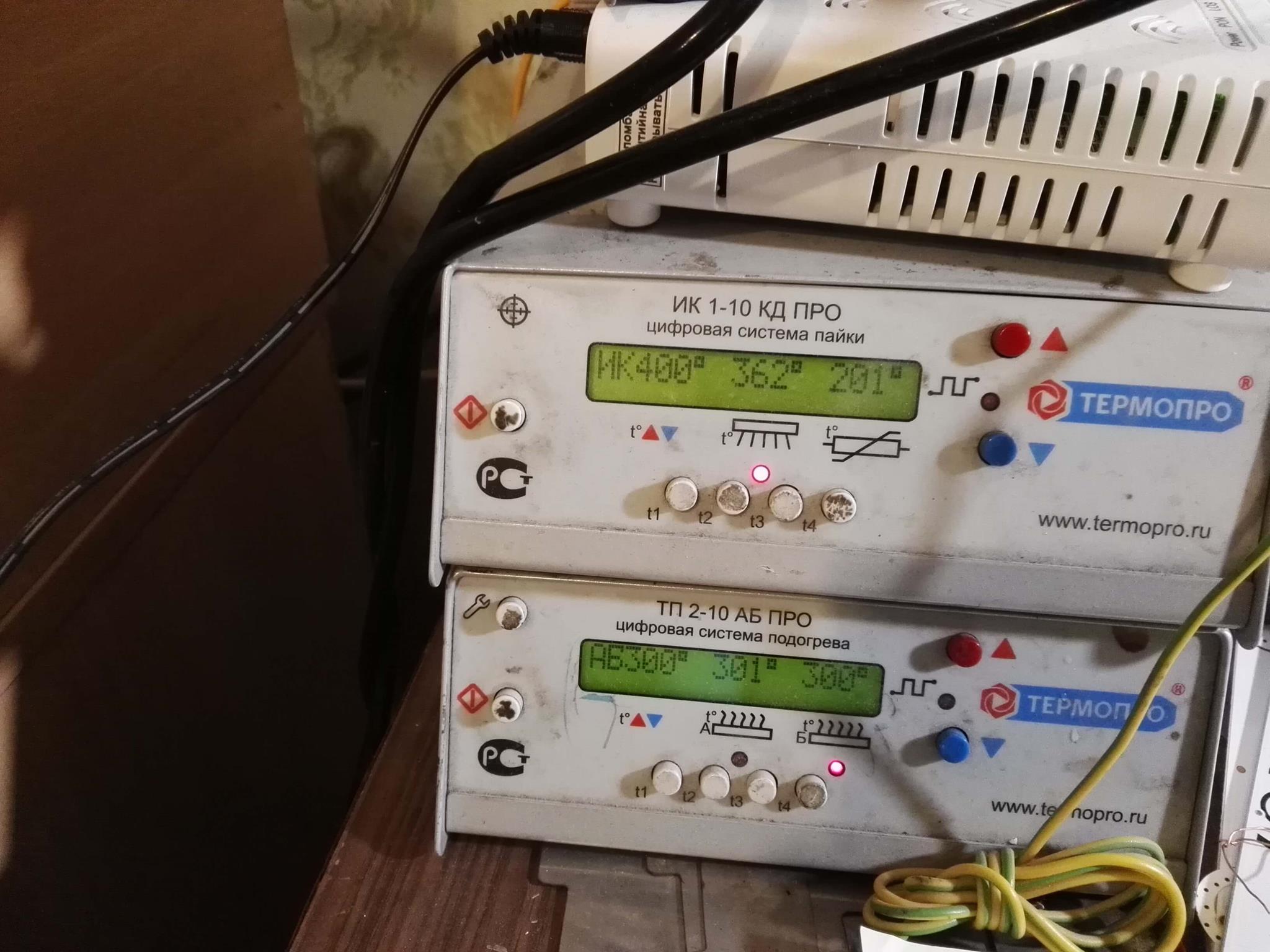

На блоках управления задаем нужную температуру.
Термопро ИК-650
Процедура прошла успешно и нам остается только ждать когда остынет плата.
Больше полезной информации вы можете узнать из статьи РЕМОНТ ТЕЛЕВИЗОРОВ SAMSUNG В МИНСК
Заключение
BN41-01800B
Во время ремонта все прошло по техпроцессу. Наши коллеги подкинули пациента к матрице и получили не утешительный результат. Телевизор включился с дефектами в картинке. По всей видимости проблема была не в пайке, а в самом ядре процессора. В таком случае ремонт платы возможен только заменой BGA процессора целиком. К сожалению у нас и на локальных складах наших поставщиков нет необходимой запчасти. Требуется заказывать за границей. Но это уже материал для другой статьи. Всем спасибо за потраченное время.
