Вступление
В уже который раз коллектив нашей мастерской рад приветствовать своего читателя. День за днем мы стремимся восстановить как можно большее количество сломанных телевизоров. К счастью мировые производители прикладывают много усилий, что бы не оставить нас без работы. В очередной раз мы поведем разговор про ремонт подсветки. С такой напастью нам приходиться бороться ежедневно.
Мы всегда рады проконсультировать вас по телефонам: +375 29 604 1000 +375 33 604 1000
Читайте статью РЕМОНТ ПОДСВЕТКИ ТЕЛЕВИЗОРА
Очередной пациент нашей телевизионной клиники – ТВ LG 32LB572U. Бюджетный телевизор с HD матрицей. Из плюсов – наличие Smart TV и спутникового тюнера, поддержка кабельных и эфирных цифровых каналов. А еще приятный белоснежный цвет.
Читайте статью РЕМОНТ ТЕЛЕВИЗОРОВ LG В МИНСКЕ
Месяцев за восемь до обращения к нам ремонт данного ТВ уже осуществляла сторонняя организация. К сожалению после ремонта телевизор не проработал и года. Клиент решил найти других мастеров и в итоге остановил свой выбор на нашем сервисе. После доставки нашей курьерской службой в наш офис мы приступили к ремонту. Владелец попросил произвести полную замену подсветки.
Разбор телевизора LG 32LB572U-ZP (состав телевизора)
Укладываем ТВ экраном в низ на предварительно подготовленный рабочий стол. Перед этой процедурой тщательно проверяем поверхность стола на предмет забытых болтов и прочих мелких предметов.
Снимаем заднюю крышку. Перед нашими глазами появляются блоки телевизора.
Откладываем крышку вместо с динамиками на заранее подготовленный стол.
Майн плата EAX65610904
Майн плата EAX65610904. Ремонтировать ее нам не приходилось. Будем считать, что она является весьма надежным решением.
Блок питания EAX65391401 LGP32-14PL1. В конце материала мы поделимся инструкцией по доработке блока питания (ограничению тока подсветки).
Матрица LC320DUH (FG)(P2).
Динамики EAB62972201.
Отделяем матрицу от поддона.
Не забывайте, что матрица телевизора очень хрупкая вещь. Cкол или трещину невозможно убрать. Единственный вариант ремонта – дорогостоящая замена матрицы.
Если вам не повезло повредить матрицу – читайте статью РАЗБИЛИ ЭКРАН ТЕЛЕВИЗОРА. ЧТО ДЕЛАТЬ? ПРОДАТЬ НА ЗАПЧАСТИ ИЛИ ПРОБОВАТЬ РЕМОНТИРОВАТЬ.
Отщелкиваем рамку удерживающую листа светорассеивателей.
Перекладываем к остальным модулям ТВ.
Демонтируем лист нижнего светорассеивателя и пластиковый крепеж.
Ремонт подсветки телевизора (нет изображения) LG 32LB572U-ZP.

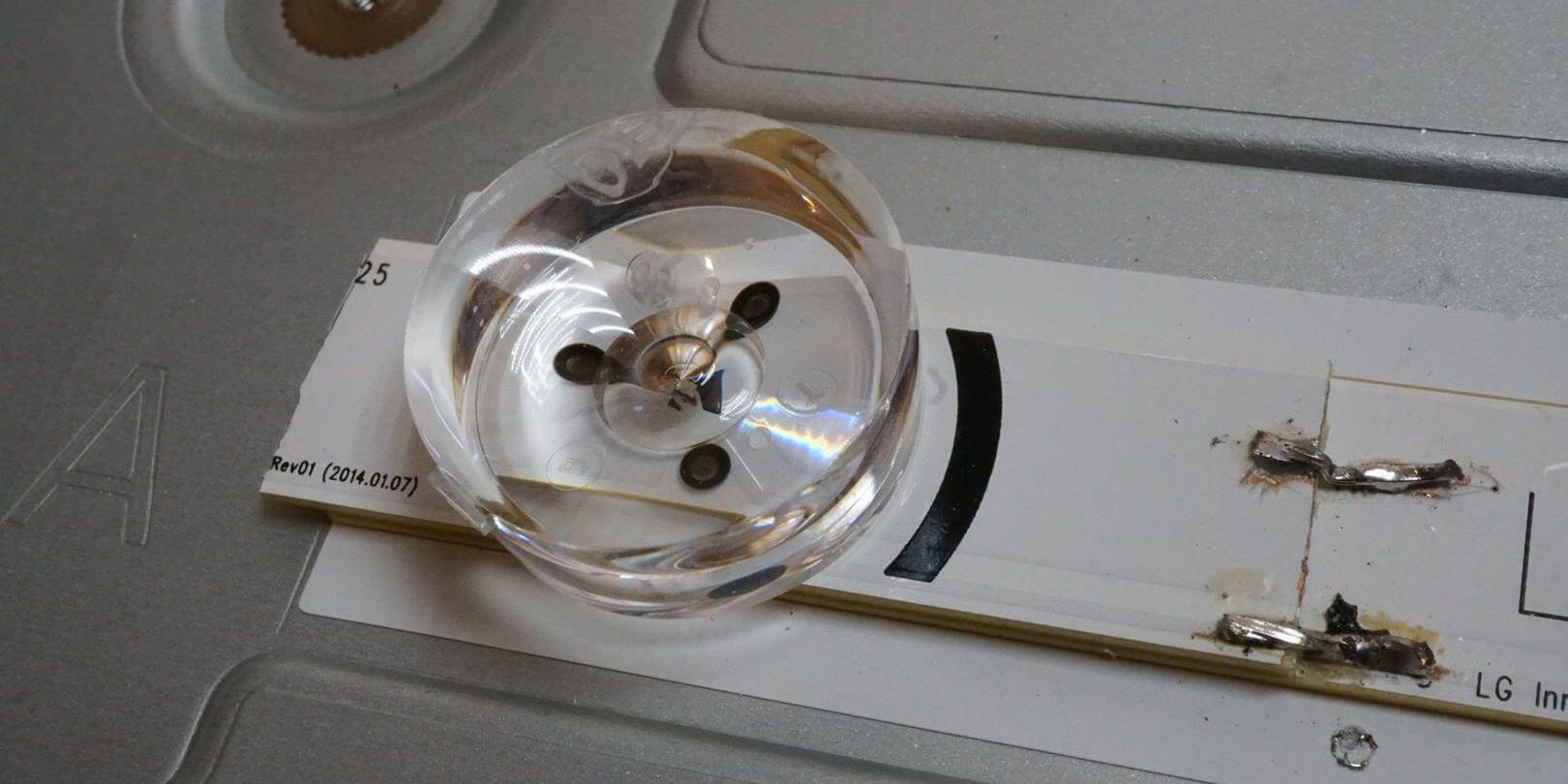

Чуда – мастера вместо замены планок или светодиодов нашлепали уродливые вставки.
Исходя из нашего опыта мы можем заявлять, что так ремонт категорически нельзя делать. Кроме пятен на экране, высокая вероятно скорого выхода их строя светодиодов на вставках. Связано это с крайне плохим теплоотводом.
Вставки были приклеены на двухстороннюю клейкую ленту. Так же мастера “руки из плеч” с корнем вырвали контактные площадки светодиодов. Замена диодов не представляется возможным, только полная замена планок.
К счастью на нашем складе имеются необходимые ремкомплекты подсветки.
Осталось только собрать и протестировать качество ремонта.
Неравномерности подсветки не обнаружено.
Переходим к предварительной диагностике.
Удаляем попавшую под матрицу соринку.
Прикручиваем рамку удерживающую матрицу.
Тестовое включение показывает идеальную картинку.
Доработка блока питания EAX65391401 LGP32-14PL1 (ограничение тока подсветки).
Инструкцию вы можете увидеть по этой ссылке в нашей ранее опубликованной статье РЕМОНТ ПОДСВЕТКИ В ТЕЛЕВИЗОРЕ LG 32LB582V. ДОРАБОТКА БЛОКА ПИТАНИЯ EAX65391401 LGP32-14PL1. ИНСТРУКЦИЯ ПО ОГРАНИЧЕНИЮ ТОКА.
