Вступление
Рады приветствовать уважаемых посетителей нашего сайта. В этом материале мы поговорим про интересный случай ремонта подсветки телевизора. Его особенность состоит в том, что нами были в ручную перепаяны все диоды на телевизоре диагональю 47 дюймов. Да, вы прочитали все верно. Все пятьдесят четыре светодиода нами были заменены в ручную. Действительно титанический труд.
Мы всегда рады оказать бесплатную консультацию по телефонам: +375 29 6041000 +375 33 6041000
Рекомендуем прочесть нашу статью РЕМОНТ ТЕЛЕВИЗОРОВ LG В МИНСКЕ
Героем нашего повествования в этот раз стал телевизор LG 47LA620V. Со слов владельцев за пару месяцев до поломки изображение начало постепенно становится все темней и темней. В результате в один неудачный день оно полностью пропало. К счастью для хозяев ТВ интернет пришел в каждый дом. Воспользовавшись поисковым запросом, выбор был остановлен на сайте нашей компании. Заказчикам понравилось оформление сайта и большое количество материалов о проведенных нами ремонтах.
Созвонившись по нашим контактным телефонам, была оставлена заявка. Сразу по получению заказа нами немедленно был выслан специалист для проведения диагностики и возможного забора в наш сервисный центр для последующего ремонта. Прибыв по месту, наш мастер немедленно приступил к проведению осмотра. Дело оказалось в вышедшей из строя подсветке телевизора. Быстро согласовав ориентировочную стоимость ремонта, наш представитель забрал ТВ для проведения ремонта в стенах нашей мастерской.
Разбор (состав) телевизора
Что бы разобрать телевизор предварительно следует подготовить монтажный стол. Обязательно убрать все предметы. Внимательно проверить поверхность стола на наличие забытых болтов и прочих мелких предметов. Постелить на поверхность мягкую чистую ткань.
Заднюю крышку телевизора откладываем на заранее подготовленный стол.
Перед нашими глазами предстает внутренне устройство современного жидкокристаллического телевизора. Майн плата, блок питания, плата T-CON, динамики, модуль WI – FI , ик датчик и кнопки управления.
Майн плата EAX64797003
Майн плата EAX64797003. Периодами нам приходится сталкиваться с проблемой ремонта этого изделия. В основном это касается замены процессора, прошивка EMMC микросхемы, замена ТВ тюнера, ремонт цепей питания.
Блок питания EAX64905501 LGP4750-13PL. Время от времени нам приходится производить замену драйвера подсветки.
LC470DUE-SFR1_CONTROL_VER 1.0 6870C-0444A HALOGEN FREE
Плата T-CON LC470DUE-SFR1_CONTROL_VER 1.0 6870C-0444A HALOGEN FREE. Сама по себе является крайне надежной. Производить ремонт на практике доводилось только в результате залития матрицы водой.
Матрица LC470DUE(SF)(U1).
Матрица LC470DUE(SF)(U1). Обычная IPS матрица без особо выдающихся параметров.
Динамики рядом с которыми расположен модуль WI – FI.
Предельно аккуратно следует отделить матрицу от поддона.
Не забывайте что сколы или трещины нельзя отремонтировать. Единственный вариант, только дорогостоящая замена экрана.
Если вам не повезло сколоть матрицу – читайте статью РАЗБИЛИ ЭКРАН ТЕЛЕВИЗОРА. ЧТО ДЕЛАТЬ? ПРОДАТЬ НА ЗАПЧАСТИ ИЛИ ПРОБОВАТЬ РЕМОНТИРОВАТЬ.
Извлекаем из поддона листы рассеивателей и отражателей.
Нужно постараться не потерять пластиковые фиксаторы, которые удерживают лист нижнего отражателя.
Ремонт подсветки телевизора LG 47LA620V
Добравшись по планок подсветки нас ждал неприятный сюрприз.
Текстолит рядом со светодиодами сильно пожелтел. А значит это просто кричит о критическом износе светодиодов. Единственный вариант обеспечить долгосрочную работу телевизора, это полная замена всей подсветки. Мы быстро согласовали с владельцами и приступили к работе.
Аккуратно отрываем пластиковые колпачки.
Раскалываем кристалл светодиода.
Подготавливаем поверхность к пайке.
И вот новенький диод аккуратно запаян. И так, всего осталось повторить эту операцию еще пятьдесят три раза.
И вот все диоды запаяны.
Немного режет глаза.

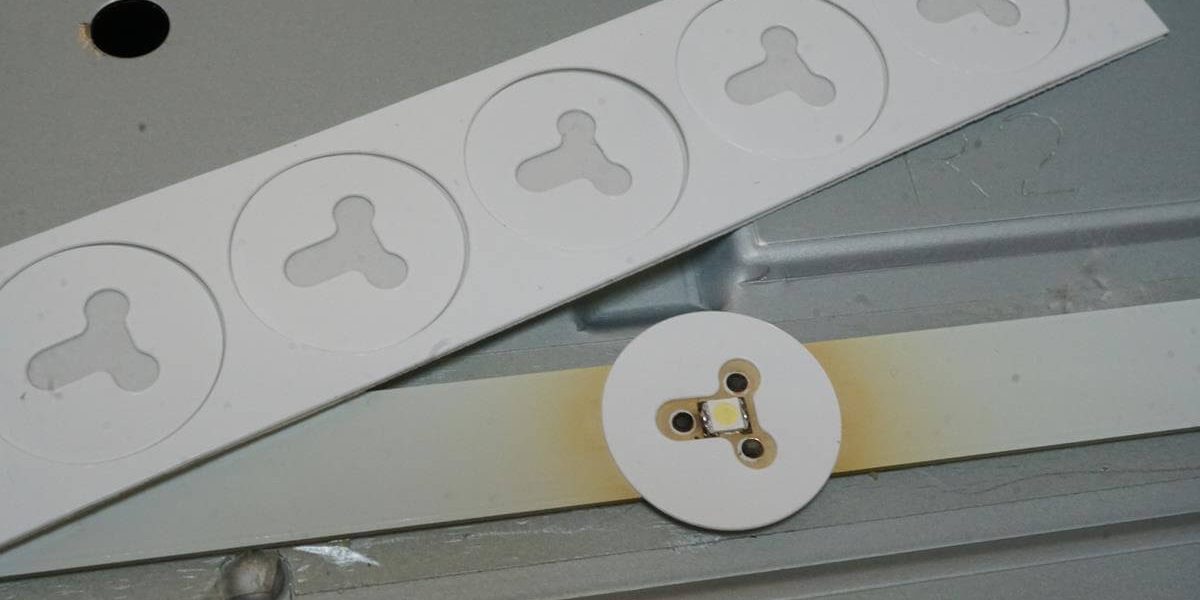

Вокруг диода наклеиваем маленький отражатель. Мы всегда стараемся все делать по промышленным стандартам. Качество восстановленных нами планок не отличимо от заводских.
Начинаем клеить пластиковые линзы.
Ремонт планок подсветки завершен. Действительно заводское качество.
Приступаем к сборке телевизора.
Действительно отличный результат.
Доработка блока питания (ограничение тока подсветки) EAX64905501 LGP4750-13PL.
Мы уже писали про доработку данного блока питания в нашей статье РЕМОНТ ПОДСВЕТКИ В ТЕЛЕВИЗОРЕ LG 50LA620V. ДОРАБОТКА БЛОКА ПИТАНИЯ EAX64905501 LGP4750-13PL. ОГРАНИЧЕНИЕ ТОКА ПОДСВЕТКИ.
Заключение
С радостным чувством мы отдали технику владельцу. Приятно качественно сделать свою работу.
