Ремонт подсветки телевизора LG 42LF560V (нет изображения). Доработка блока питания EAX66203001 LGP3942D-15CH1 (ограничение тока подсветки).

Вступление

Уже в который раз мы рады приветствовать наших уважаемых читателей. Настало время написать очередной материал посвященный ремонту телевизоров в стенах нашей мастерской. Наши постоянные читатели наверно начнут сейчас смеяться. Но и в этот раз рассказ будет про ремонт подсветки. За время существования раздела НОВОСТИ на нашем сайте, нами написан уже не один десяток статей про этот распространенный дефект телевизоров.

Мы всегда рады проконсультировать вас по телефонам +375 29 604 1000 +375 33 604 1000

Больше информации про ремонт подсветки вы можете узнать из статьи РЕМОНТ ПОДСВЕТКИ ТЕЛЕВИЗОРА

Ремонт подсветки телевизора LG 42LF560V. Доработка блока питания EAX66203001 LGP3942D-15CH1 (ограничение тока подсветки).

Сегодняшний наш подопечный – телевизор LG 42LF560V. Бюджетное решение диагональю 42 дюйма. Произведен в январе 2016 года на российском заводе LG. Со слов владельцев во время просмотра телевизора начало помаргивать изображение. Прибавило драмы событию и внезапно появившийся запах плавленной пластмассы. Спустя пятнадцать минут изображение окончательно пропало. В результате происшедшего, владельцы телевизора (пожилые люди) довольно сильно испугались. К счастью, не так давно, мы чинили телевизор их детям. Оперативно приняв заказ нами был отправлен мастер для диагностики и возможного ремонта. На дому нам мастер убедился что из строя вышла светодиодная подсветка телевизора. Он забрал телевизор в ремонт в стенах нашей мастерской.

Разбор (состав) телевизора

Для ремонта телевизора следует произвести разборку. Производить операцию следует на заранее подготовленном столе. Убрать все предметы с поверхности и тщательно проверить на наличие забытых болтов. Обязательно подстелить мягкую ткань во избежания царапин.

Предельно аккуратно снимаем заднюю крышку. Не забывайте, что пластик довольно хрупкий. Перед нами предстает внутренний мир телевизора. Виднеются следующие модули: майн плат, блок питания, плата T-CON и динамики. Поговорим о каждом отдельно.

Майн плата EAX66203805 платформа LC55H/LD55T/LB55T/LJ55T. Обычно решение бюджетных телевизоров LG 2016 года выпуска. Из плюсов можно назвать только наличие спутникового тюнера.

Блок питания EAX66203001 LGP3942D-15CH1 с одним каналом подсветки. Ниже мы научим, как следует производить ограничение тока подсветки.

Плата T-CON 6870C-0480A V14 42 DRD 60HZ CONTROL_VER 0.3.

Матрица производства компании LG Display LC420DUE (MG)(A3). Отличается приятной контрастной картинкой.

Динамики EAB63649901 производства VIETNAM.

Откладываем динамики к задней крышке телевизора.

Отделяем матрицу от поддона.

Не забывайте, что любой скол или трещина приводят матрицу в неработоспособное состояние. Ремонт возможен только дорогостоящей заменой экрана.

Если повредили матрицу, читайте статью РАЗБИЛИ ЭКРАН ТЕЛЕВИЗОРА. ЧТО ДЕЛАТЬ? ПРОДАТЬ НА ЗАПЧАСТИ ИЛИ ПРОБОВАТЬ РЕМОНТИРОВАТЬ.

Снимаем линзу и рассеиватели. Следует не забывать, что нельзя брать грязными и потными руками. Работать можно только в перчатках. Листы легко мараются, а грязь хорошо будет видна на светлом фоне изображения.

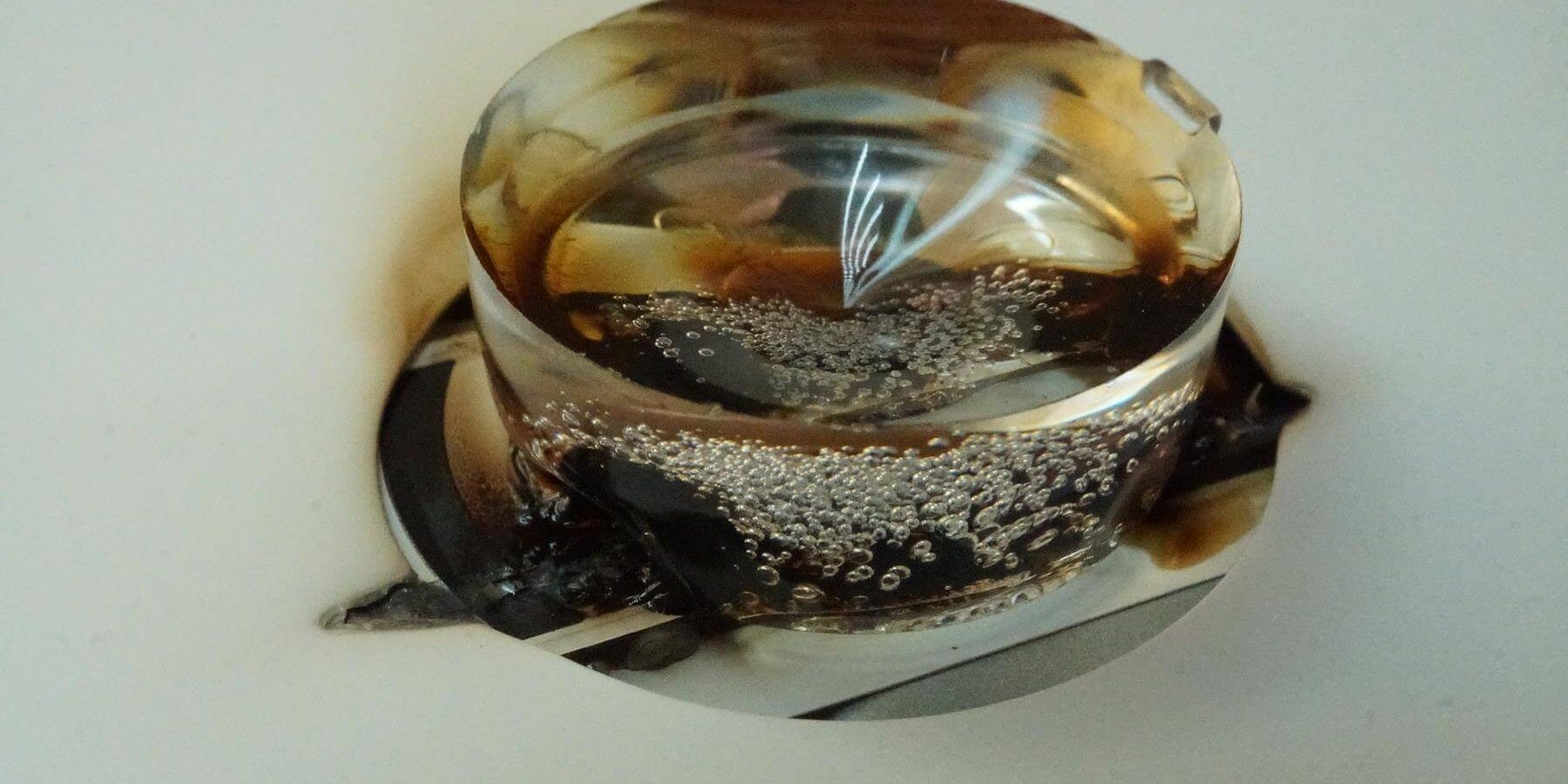

Сняв листы стала понятна причина запаха горелого. Произошла термическая деформация одной из линз Френеля.

Линза сильно пострадала и восстановлению не подлежит. Впечатлительных просьба не пугаться. Нам не известны случаи, когда в результате возгорания подсветки сгорела квартира.

Отделяем пластиковые крепеж, который удерживает лист нижнего отражателя.

Откладываем отражатель и крепеж к прочим деталям телевизора.
