Ремонт телевизоров LG 32LF550U (нет изображения). Ремонт подсветки и доработка блока питания EAX66171501 LGP32D-15CH1 PLDC-L401A (ограничение тока подсветки). Личинки гусеницы в телевизоре.

Вступление

В который раз коллектив компании ГИЛЬДИЯ МАСТЕРОВ приветствует посетителей своего интернет ресурса. Уже в который раз, мы хотим поделиться нашим многолетним опытом ремонта телевизоров. За годы работы мы произвели не одну тысячу ремонтов телевизоров в Минске. Этот материал будет про очередной ремонт светодиодной подсветки телевизора. За последний несколько месяцев репортажи про такой вид ремонтов превратились в нескончаемый сериал. Действительно, все ведущие производители телевизоров стремятся не оставить нас без работы. С каждым годом количество ремонтов ТВ только растет.

Мы всегда рады проконсультировать вас по телефонам: +375 29 604 1000 +375 33 604 1000

В этот раз нам пришлось реанимировать подсветку в телевизоре LG 32LF550U. Бюджетный телевизор без функции Smart TV. Является логическим продолжением серии LB ставшей действительно народными телевизорами. За время работы нашего сервиса было отремонтировано не одна сотня представителей этого семейства.

Читайте статью РЕМОНТ ТЕЛЕВИЗОРОВ LG В МИНСКЕ

Со слов клиентов за три – четыре месяца до поломки у телевизора начались проблемы с изображением. Картинка становилась все темней и темней. Начала очень сильно синить. В результате в один очень неудачный день изображение полностью пропало, а остался только звук. Хозяева ТВ стали в панике искать информацию в интернете. В итоге наткнулись на наш сайт. Количество материалов посвященных ремонту телевизоров произвело большое впечатление и в итоге оставили заявку на выезд специалиста на дом. На дому у заказчиков наш представитель убедился, что дело непосредственно в подсветке. Телевизор был забран для проведения окончательной диагностики и ремонта в мастерскую.

Разбор (состав) телевизора LG 32LF550U

Хотим дать бесплатный совет нашим читателям. Если вы решили самостоятельно произвести ремонта подсветки, то начните с тщательной подготовки рабочего места. Необходимо убрать все лишние предметы со стола. Обязательно проверить столешницы на предмет забытых болтов и прочих мелких предметов. Обязательно расстелить по все поверхности мягкую ткань (желательно с ворсом).

Заднюю крышку следуем снимать предельно аккуратно. Не забывайте, что если не выкрутили все болты и потянуть крышку – ее очень легко сломать. В составе телевизора идут майн плата, блок питания и динамики.

Откладываем крышку в сторону и туда же отправляем динамики.

Мозгом телевизора является майн плата EAX66203805 на платформе LC55H/LD55T/LB55T/LJ55T. Простое бюджетной решение. Из положительных моментов следует только отметить наличие спутникового тюнера. Периодически нам приходится прошивать микросхему NAND, менять преобразователи напряжения и осуществлять ремонт приемника телевизионного сигнала.

Блок питания EAX66171501 LGP32D-15CH1 PLDC-L401A. Чаще всего ремонт включает в себя следующие процедуры: замена драйвера подсветки и транзисторов в цепях питания.

Динамики EAB63650201. На практике ни разу не ломались.

Отделяем матрицу от поддона. Очень ответственная операция. Сделать скол или трещину очень легко. А вот устранить такой дефект невозможно. Остается только дорогостоящая замена экрана (70 -90 процентов стоимости телевизора).Поэтому лучше 20 раз подумайте прежде чем пытаться ремонтировать самостоятельно. Возможно проще заплатить ремонтной организации.

Если вам не повезло сколоть экран читайте нашу статью РАЗБИЛИ ЭКРАН ТЕЛЕВИЗОРА. ЧТО ДЕЛАТЬ? ПРОДАТЬ НА ЗАПЧАСТИ ИЛИ ПРОБОВАТЬ РЕМОНТИРОВАТЬ.

Вот мы почти у цели. Снимаем листы линзы и рассеивателей. Не забывайте про жирные пятна от рук. Они отлично остаются на линзах и попытки убрать только приводят еще к большим пятнам. Самое печальное, что эти пятна отлично видны на светлом фоне картинки.

Подсветка предстает перед нашими глазами. Следует только достать лист нижнего отражателя.

И тут нас ждал небольшой сюрприз. Внутри телевизора поселились личинки насекомых. К несчастью у нас нет знакомых энтомологов. Вид самовольных жителей телевизора мы определить не смогли.

Отщелкиваем пластиковый крепеж удерживающий нижний отражатель. Пластик очень хрупкий и легко ломается.

Перекладываем лист отражателя и пластиковые крепеж к остальным частям телевизора.

Ремонт подсветки телевизора LG 32LF550U

В подсветке выгорели все светодиоды. На нашем локальном складе не оказалось планок идущих в составе телевизора. Единственный оставшийся вариант ремонта – то замена в ручную всех светодиодов.

Довольно противный вид ремонта. Но ничего тут не сделаешь. Заказчик жаждет увидеть свой ТВ в рабочем состоянии.

Первым делом демонтируем все линзы Френеля.

Следующем шагом убираем старые светодиоды. Для этого используем довольно варварский способ.

Лудим контактную площадку при помощи припоя и паяльника.

Подготавливаем новый оригинальный диод производства компании LG Innotek. Мы заказываем комплектующие на прямую из Южной Кореи. Никаких сомнительных китайских посредников.

Раскладываем диоды на всех планках.

Запаиваем используя паяльное оборудование.

Все диоды запаяны и отлично работают.

Больше вы можете узнать из статьи РЕМОНТ ПОДСВЕТКИ ТЕЛЕВИЗОРА

Подготавливаем линзы для наклейки над диодами.

Операция прошла успешно и можно начинать собирать телевизор.

Одеваем отражатели.

Защелкиваем рамку в пазы которой вставляется матрица.

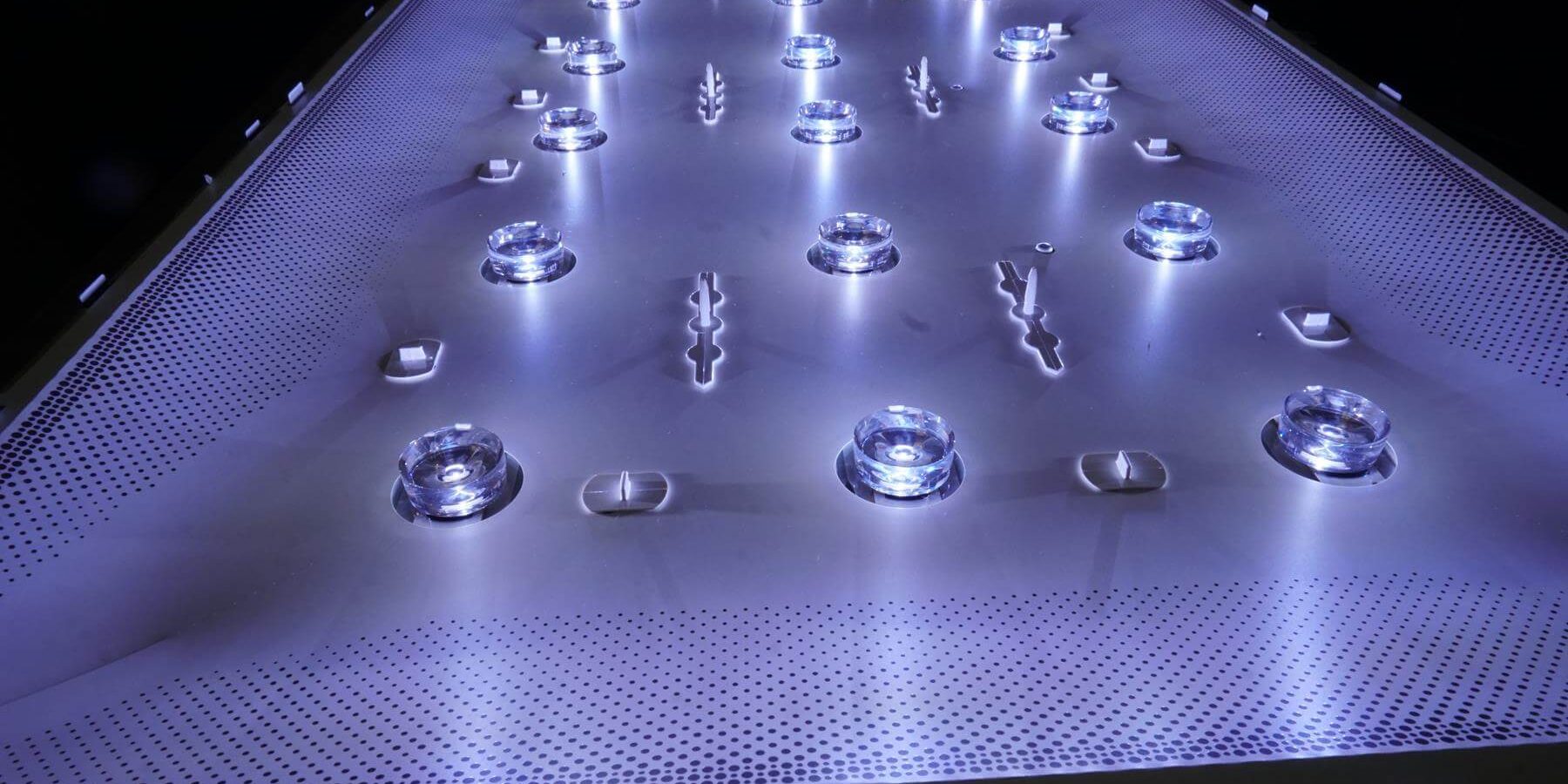

Первое тестовое включение показывает отсутствие пятен и засветов.

Все отлично, можно выдавать телевизор клиенту.

Доработка блока питания EAX66171501 LGP32D-15CH1 PLDC-L401A (ограничение тока подсветки).

Про доработку мы писали в статье РЕМОНТ ПОДСВЕТКИ ТЕЛЕВИЗОРА LG 32LF592U (НЕТ ИЗОБРАЖЕНИЯ). ДОРАБОТКА БЛОКА ПИТАНИЯ EAX66171501 LGP32D-15CH1 PLDC-L401A (ОГРАНИЧЕНИЯ ТОКА ПОДСВЕТКИ).

Заключение

Еще один телевизор мы смогли реанимировать. Скорей всего этот еще далеко не последний. Мировые производители телевизоров еще долго не оставят нас без работы.
