Введение
Интересный случай ремонта подсветки попал в наши руки. В этот раз нам пришлось чинить телевизор LG 50LA620V. Данный ТВ стал жертвой летней грозы. У владельцев не было времени заняться ремонтом этой жидкокристаллической панели. В итоге он пол года простоял в шкафу. И в наши умелые руки попал только в феврале месяце. Подробнее про особенность этого ремонта вы узнаете ниже. Пока что будем сохранять интригу. Так же в качестве нашего обычного бонуса, к статье будет приложена инструкция по доработке подсветки в блоке питания EAX64905501 LGP4750-13PL.
Аккуратно разбираем телевизор
Нашу опытные руки без всяких проблем смогли разобрать этот ТВ. Честно говоря никаких особенных секретов тут нет. Телевизор ни чем не отличается от прочих ТВ LG. Единственное надо обратить на большую диагональ – 50 дюймов. Аппарат довольно тяжелый, поэтому следует быть предельно аккуратным. Желательно что бы при разборке помогал ассистент. Одно неловкое движение способно превратить технику в никому не нужный мусор. Сколоть матрицу проще простого.
Рекомендуем прочесть наши статьи:
Обще познавательный материал РЕМОНТ ТЕЛЕВИЗОРОВ LG В МИНСКЕ
Если сделали скол матрицы РАЗБИЛИ ЭКРАН ТЕЛЕВИЗОРА. ЧТО ДЕЛАТЬ?
Раздел нашего сайта НОВОСТИ – море информации
Диагностика
И вот мы наконец добрались до подсветки. Переведя дух, мы стали диагностировать светодиодные ленты.
И вот тут нас ждал сюрприз. Гроза выжгла пятьдесят процентов подсветки. Такое мы увидели в первый раз. Такого сюрприза мы не ожидали. С таких характером повреждений требуется полная замена подсветки. Шок и трепет одним словом.
Ремонт подсветки
Клиент быстро согласился на полную замену подсветку и мы быстро приступили к ремонту. Комплект подсветки мы заказали у официального представителя LG. Поставка запчастей заняла сутки.
Монтаж не занял много времени. Результат был идеален. Качество как заводское. Клиенты были довольны результатам. Тем более их настроение поднимала хорошая скидка на работу и запчасти. Нам же было приятно качественно сделать нашу работу.
Доработка блока питания EAX64905501 LGP4750-13PL. Делаем ограничение тока подсветки.
А теперь мы приступим к выполнению к данного выше обещания. Выкладываем фото и видеоинструкцию по доработке EAX64905501 LGP4750-13PL.

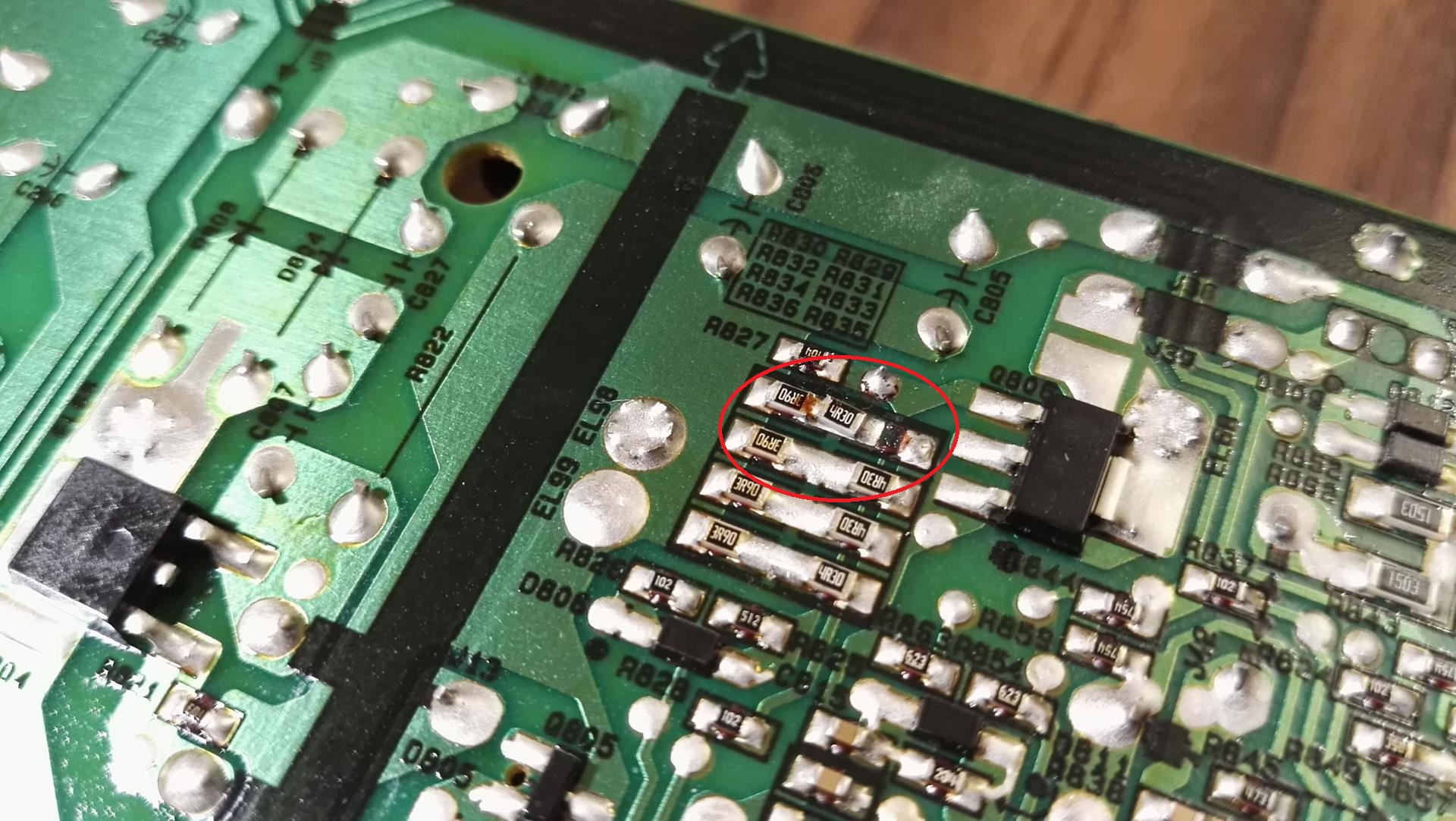

В этом блоке питания используется двух канальная схема подсветки. Выше на фото выделены две группы резисторов. В каждой из групп следует удалить по одному резистору. Говоря простым языком разомкнуть цепь. Такая доработка уменьшит ток подсветки на двадцать пять процентов.
Тоже самое более крупным планом.
Резисторы следует либо удалить. Или второй вариант аккуратно, как на фото сдвинуть в сторону. Для демонтажа используйте паяльник или кусачки. Не рекомендуем демонтаж с помощью паяльного фена (а тем более строительного). Текстолит блока весьма плохого качества. Идет пузырями даже при небольшом нагреве.
Еще одно фото для закрепления изученного материала.
Посмотрите видеоинстукцию на нашем YouTube канале ГИЛЬДИЯ МАСТЕРОВ
