Ремонт телевизоров Samsung в Минске
Настало время поговорить про ремонт самых продаваемых телевизоров в мире, а именно о продукции компании Samsung. С необходимостью осуществлять техническое обслуживание жидкокристаллических TV этого южнокорейского производителя нашим сотрудникам приходится сталкиваться ежедневно. Согласно внутренней статистике, которую мы ведем довольно долго – это второй по количеству ремонтируемых ТВ в нашем сервисе. Просим читателя не думать, если телевизионные панели корпорации Cамсунг часто чинят – значит они плохие и сделаны ненадежно. Секрет частых ремонтов кроется в том, что это второй по популярности телевизор в Республике Беларусь и первый в мире согласно статистическим данным на декабрь 2018 года.
Положительными моментами ремонта этой техники можно считать:
- Огромное количество запасных частей за исключением старых и флагманских моделей
- Малое количество болтов и обширное использование защелок что существенно упрощает жизнь технических специалистов
- Использование качественных материалов
- Удобство работы с программным обеспечением и прошивки микросхем стандартов NAND и EMMC, за исключением самых последних моделей ТВ
- Доступ к большому количеству технической информации на специализированных ресурсах
- Высокий уровень взаимной совместимости модулей
Негативными особенностями радиоэлектронной аппаратуры этого вендера являются:
- Последние несколько лет техника становится менее ремонтопригодной за счет усложнения конструкции и введение ограничений совместимости запасных блоков
Рассмотрим состав телевизоров Samsung с описанием возможных поломок каждого модуля. Обзор будем производить только на жидкокристаллические ТВ, так как ремонт плазменных и тем более кинескопных с каждым днем все больше теряет актуальность. Исследовать технику на технологии OLED (органические кристаллы) тоже пока что не имеет смысла в виду их малой распространённости по причине крайне высокой цены.
В составе жидкокристаллических телевизоров Samsung имеются следующие модули:
- Матрица (экран)
- Компоненты подсветки матрицы
- Основная плата (майн плата или материнская)
- Блок питания
- T-CON (контроллер таймингов)
- Инфракрасный приемник
- Модули Bluetooth и WI-FI
Матрица (экран)

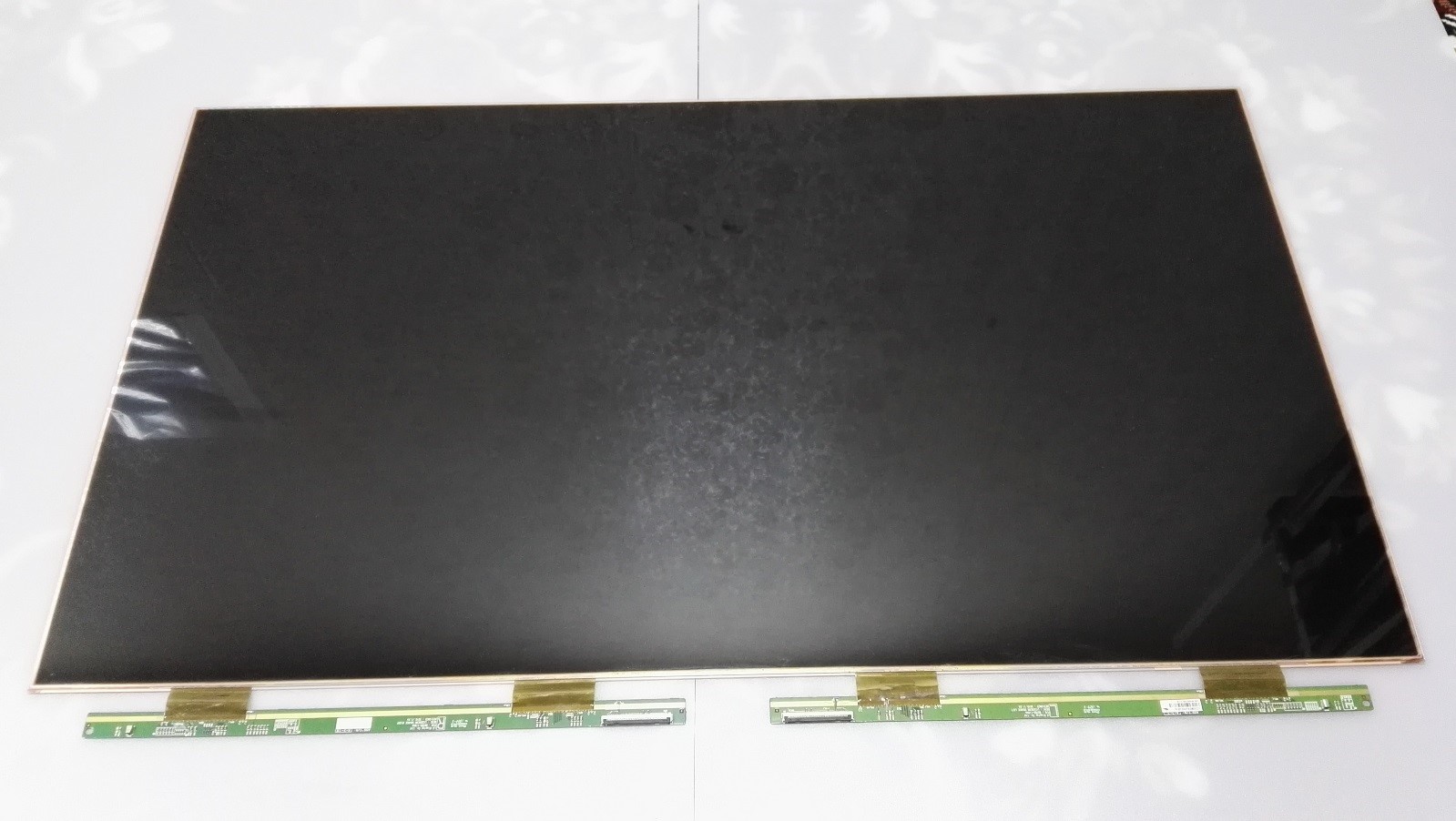

Так выглядит матрица без корпуса
Матрица (жидкокристаллический дисплей) – отвечает за отображение изображения. Представляет собой две склеенные стеклянные панели между которыми методом напыления нанесены жидкие кристаллы.
ЖКИ панели, производимые компанией Samsung являются одними из лучших в мире. Отличаются идеальной цветопередачей, четкой картинкой и впечатляющими углами обзора. Так же корпорация по причине нехватки производственных мощностей вынуждена докупать экраны и у других производителей, таких как AU optronics, Sharp, Chi Mei Corporation, BOE Co и прочих контрактных промышленников.
Типовые болезни бывают следующие:
- Механические повреждения экрана, сколы, трещины
- Попадание влаги
- Короткое замыкание связей в стекле
- Дефект дешифраторов
Механические повреждения экрана, сколы, трещины

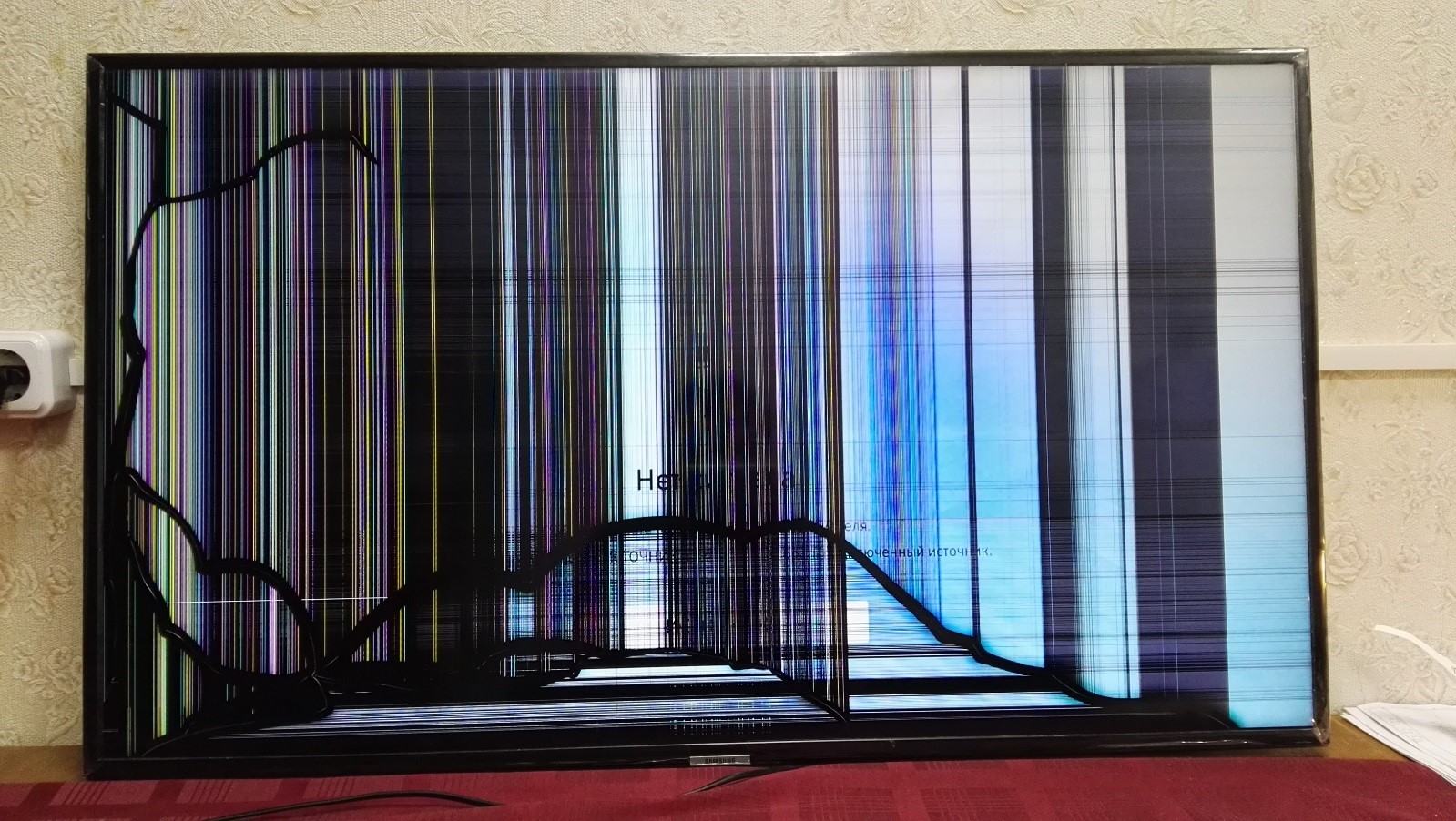

Возникают в результате неосторожного обращения. Разбушевавшийся ребенок, неудачно прыгнувший кот, кинутый в экран пульт в момент эмоционально порыва как правило ставят точку в жизни телевизора. Устранить такую поломку возможно только путем замены всего модуля. Отремонтировать разбившийся не представляется возможным. К сожалению замена не целесообразна и составляет 75 – 95 процентов от стоимости телевизора.
Больше вы можете узнать из нашей статьи РАЗБИЛИ ЭКРАН ТЕЛЕВИЗОРА. ЧТО ДЕЛАТЬ?
Попадание влаги

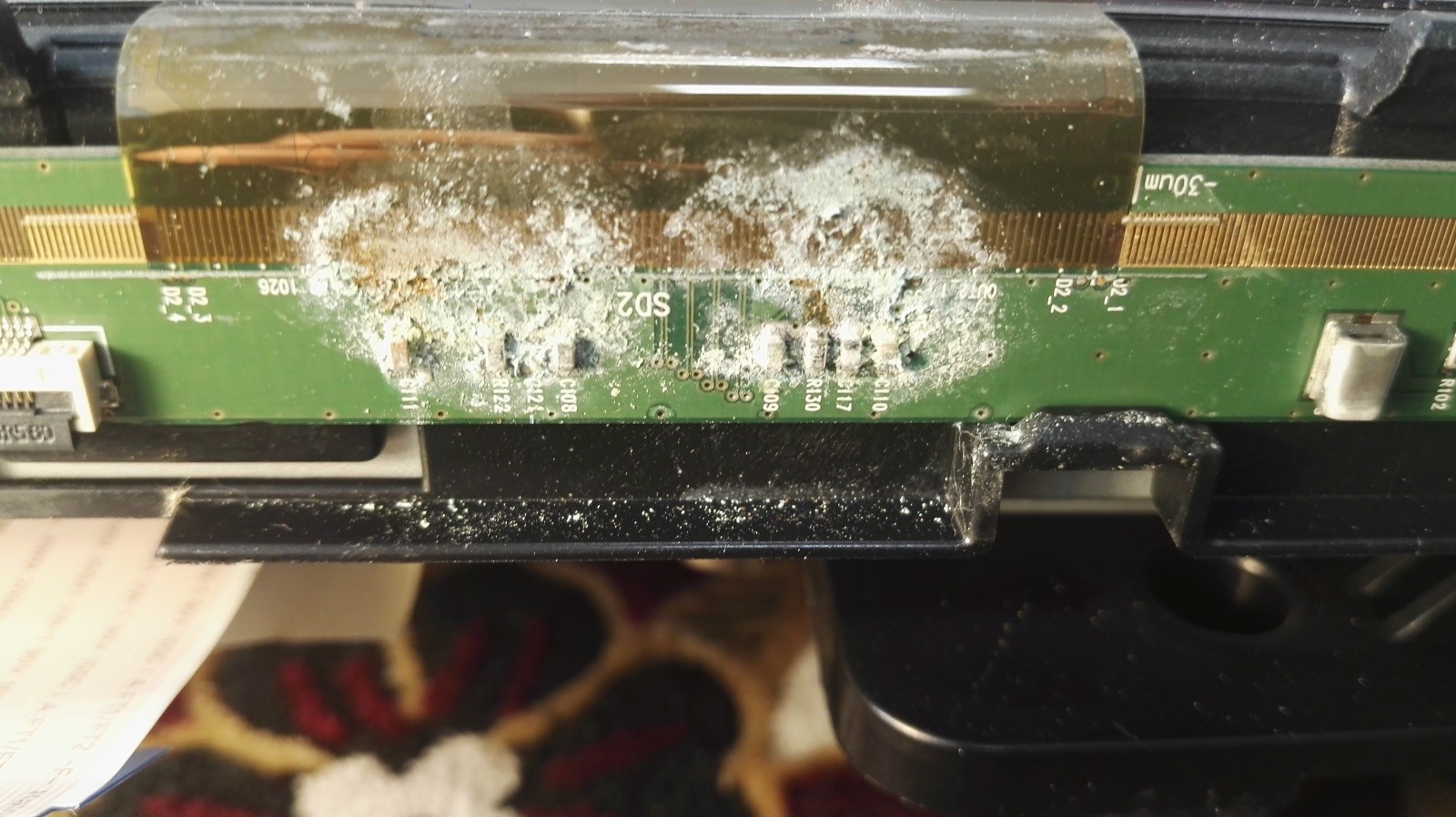

На экране пропадает картинка либо появляются полосы и другие дефекты изображения. Сравнительно редкая неисправность. Но если она произошла исправить достаточно сложно. Главная проблема что хозяин замечает слишком поздно – когда техника уже пришла в негодность и в результате эффекта электролиза разъело группу контактных соединений. Для ремонта требуется хорошая оптика и много времени и усидчивости. Залогом успешного ремонта этой неисправности является оперативность, с которой заказчик обратиться в сервис. Если ничего не делать и надеяться, что проблема сама пройдет, то под эффектами электролиза может так съесть печать платы – что ремонт будет уже невозможен.
Короткое замыкание связей в стекле
Визуально дефект выглядит что горит подсветка матрицы, а изображения нет. Ремонт требует высокой квалификации инженера. Такого рода ремонт похож на работу сапера, одно неверное действие и матрицу уже не спасти.
Дефект дешифраторов
По внешним признакам поломки схожи с замыканием связей матрицы.
Компоненты подсветки матрицы
Подсветка матрицы требуется для ее освещения, так как сама панель в отличии от кинескопов и ОLED экранов не может сама подсвечивать картинку. Имеет огромное количество разновидностей.
Основные дефекты:

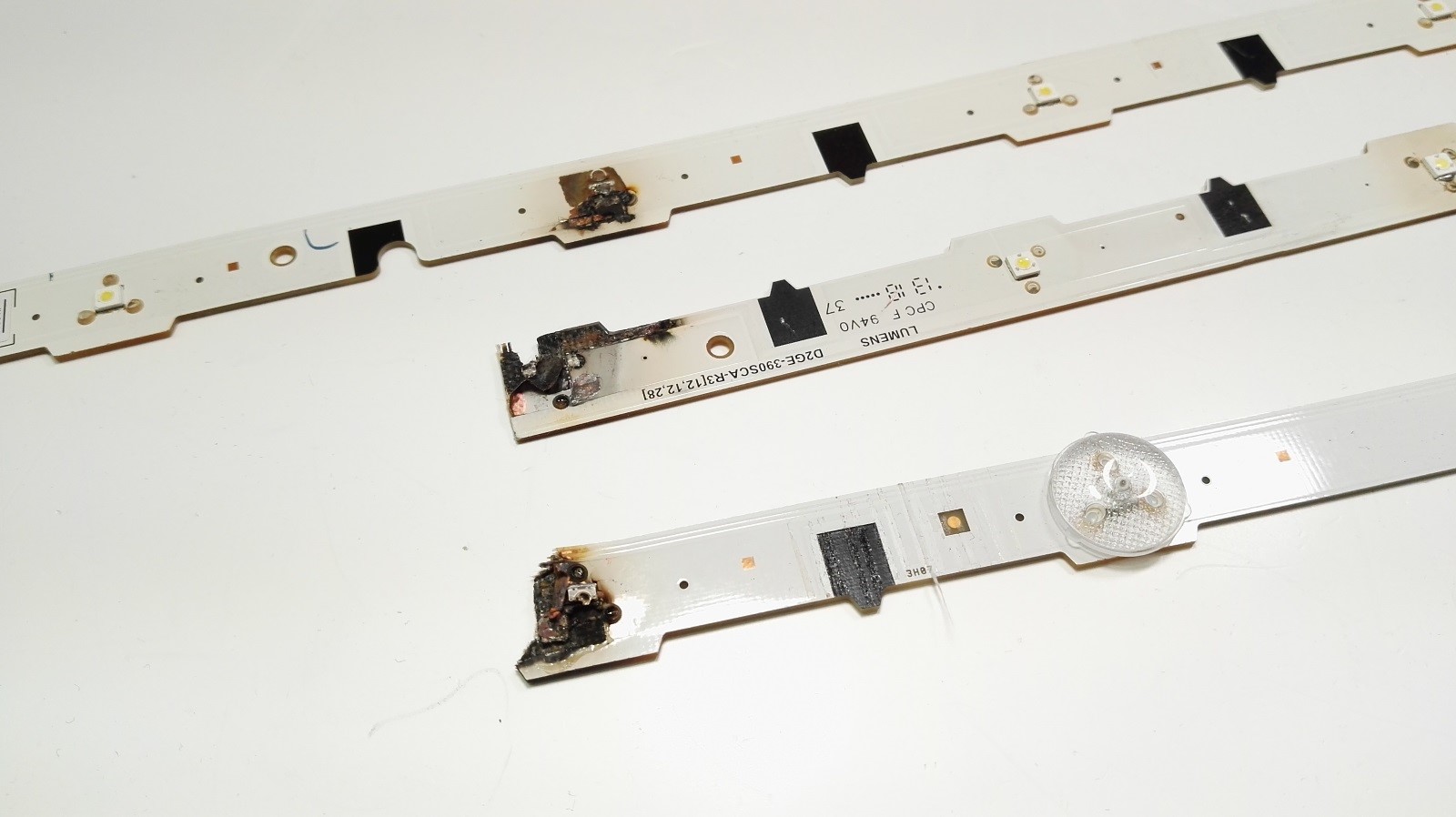

- Выгорание светодиодов
- Деградация и термическое повреждение линз
- Возгорание компонентов подсветки
Выгорание светодиодов

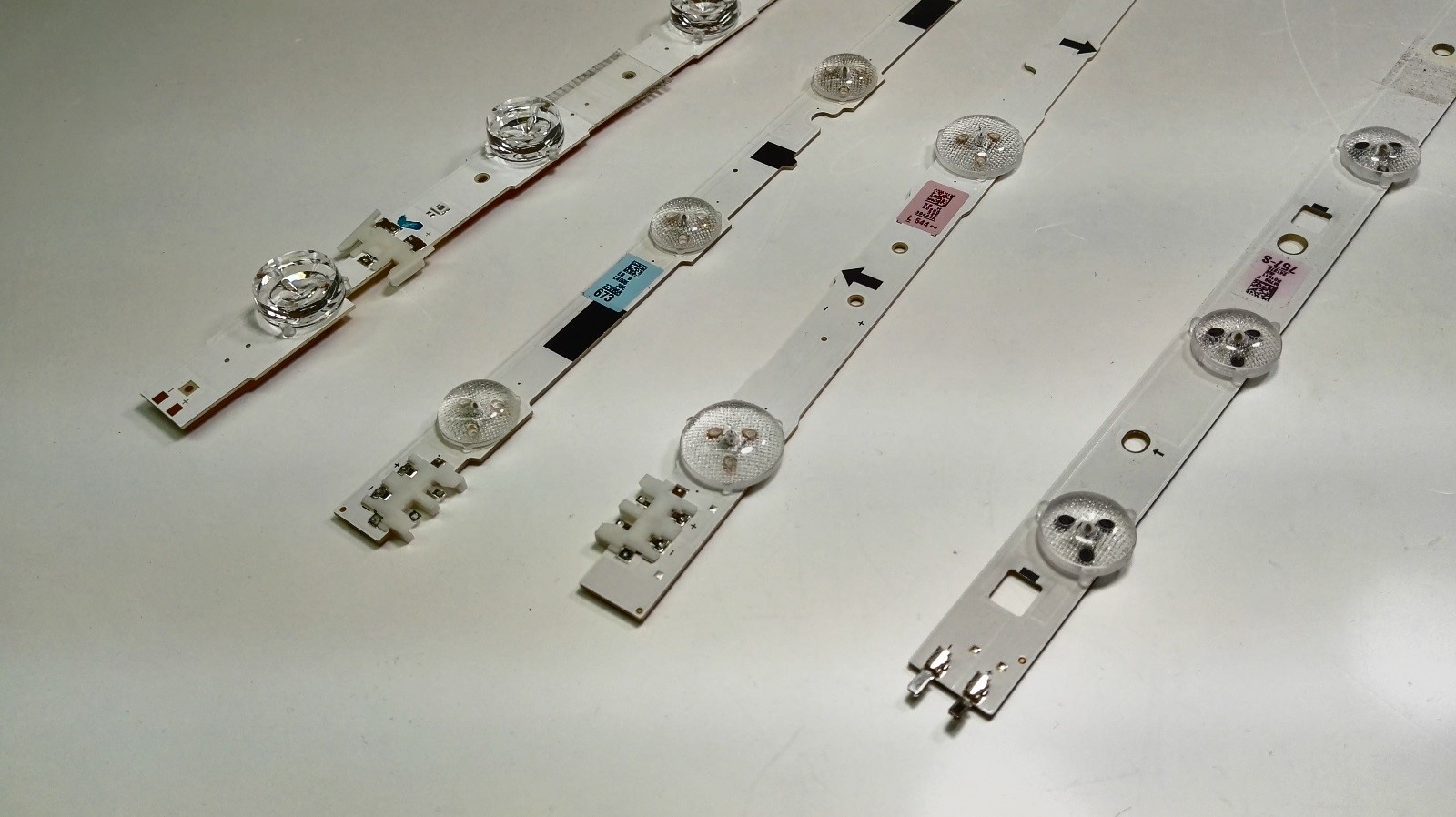

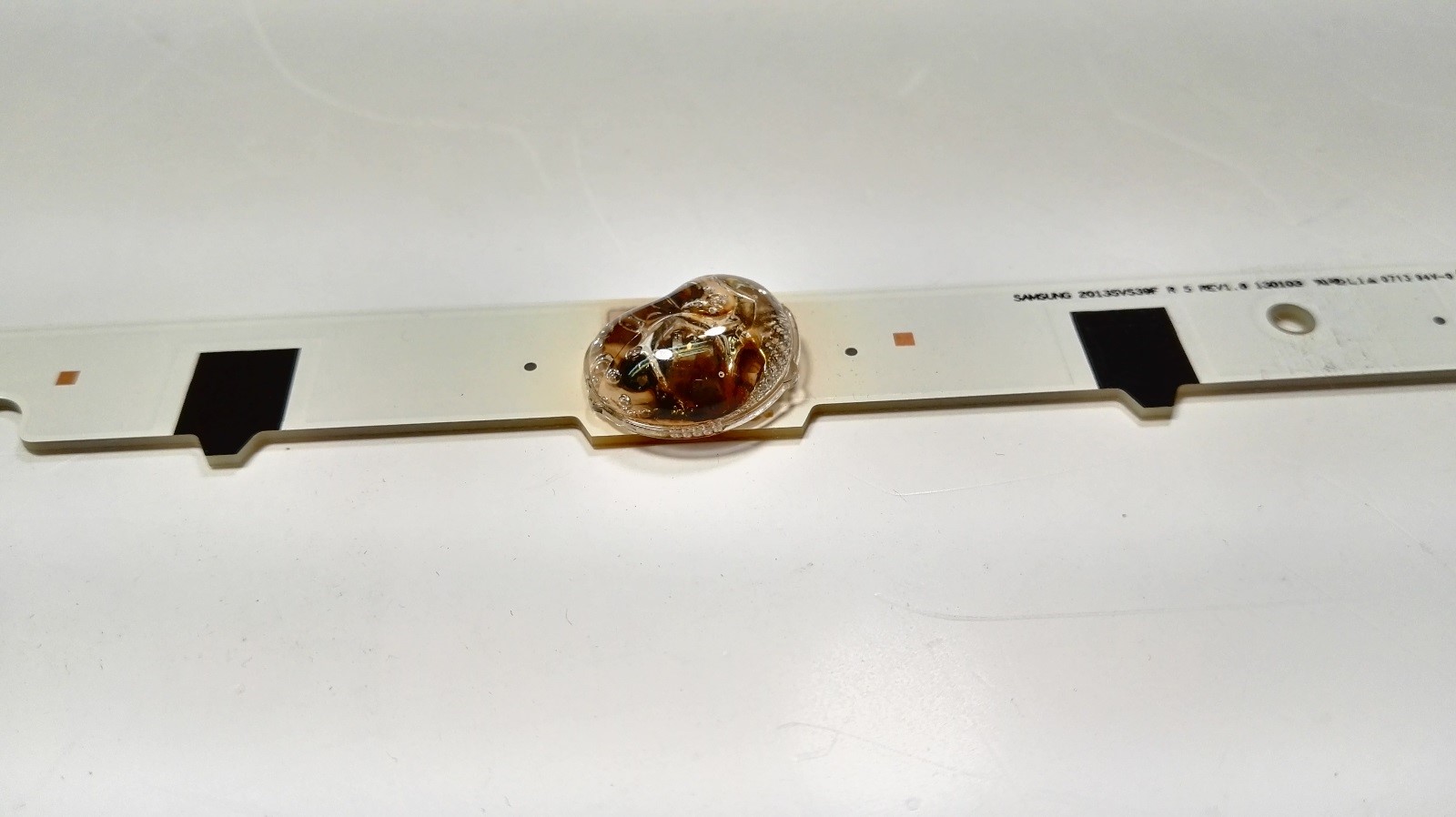

Лечится полной или частичной заменой светодиодов или светодиодных планок. Последнее время на рынке появилось большое количество дешевых китайских копий, которые не выхаживают даже гарантийный срок. Имея негативный опыт использования таких комплектующих, мы используем только оригинальные запчасти покупаем с завода – изготовителя.
Деградация и термическое повреждение линз

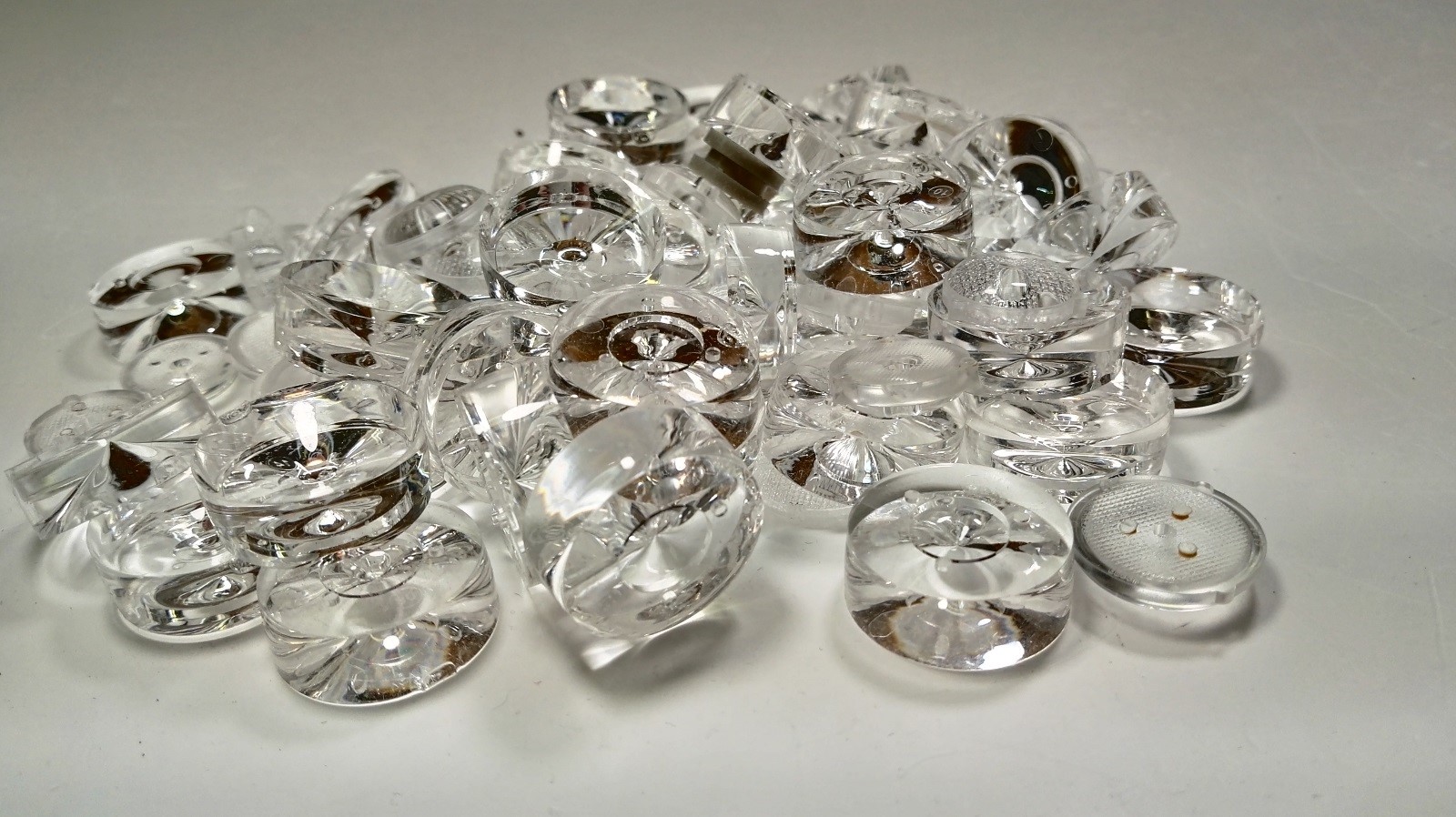

Восстановление происходит посредством замены линз на новые, либо заменой планок подсветки целиком.
Возгорание компонентов подсветки

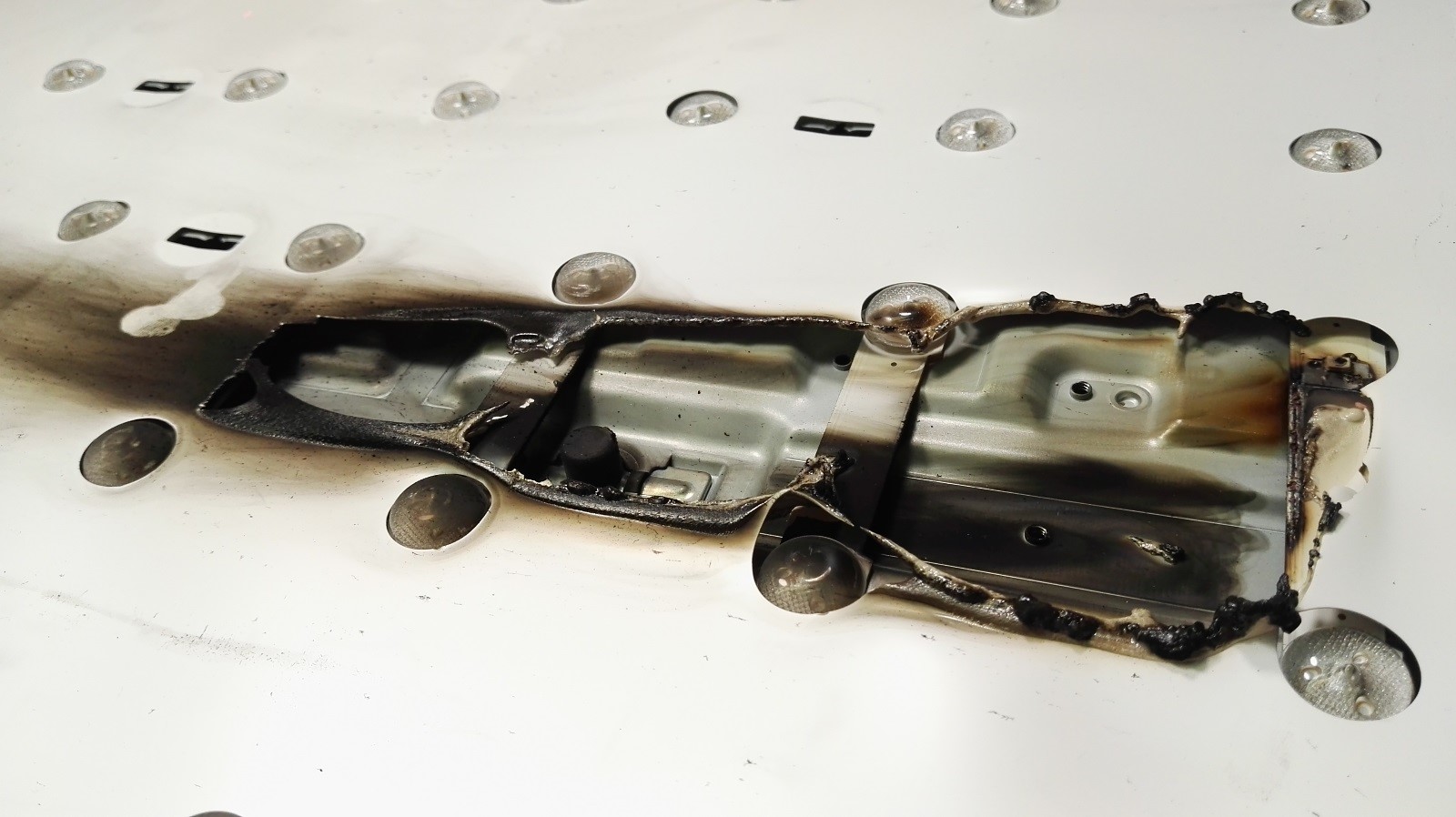

Время от времени нас приходится сталкиваться со случаями возгорания подсветки в результате короткого замыкания светодиодов. Просим читателей не переживать за сохранность вашей квартиры, насколько нам известно ни одна еще по таковой причине не сгорела.
Основная плата (майн плата, материнская либо SSB)

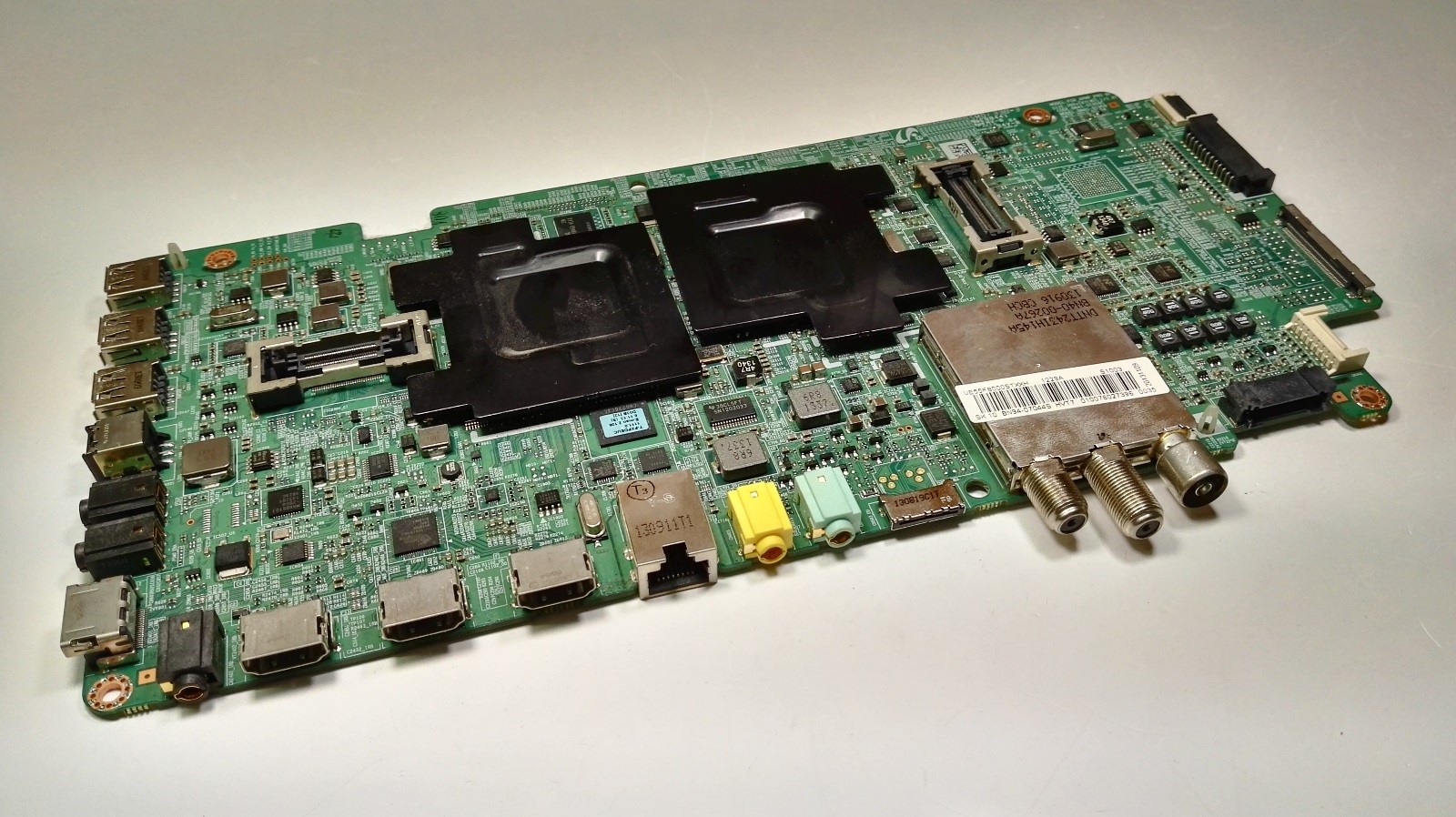

Майн плата является электронным мозгом телевизора, управляет всеми функциями TV. В современном исполнении очень близка по своей конструкции к компьютеру (особенно SSB с функцией SmartTV).
В большинстве случаев несет на себе следующие основные компоненты:

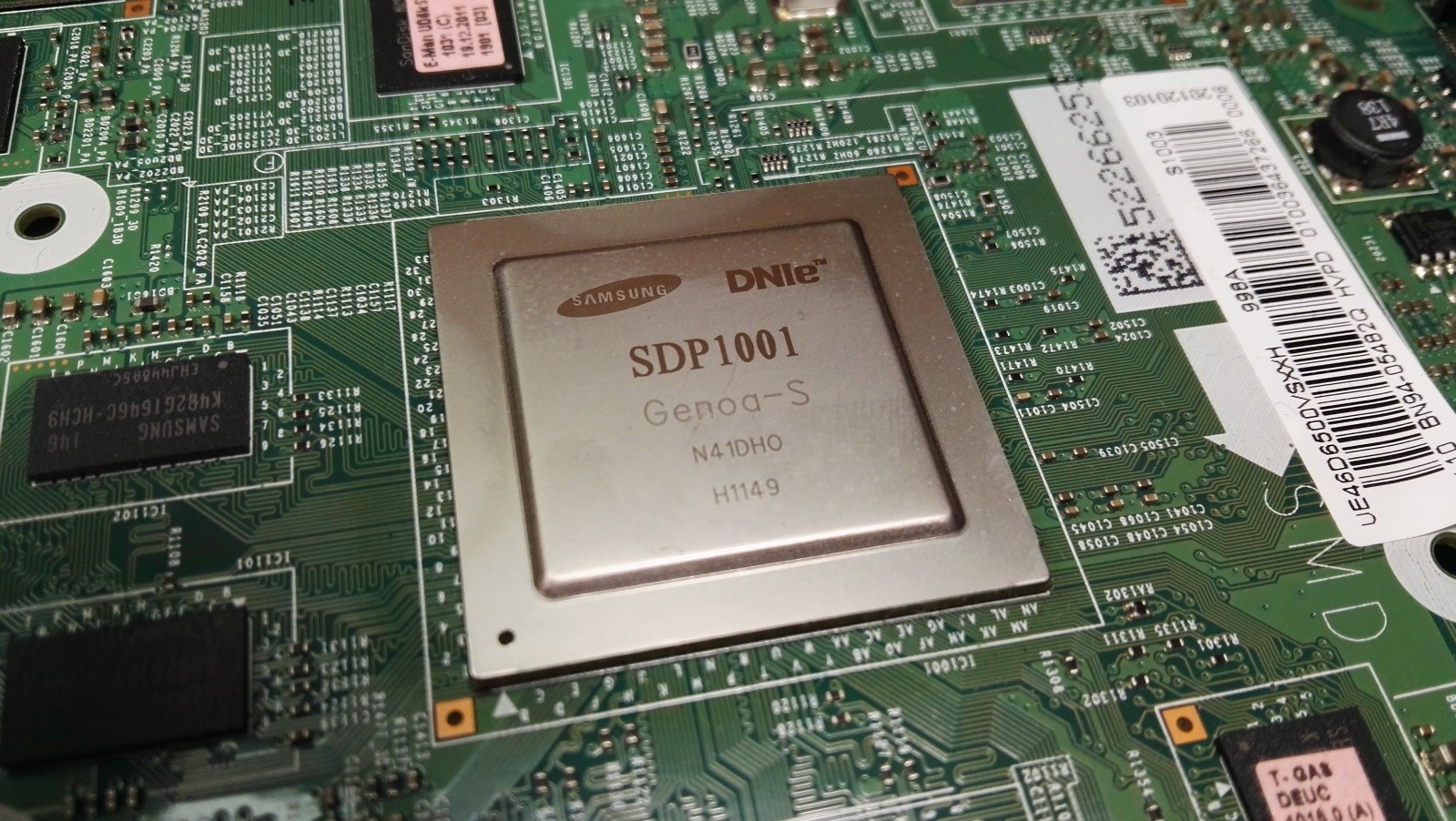

- CPU (центральный процессор) – отвечает за обработку данных.

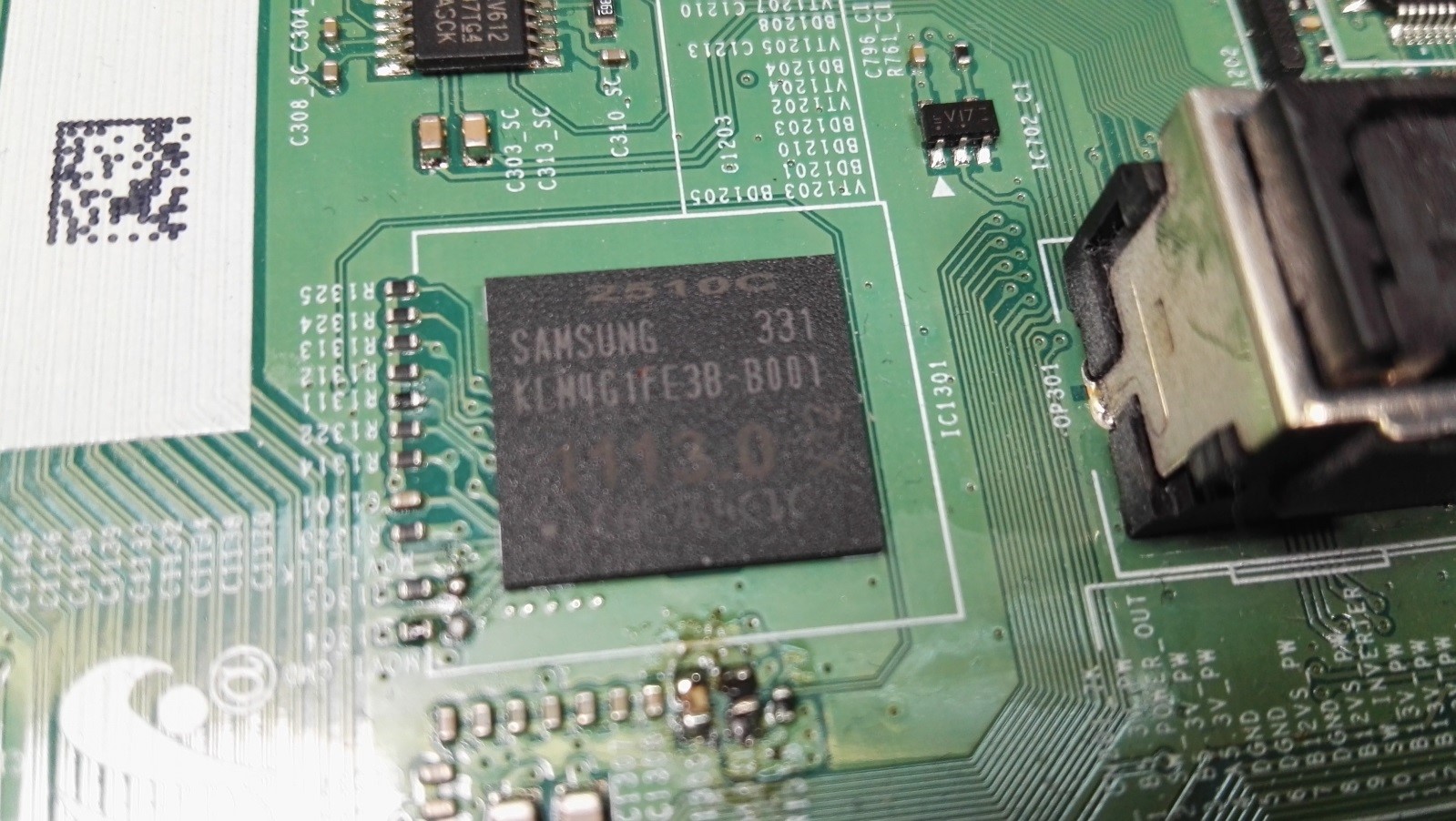

- Микросхемы NAND, EMMC – флэш память большого объема в которой хранится основная прошивка платы
- Память DDR, DDR2, DDR3 – энергозависимая память в которой хранятся данные обрабатываемые процессором в реальном времени.

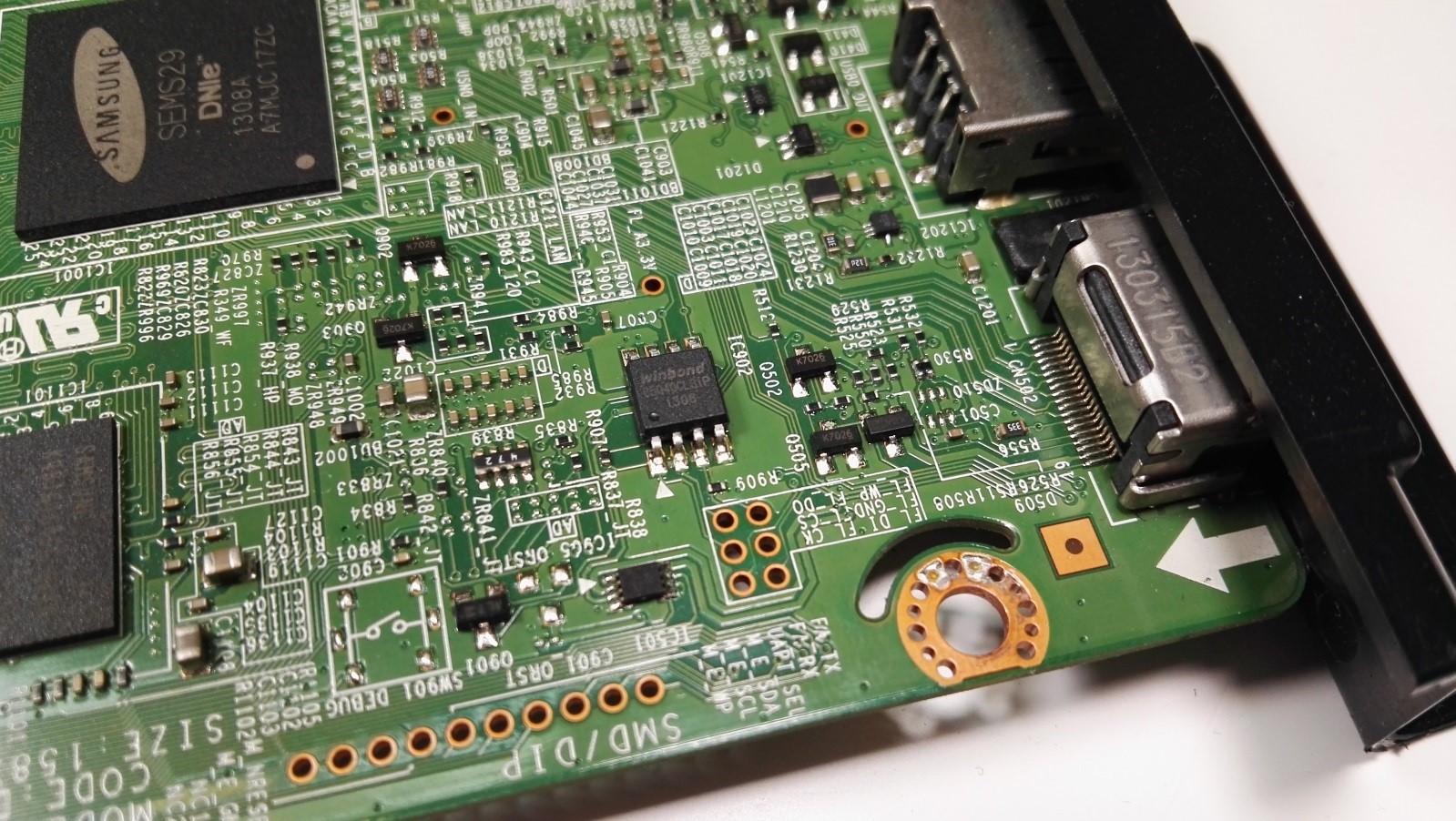

- Память стандартов SPI FLASH, I2C FLASH – используется для хранения малых прошивок
- ТВ тюнер – требуется для приема сигналов эфирного, кабельного и спутникового вещания. Могут в зависимости от конструкции работать как с аналоговым, так и с цифровым сигналом.
- Преобразователи дежурных напряжений

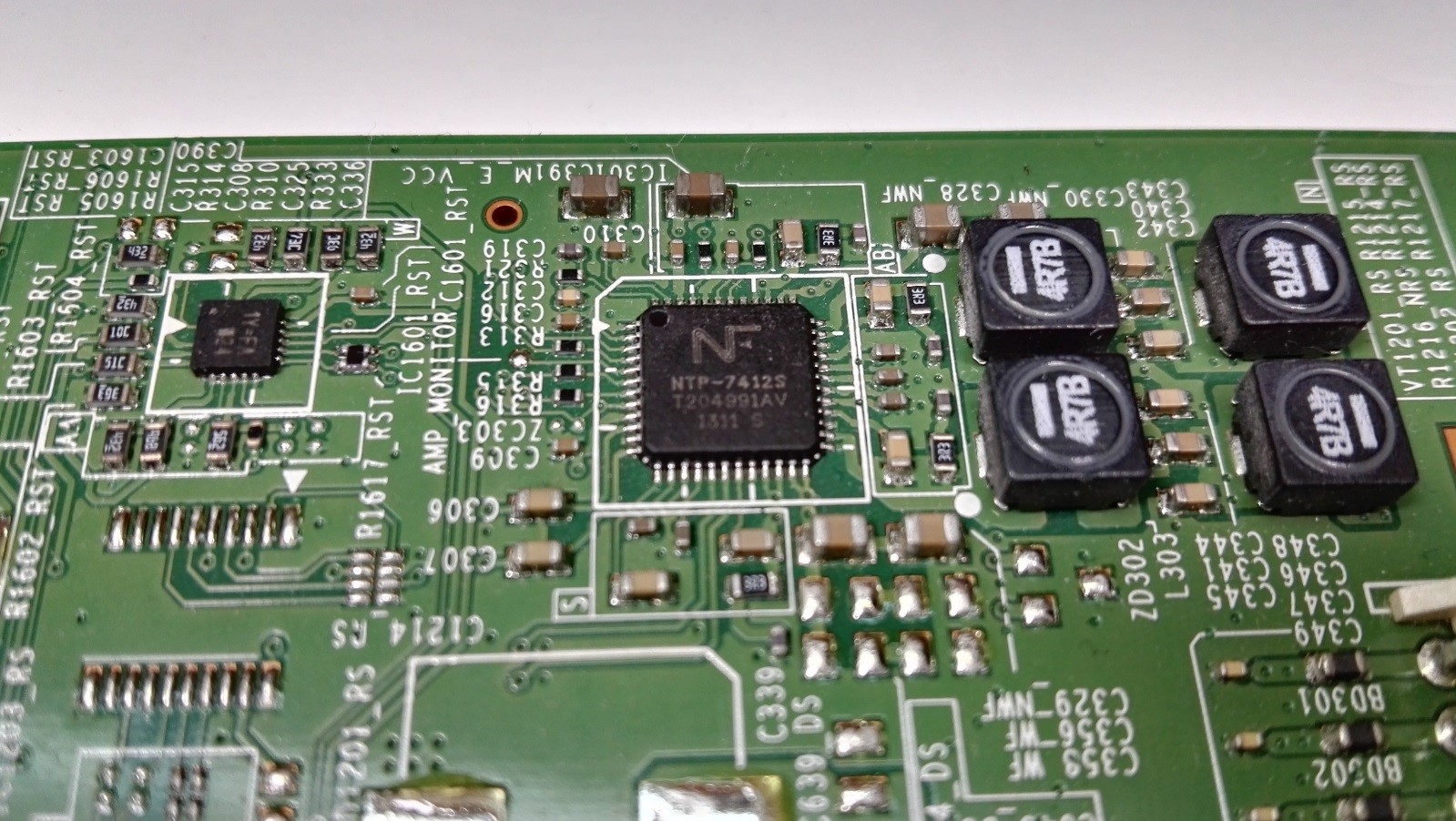

- Аудио кодек – кодирует/декодирует звуковой сигнал
- Разъемы для подключения различных устройств и источников сигнала
Чаще всего нам приходится устранять следующие дефекты материнской платы:
- Не включается
- Работает не стабильно, глючит, перегружается
- Не видит сигнал с антенны
- Не видит устройств
- Нет звука
Не включается

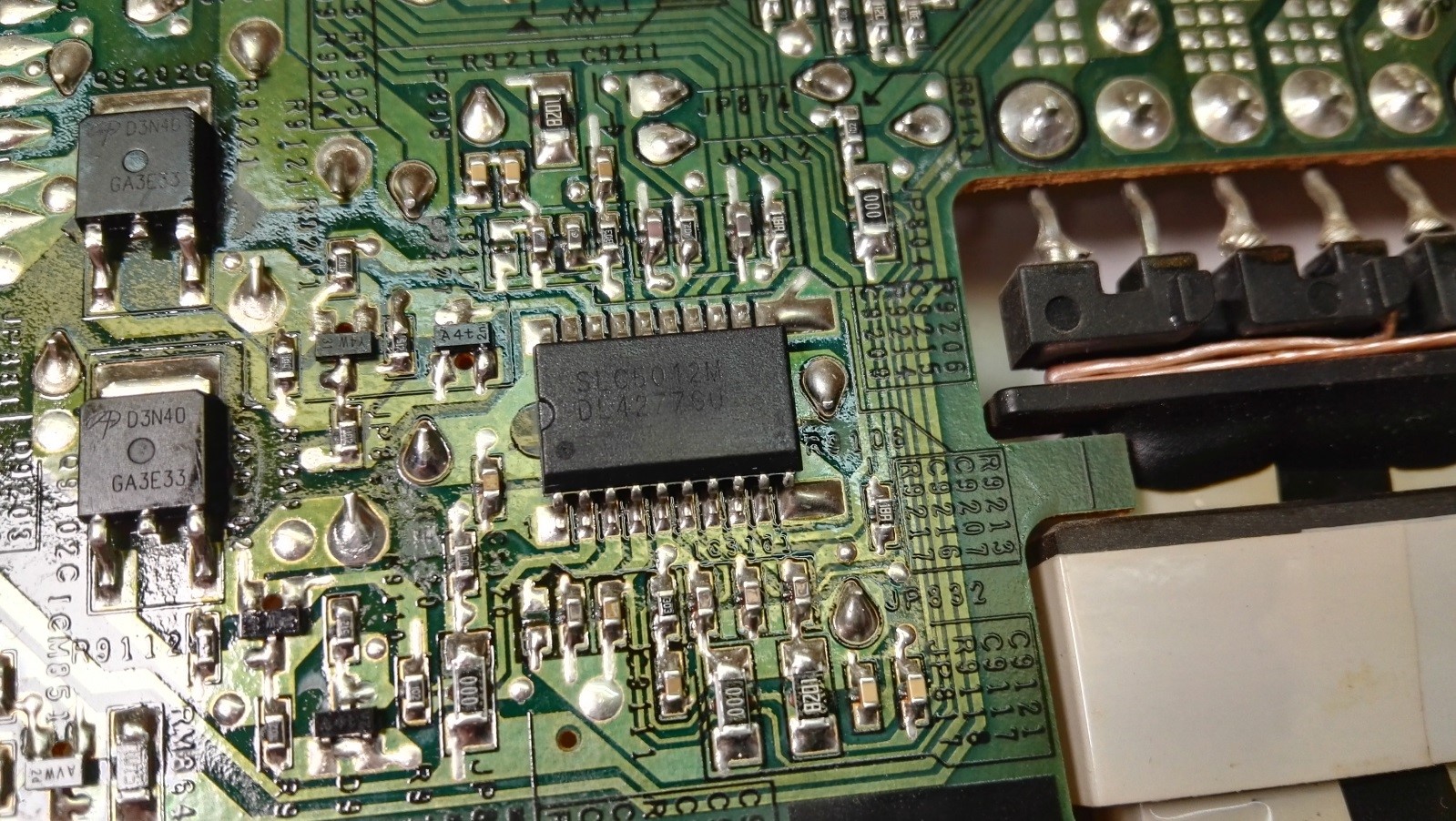

Часто причиной не включения ТВ панели является дефект преобразователей питания основной платы. После замены требуется проверить блок питания.

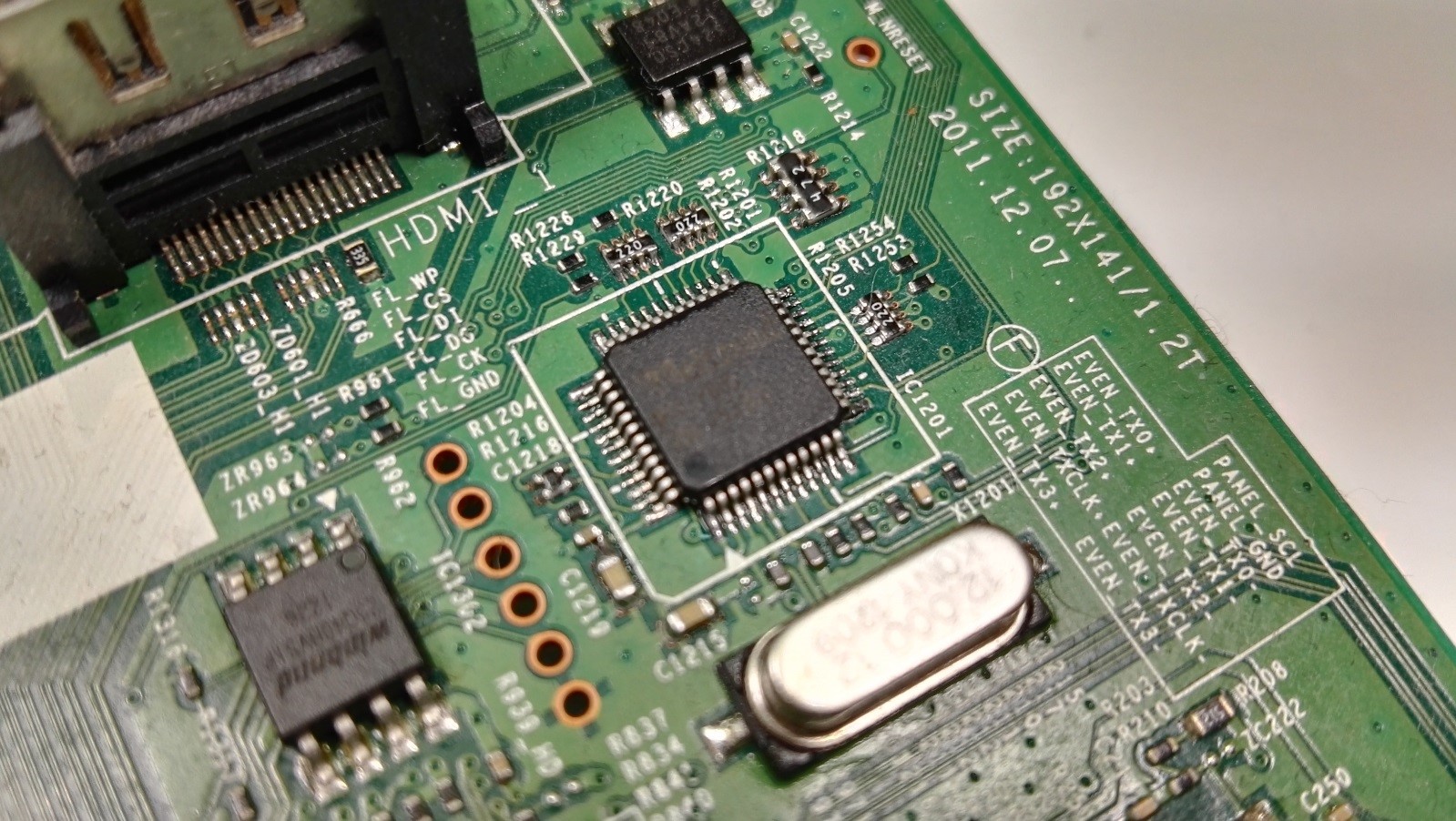

Выход из строя либо слет прошивки флэш памяти SPI, I2C встречается довольно часто. Дефект устраняется заменой поврежденного модуля с предварительным программированием дампом завода – изготовителя.
Деградация центрального процессора в результате естественного износа встречается повсеместно. Нередки случаи сгорания CPU в результате неудачного подключения кабеля HDMI. Устраняется заменой с использованием инфракрасного паяльного комплекса BGA. В некоторых случаях помогает промышленная пайка процессора.
Работает не стабильно, глючит, перегружается
В 90 процентах случаев причиной нестабильной работы является сбой основной прошивки либо выход из строя флэш NAND или EMMC. Дефект устраняется заменой микросхем с предварительным записыванием софта с помощью программно – аппаратного комплекса (программатора). Для удачных ремонтов необходимо иметь и постоянно пополнять базу данных дампов прошивок. Упрощает создание базы общение на специализированных закрытых интернет форумах.
Не видит сигнал с антенны

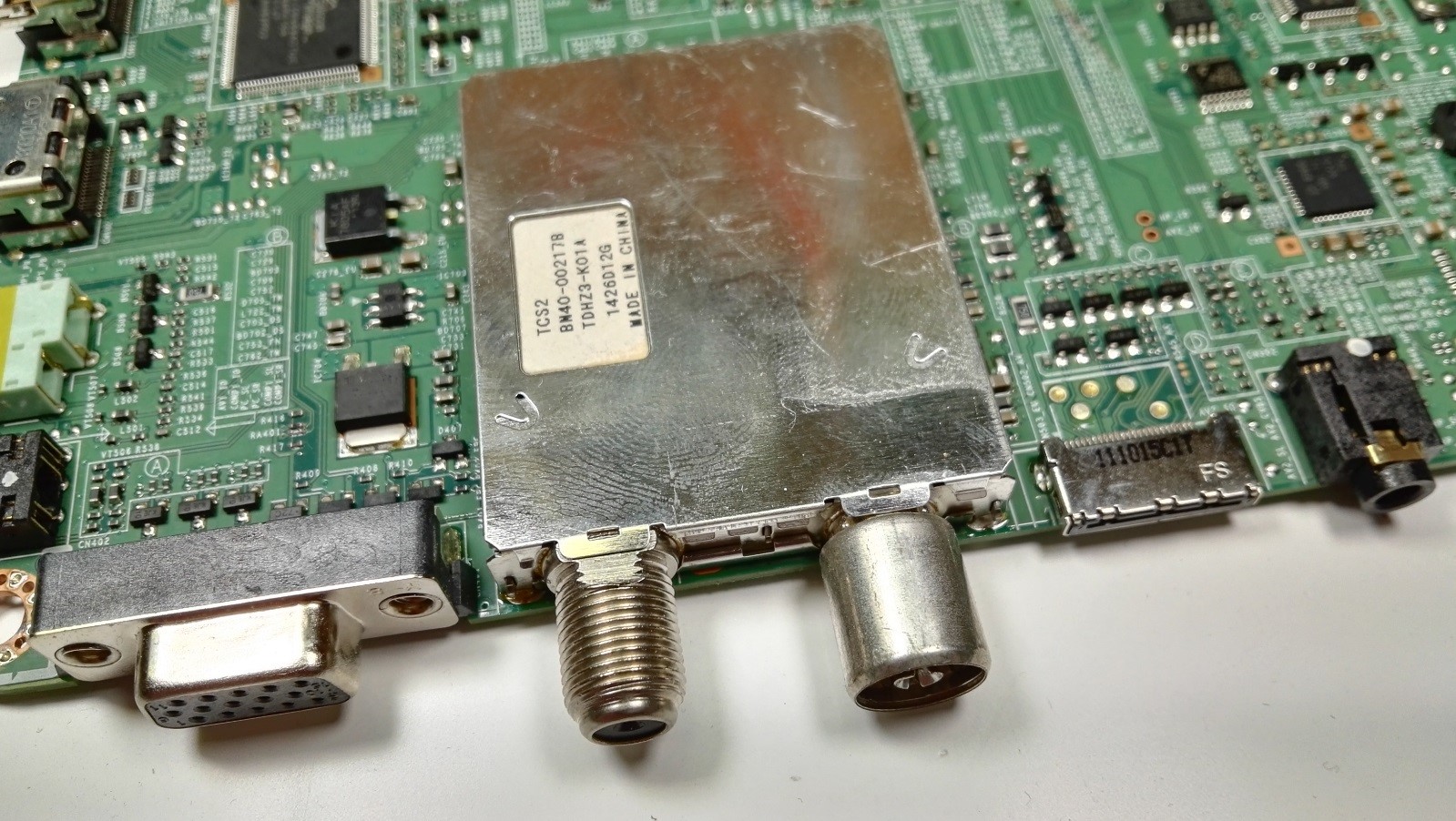

Отсутствие сигнала решается заменой тюнера, в некоторых случаях возможен ремонт. Замена весьма трудоемкий процесс, так как имеется большое число контактов, которыми он запаивается на основную плату. Часто для проведения ремонта требуется использовать инфракрасную паяльную станцию. Нередко приходится переделывать после неудачных попыток клиентов припаять разъем самостоятельно. Использование посредственного оборудования и плохих расходных материалов периодических ставит крест на возможности ремонта и требует полной замены тюнера.
Не видит устройств

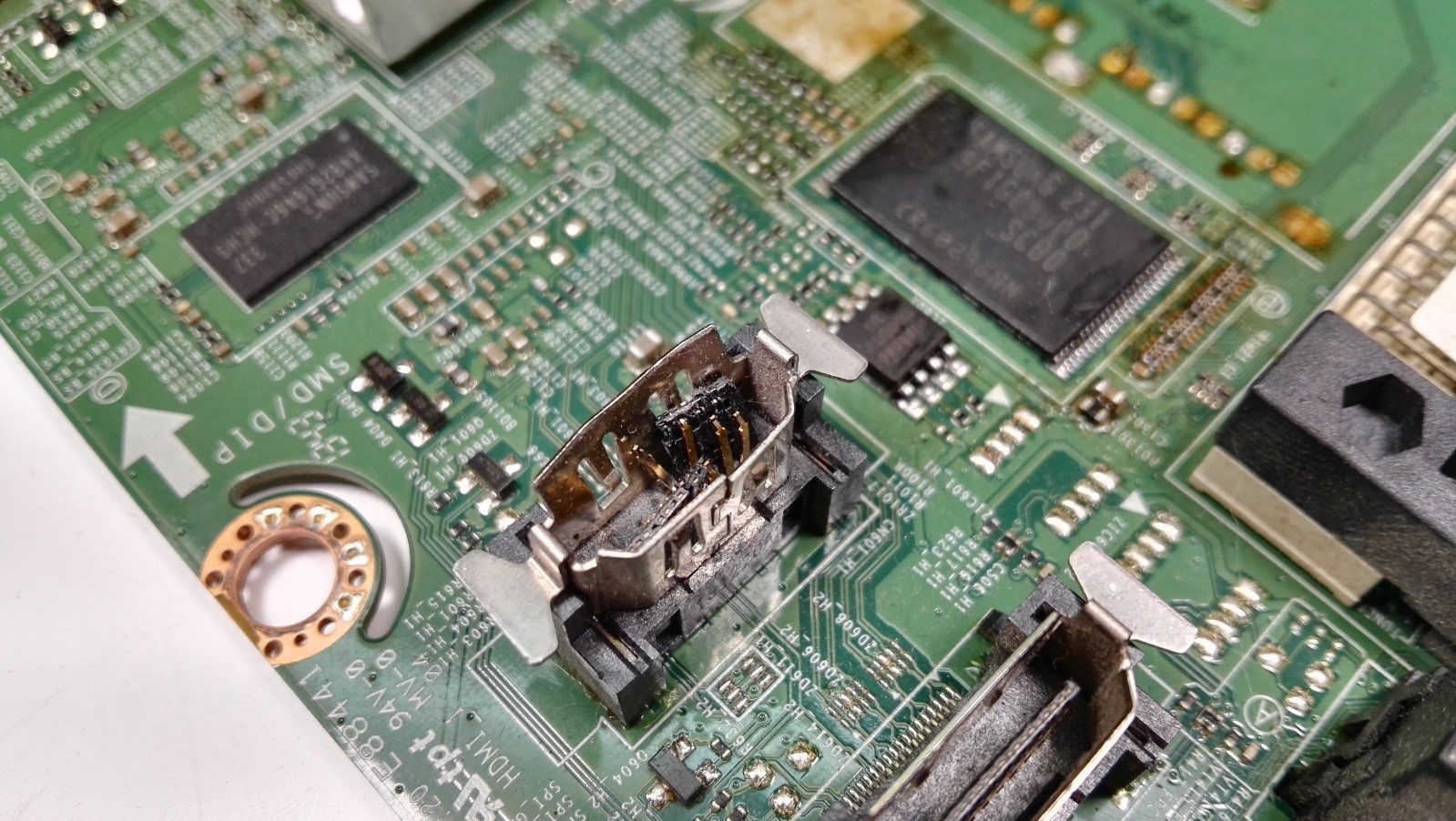

В легком варианте решается заменой сломанного разъема. В неудачном случае может привести к замене CPU. Заказчикам часто бывает тяжело осознать, что по причине сломанного разъема может потребоваться замена центрального процессора или майн платы целиком. Выгорание процессора связано с тем, что шина USB или HDMI заходит на процессор на прямую, без использования предохраняющего буфера.
Нет звука
Отсутствие звука решается заменой кодека и его обвязки. При большой неудаче может потребоваться замена центрального процессора.
Блок питания

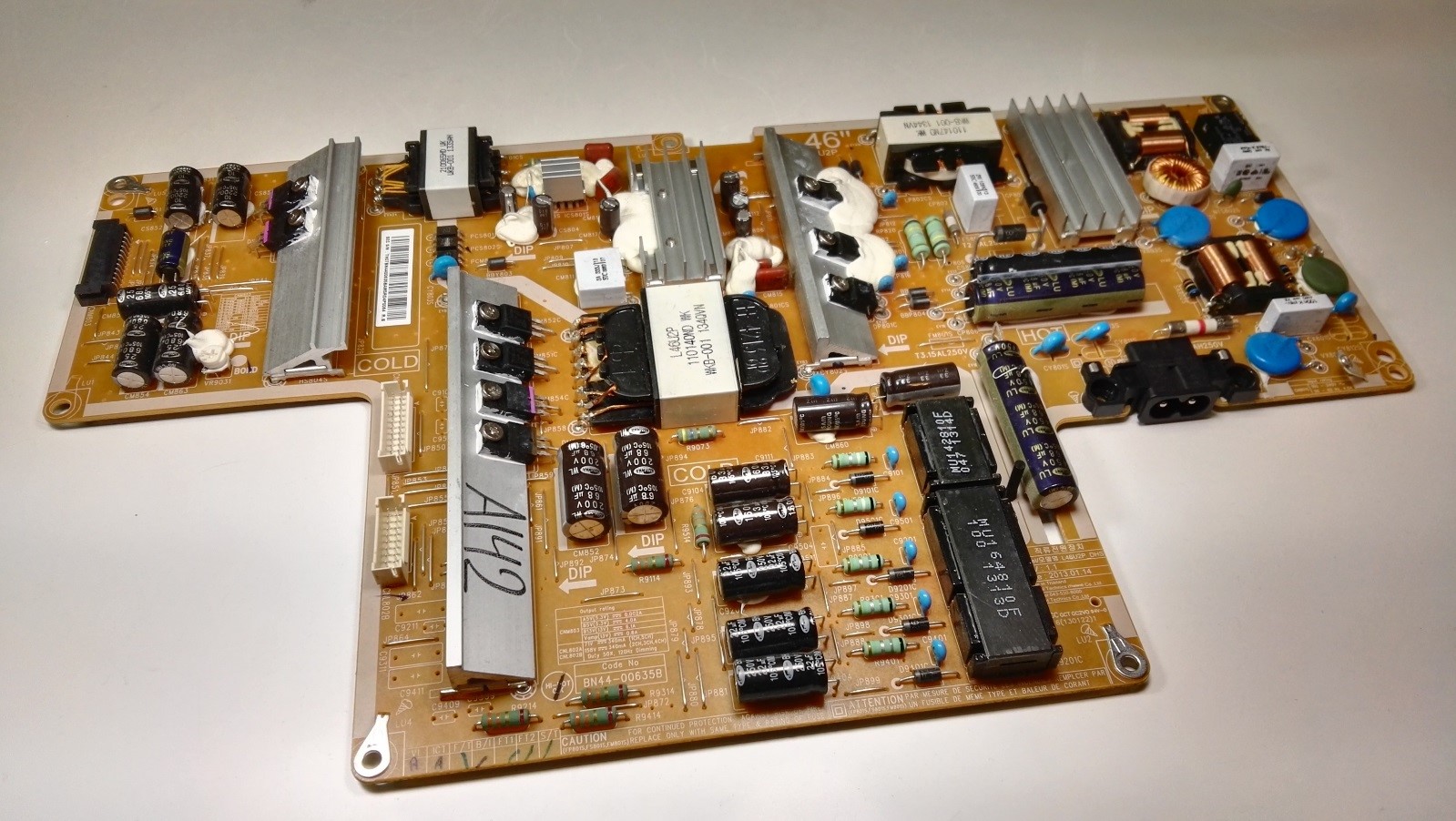

Требуется для генерации основных дежурных напряжений. Во многих случаях также несет функции Led драйвера подсветки. Сами по себе очень надежны, на практике проблемы возникают в результате интенсивной эксплуатации или скачков напряжение в электросетях (особенно это характерно для сельской местности).
Наиболее частные типовые неисправности выражаются в:
- не включении техники
- нестабильной работе
- отсутствии напряжения на каналах подсветки либо ее моргании
Восстановление работоспособности производится так же, как и блоки питания других производителей. Отличия могу бы в используемой элементной базы. Современные импульсные блоки питания являются весьма сложными устройствами. Без использования хорошего цифрового осциллографа ремонт в большинстве случаев не возможен.
T-CON (контроллер таймингов)

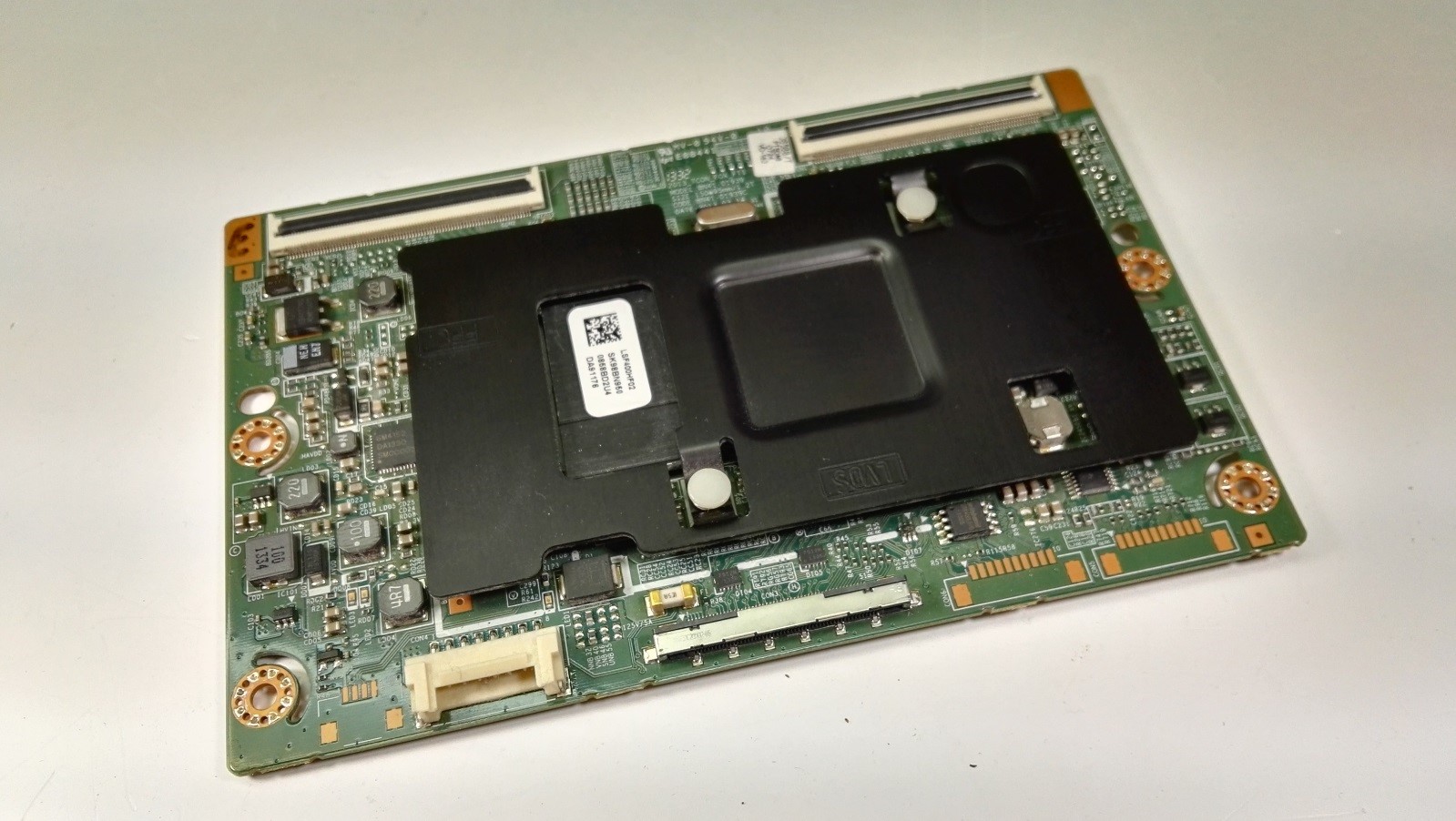

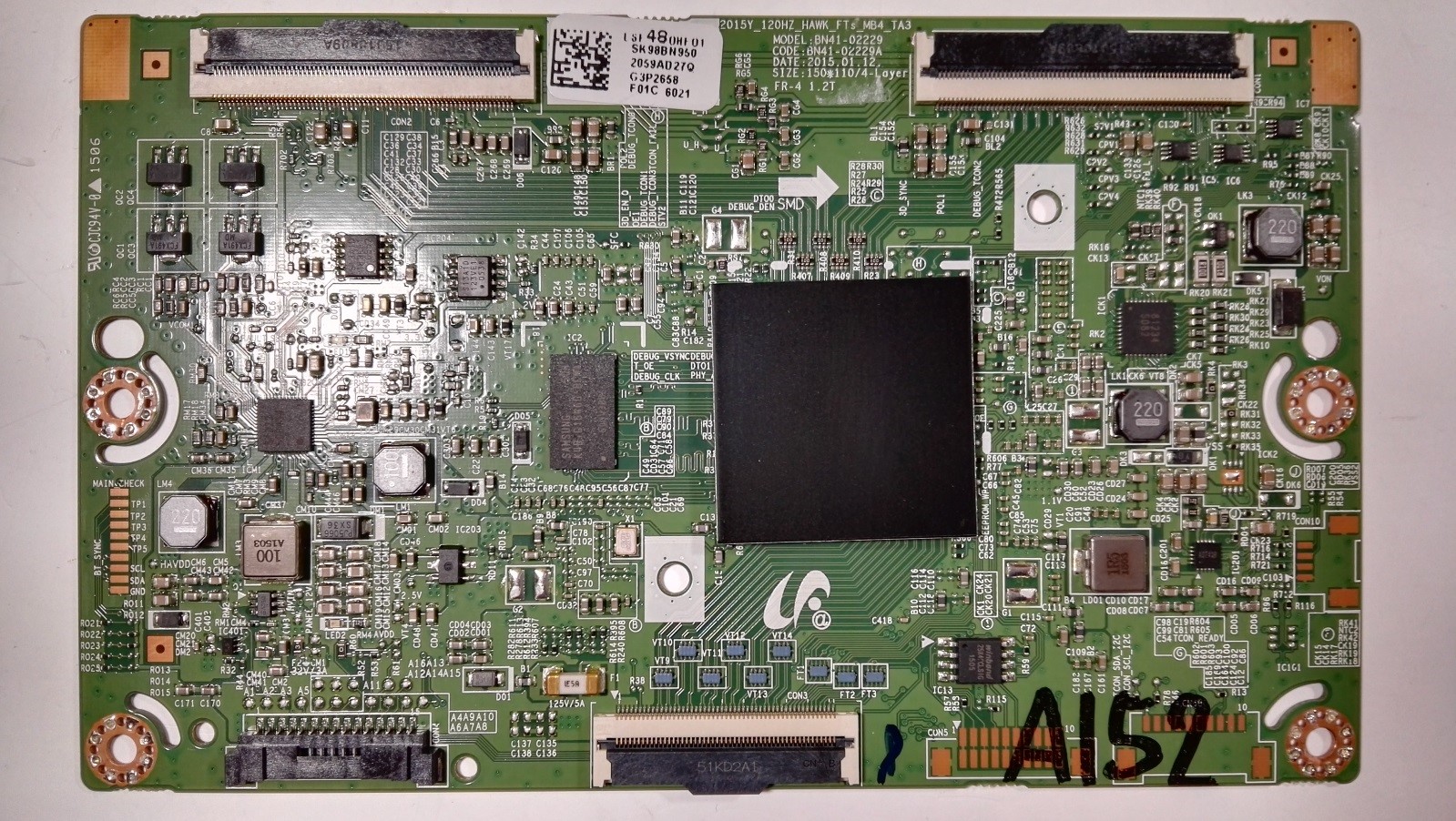

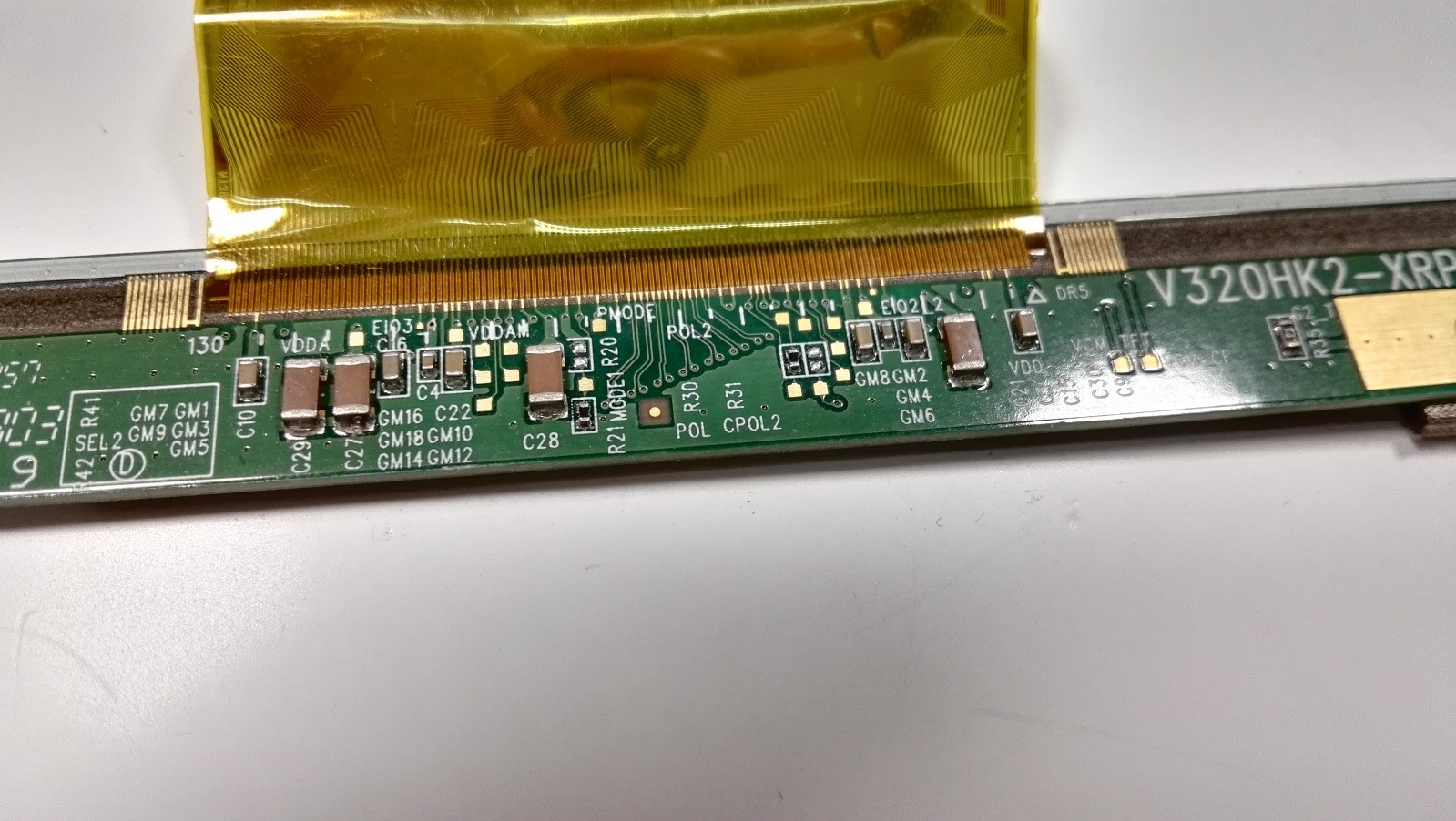

Плата T-CON (контроллер таймингов) используется в телевизоре для перекодировки сигналов с шины LVDS в кодировку RGB матрицы. Так же она формирует все дежурные напряжения матрицы и в некоторых случаях (в основном это касается навороченных 3D телевизоров) управляет интеллектуальной подсветкой матрицы.
В ремонте чаще всего приходится сталкиваться со следующими дефектами:
- выгорание контроллеров и силовых элементов в результате короткого замыкания в матрице или ее залития
- блеклые цвета по причине неисправности корректора гаммы
- короткое замыкание SMD компонентов самого контроллера
- повреждение прошивки либо микросхем SPI флэш.
Техническое обслуживание требуется осуществлять с применением измерительной и паяльной аппаратуры. Так же требуется применения специализированных программаторов. Залогом успешных ремонтов зачастую является хорошая база дампов прошивок.

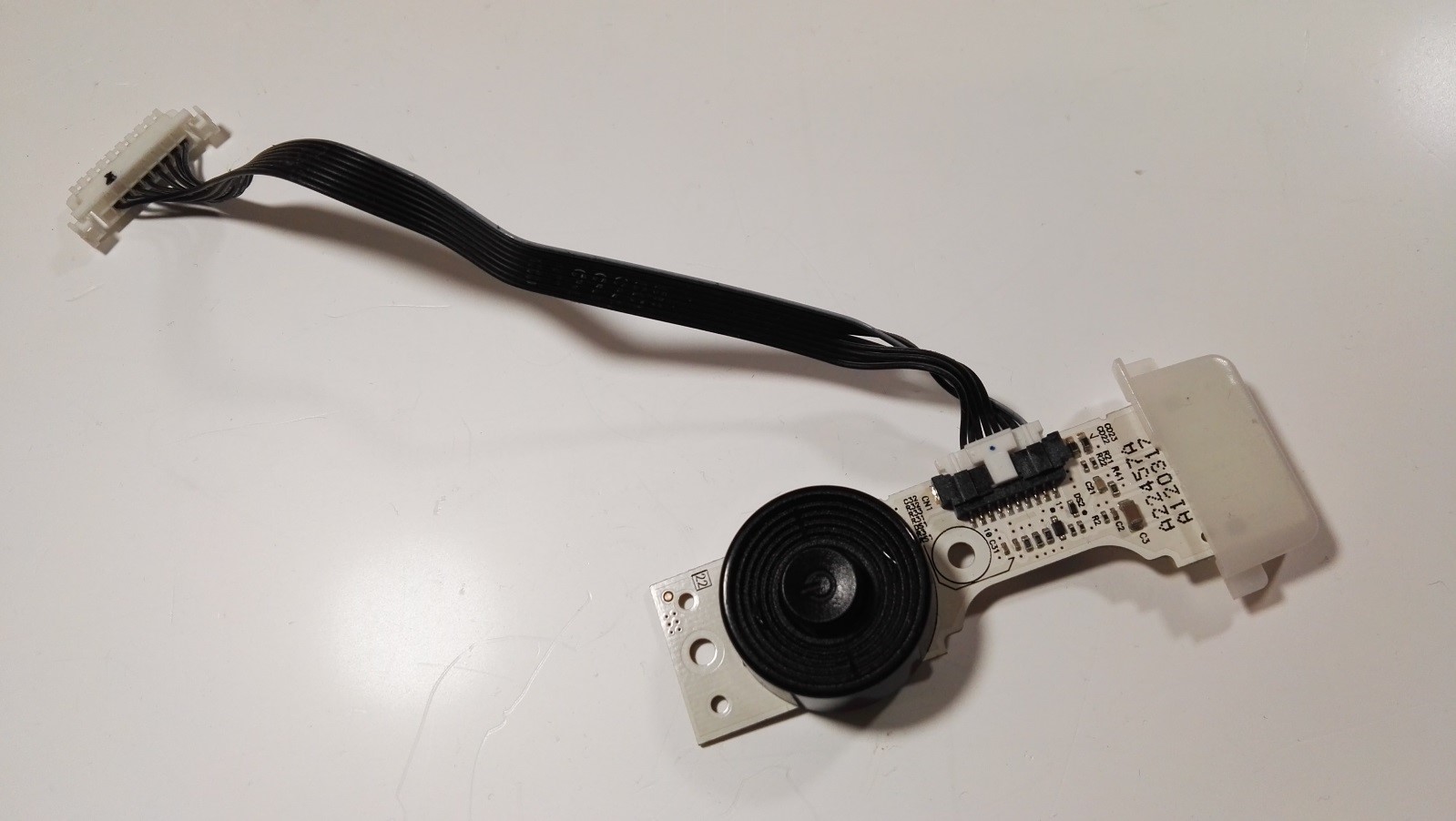

Инфракрасный приемник

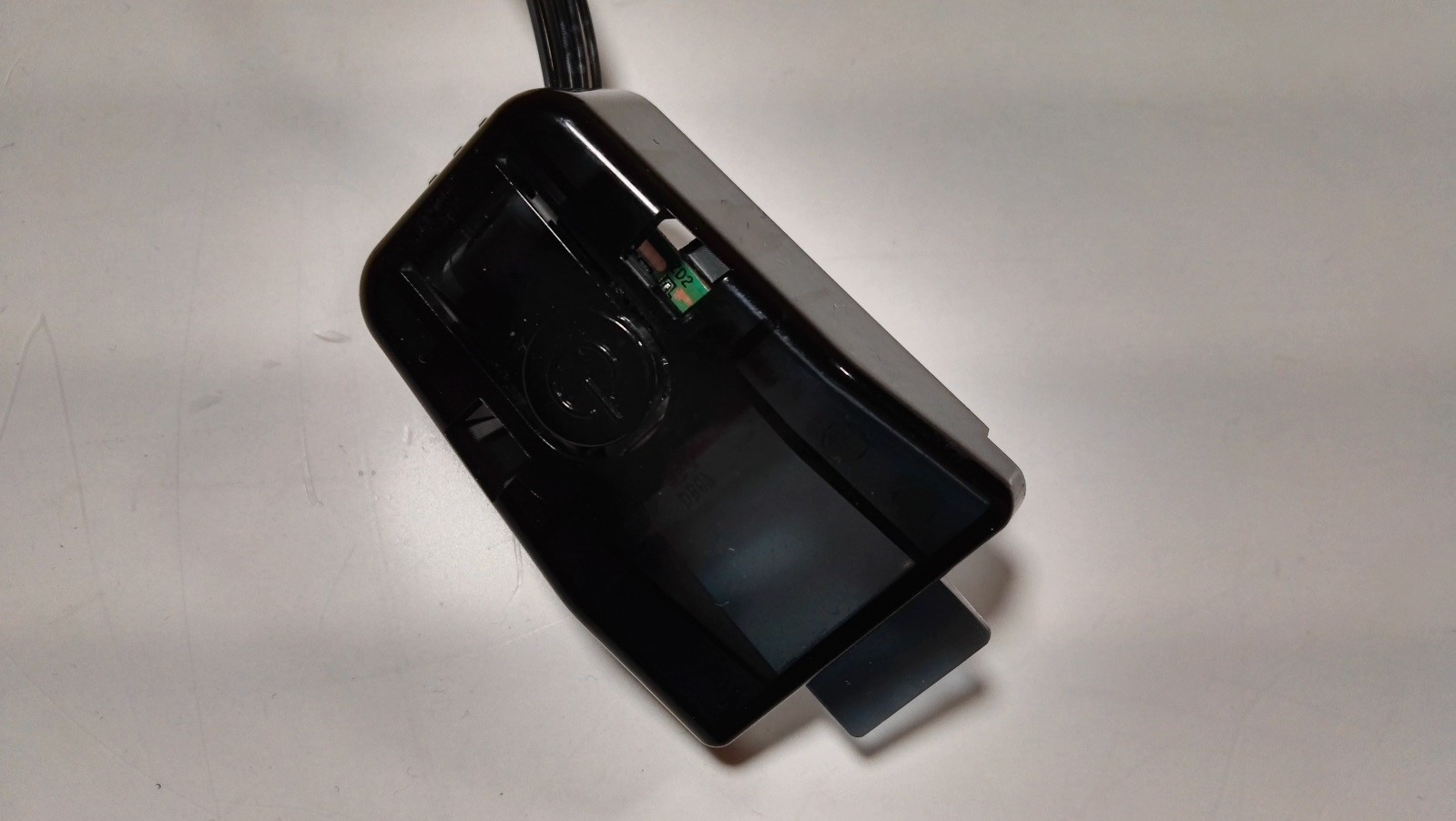

Инфракрасный приемник требуется для приема сигналов от пульта дистанционного управления. На практике является очень надежным устройством и выход из строя в большинстве случаев связан с залитием. Неисправностей связанных с естественным износом в нашей практике отмечены не были.
Модули Bluetooth и WI-FI

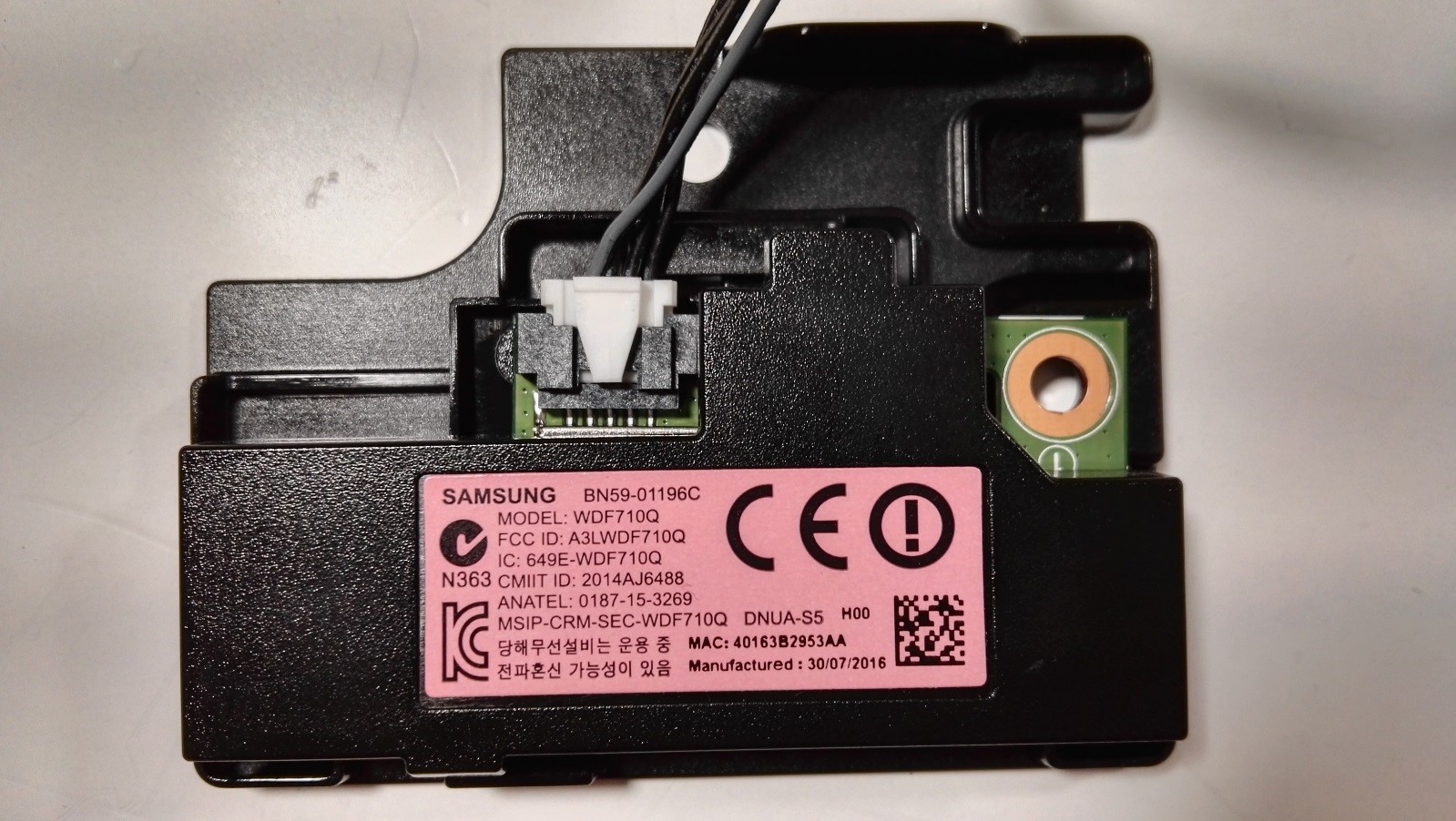

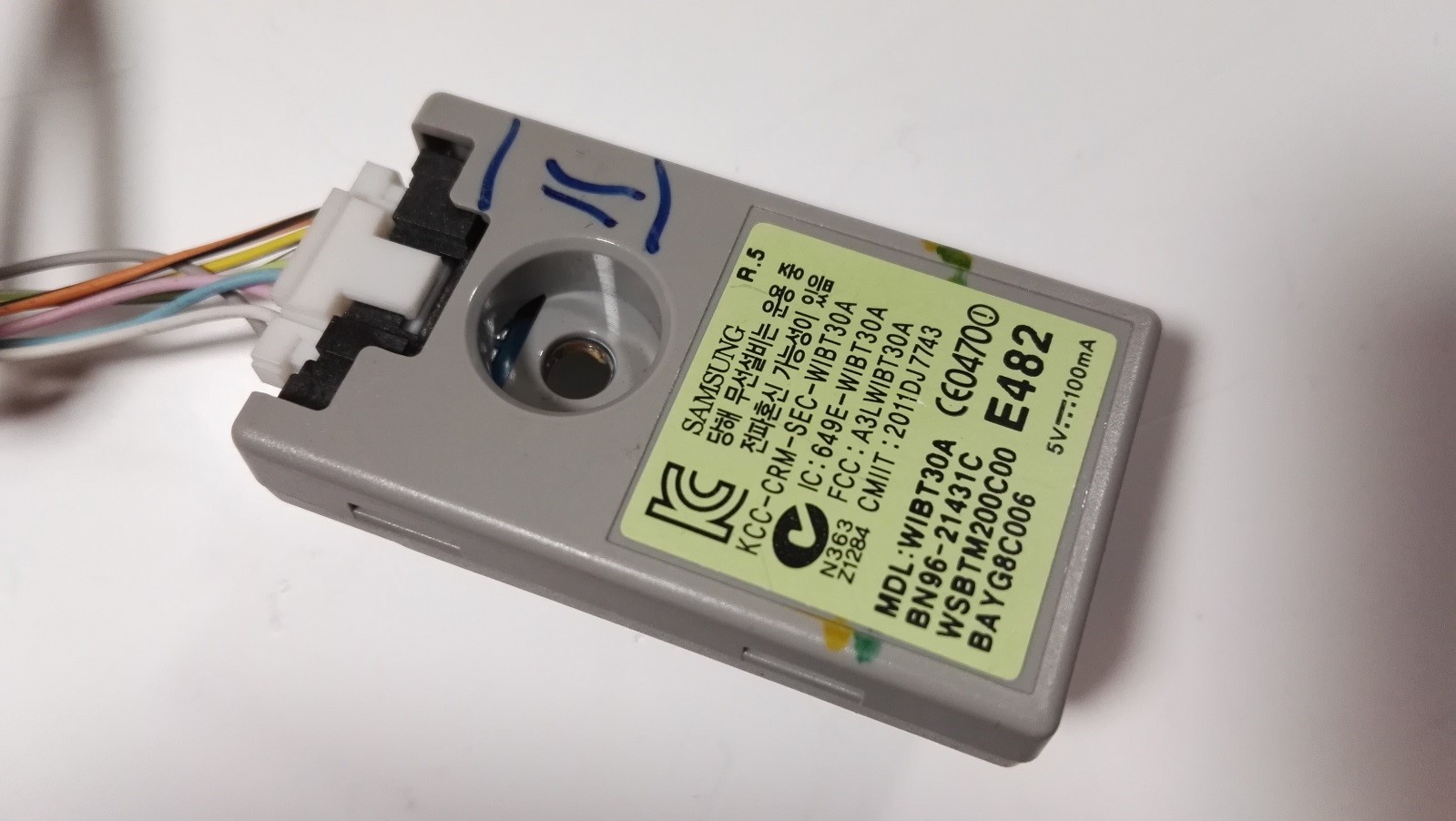

Модули Bluetooth и WI-FI требуются для приема и передачи данных по этим сетевым стандартам. На практике ломаются крайне редко и ремонт как правило не целесообразен в виду низкой стоимости. В некоторых случаях может потребоваться везти под заказ что может сказаться на сроках ремонта.
Заключение:
Хотим сказать, что ремонт современных телевизоров Samsung требует высокой квалификации специалистов и большого количества специализированной аппаратуры. Зачастую дилетанты, насмотревшись соответствующих видео на каналах YouTube и вооружившись примитивными инструментами и приборами пытаются произвести ремонт в домашних условиях. На практике такие попытки заканчиваются только увеличением стоимости ремонта в специализированных мастерских или приведением к состоянию полной не ремонтопригодности техники.
ЛУЧШЕ ДОВЕРЬТЕ СВОЮ ТЕХНИКУ ПРОФЕССИОНАЛАМ
Посвящаю эту статью одной прекрасной девушке живущей где то на улице Бирюзова, которая придала мне мотивации для окончания этой работы.
Инженер сервисного центра Жданович В.А.
