Ремонт подсветки в телевизоре LG 32LN575S. Фотоинструкция по доработке блока питания EAX64905001 LGP32-13PL1.
Вступление
В очередной раз нам приходиться чинить типовую болезнь телевизоров со светодиодной подсветкой. Героем сегодняшнего обзора будет LG 32LN575AS. Неплохой бюджетный телевизор с функцией Smart. За последних два года нами отремонтирована не меньше сотни таких аппаратов.
Диагностика
Проблема этого ТВ точно такая, как и у предыдущих его братьев. Звук есть, а изображения нет. Нам часто приходиться слышать такое описание проблемы от наших клиентов. Процедура ремонта нами уже не однократно описана в наших предыдущих статьях. Следовательно необходимо произвести ремонт подсветки.
Рекомендуем ознакомить с нашей статьей РЕМОНТ ПОДСВЕТКИ LED/НЕТ ИЗОБРАЖЕНИЯ В ТЕЛЕВИЗОРЕ

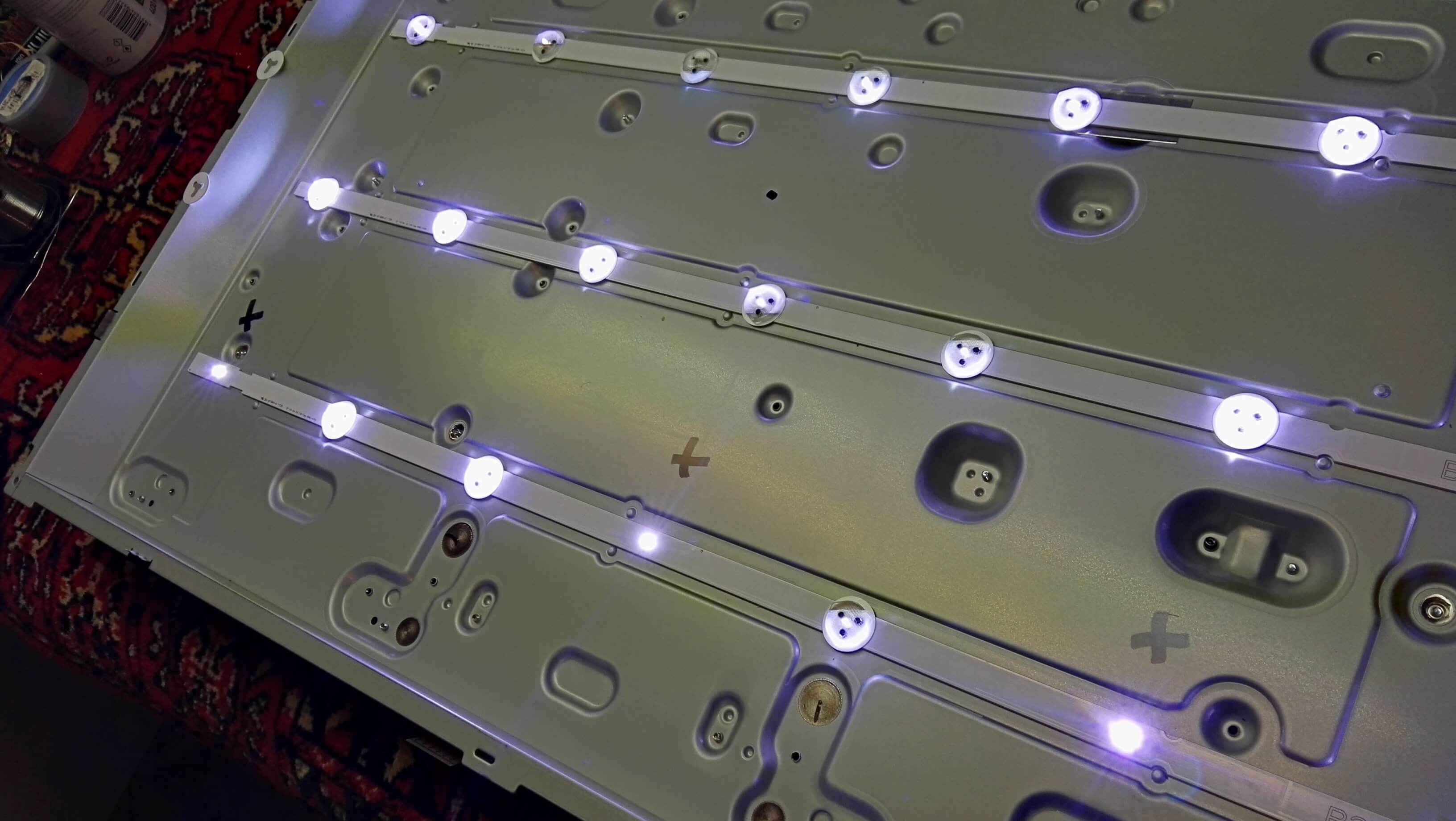

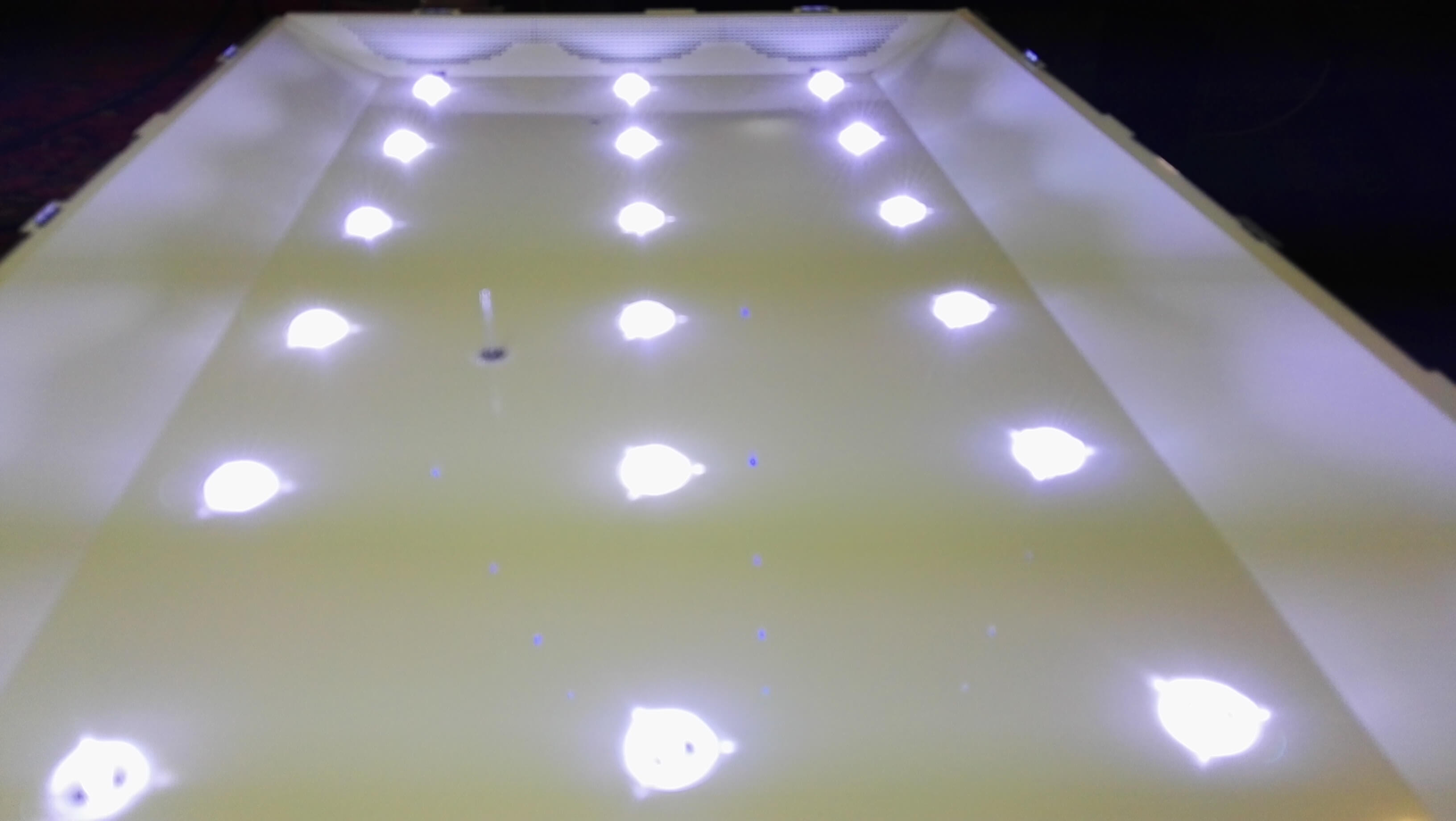

Фотографии отремонтированной подсветки
Ознакомьтесь с фото после ремонта. К сожалению мы нечаянно удалили большую часть фотографий. Осталось лишь несколько интересных кадров.
Доработка блока питания EAX64905001 LGP32-13PL1
Главной причиной выгорания диодов является завышенный ток на БП. Как нам кажется производители хитрят заставляя работать светодиоды на пике своих возможностей. У многих техника включается с самого утра и выключается только перед сном. Такой интенсивный режим работы приводит к ускоренному выгоранию подсвети. Особенно, если она работает на пике своих параметров.
Самый простой способ продлить срок службы прибора – это ограничить ток. Для этого следует доработать БП. Таким образом срок службы существенно продлевается.

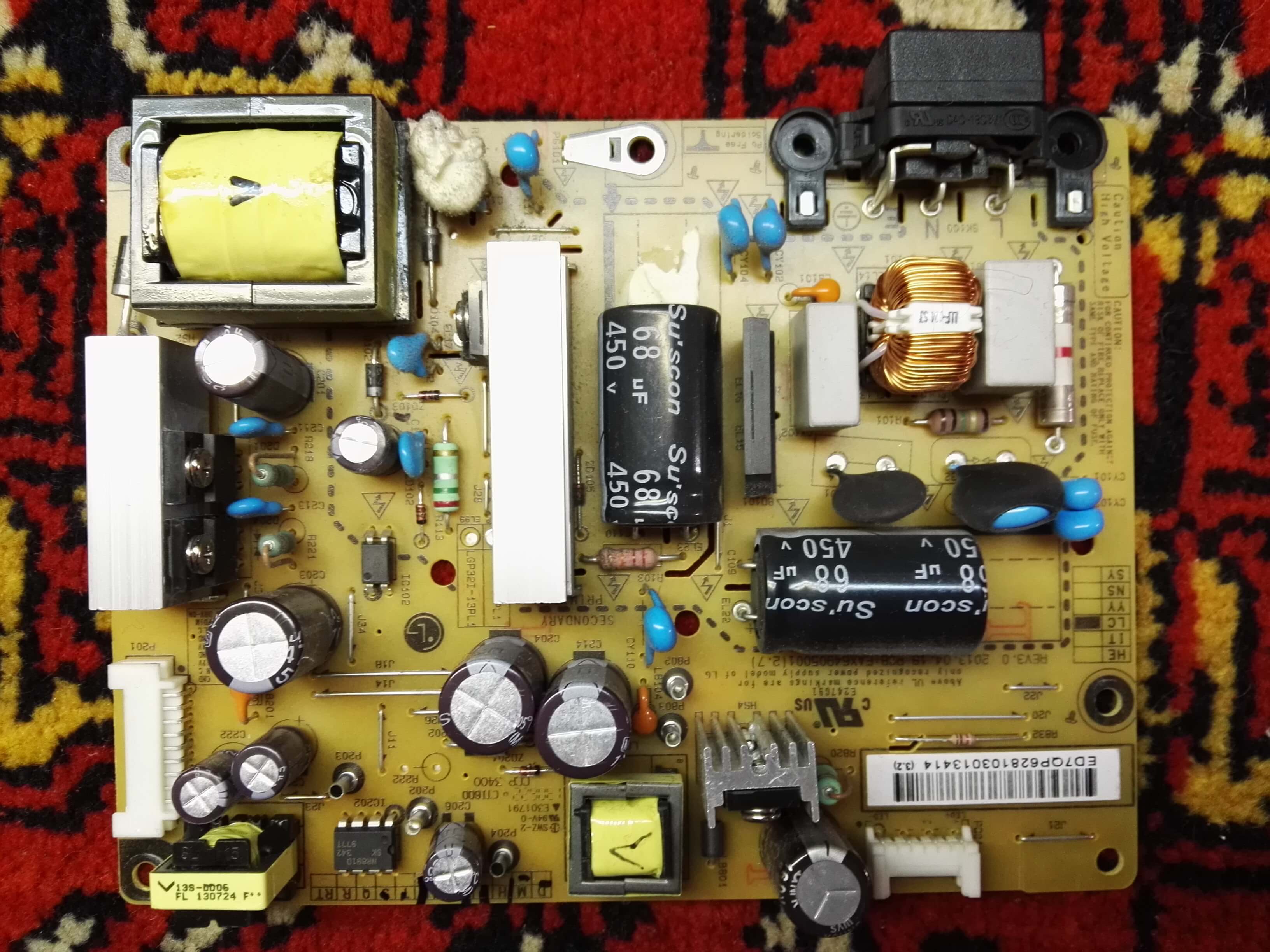

В составе этого TV идет БП EAX64905001 LGP32-13PL1. Его доработка представляет собой очень простую процедуру. На практике у нас дольше нагревается паяльник, чем происходит сам процесс модернизации. Просто следуй фотоинструкции ниже.

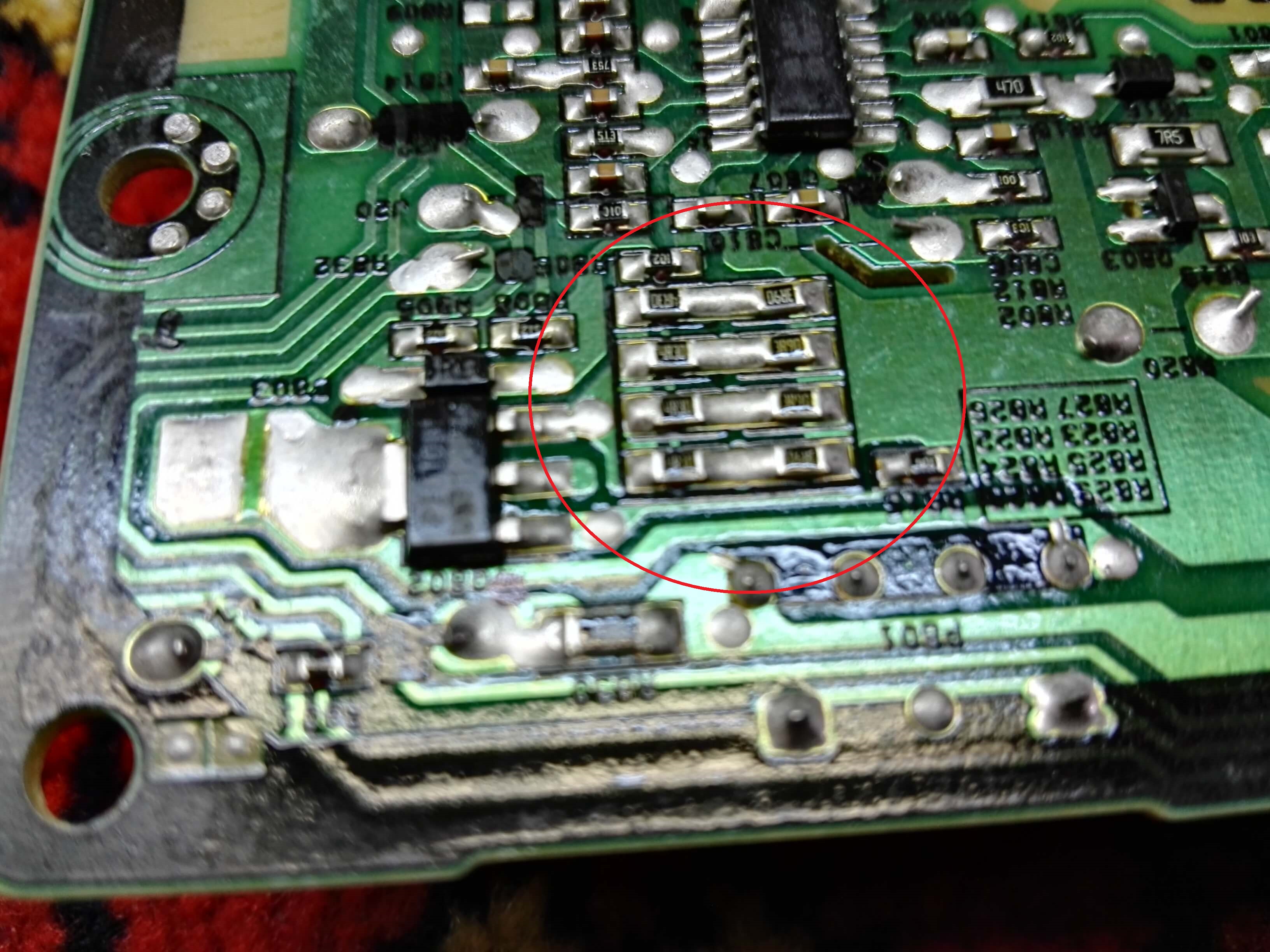

Найдите группу резисторов обведенных красным кольцом на фотографии. Она находится с обратной стороны блока.

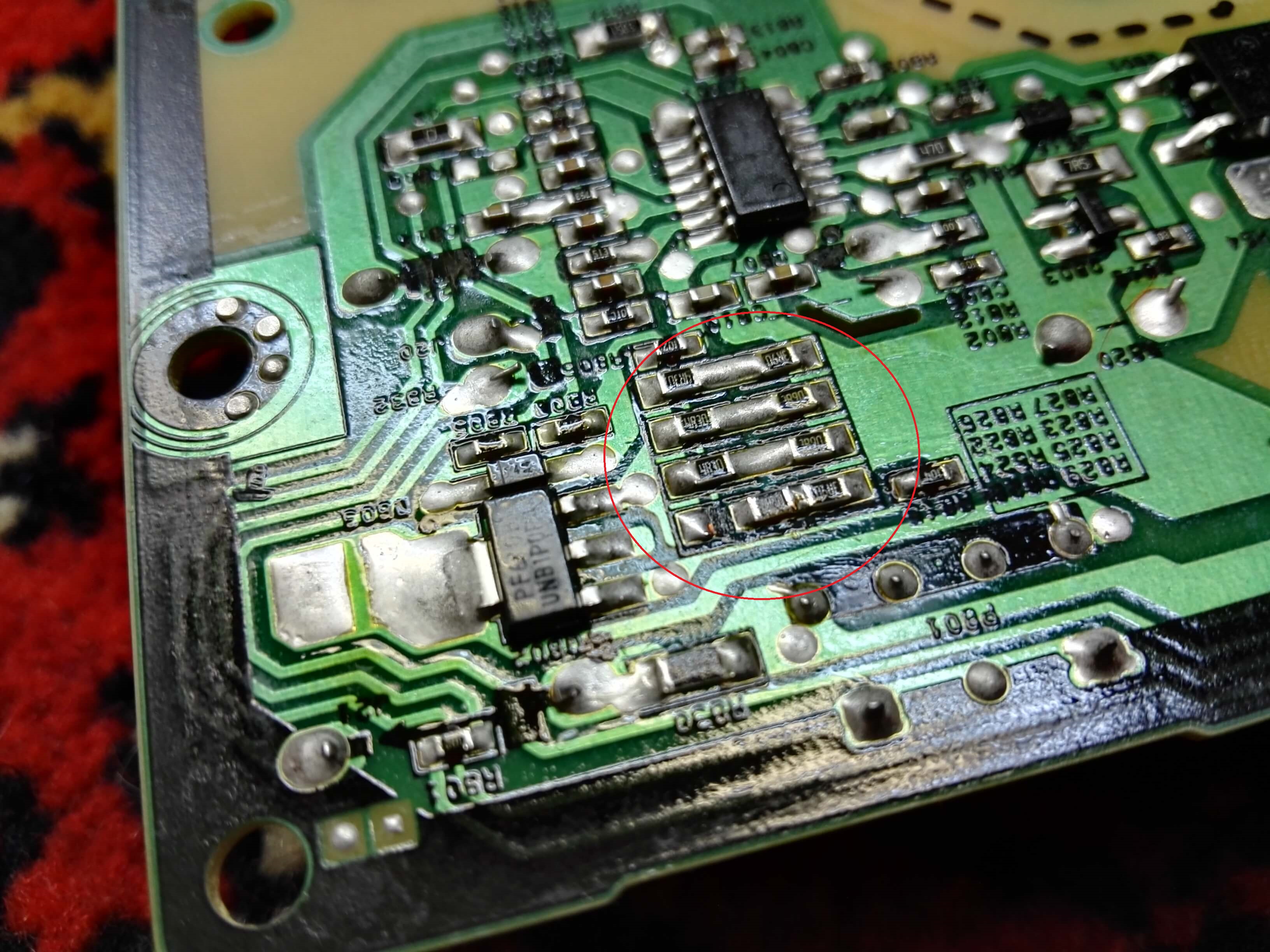

Сдвиньте один из резисторов в сторону при помощи паяльника. Можете также его просто полностью отпаять. Но мы предпочитаем сохранить его на БП на всякий случай. Вдруг потребуется вернуть в технику к заводскому состоянию. Также можно просто окуратно скусить кусачками. Строго не рекомендуем демонтаж при помощи паяльного фена. Текстолит очень плохого качества и начинает лопаться и идти пузырями. Даже небольшой перегрев может привести к термическим повреждениям.
По этой ссылке вы можете увидеть видеоинструкцию по доработке БП
Заключение
Стандартный ремонт который нами выполнялся многократно. Заменена была одна планка подсветки. Доработку БП мы сделали в подарок клиентам бесплатно. Стыдно требовать за такую работу деньги. Забрав бытовой прибор заказчик ушел вполне довольным. Надеемся вам пригодилась наша инструкция. Всем спасибо за внимание.
