Введение
Продолжаю цикл статей посвященной ремонту подсветки в телевизорах LG. В этот писать я буду про телевизор LG 42620V. Достаточно неплохая модель с функцией Smart TV. Выгорание светодиодной подсветки является типовой болезнью этого прибора. Ремонт требует предельной аккуратности и собранности мастера. Одно не осторожное движение может повредить матрицу, стоимость которой составляет 80 процентов стоимости самого жидкокристаллического телевизора. Если у вас нет приличного опыта ремонта сложной радиоэлектронной аппаратуры, не рекомендую пытаться проводить ремонт самостоятельно.
Мы всегда рады провести для вас консультацию по телефонам: +375 29 604 1000 +375 33 604 1000
Больше про такую поломку вы можете узнать из статьи РАЗБИЛИ ЭКРАН ТЕЛЕВИЗОРА. ЧТО ДЕЛАТЬ? ПРОДАТЬ НА ЗАПЧАСТИ ИЛИ ПРОБОВАТЬ РЕМОНТИРОВАТЬ.
В качестве бонуса я записал фото инструкцию по доработке блока питания EAX64905401 LGP42-13R2. Это операция делается с целью ограничения тока подсветки, так как позволяет продлить срок службы светодиодов.
Читай те так же нашу статью РЕМОНТ ПОДСВЕТКИ ТЕЛЕВИЗОРА
Ремонт подсветки телевизора LG 42LA620V
Аккуратно снимаем заднюю крышку телевизора.
Болты складируем в небольшой емкости.
Заднюю крышку кладем на отдельный стол.
Откручиваем болты крепящие рамку и аккуратно снимаем.
Матрицу аккуратно снимаем с поддона.
Следующим шагом убираем рассеиваетель и отражатели.
Внимательно обследуем планки на предмет подгоревших диодов.
В итоге пришлось заменить три комплекта светодиодной подсветки.
Следующим этапом ремонта будет обратная сборка.

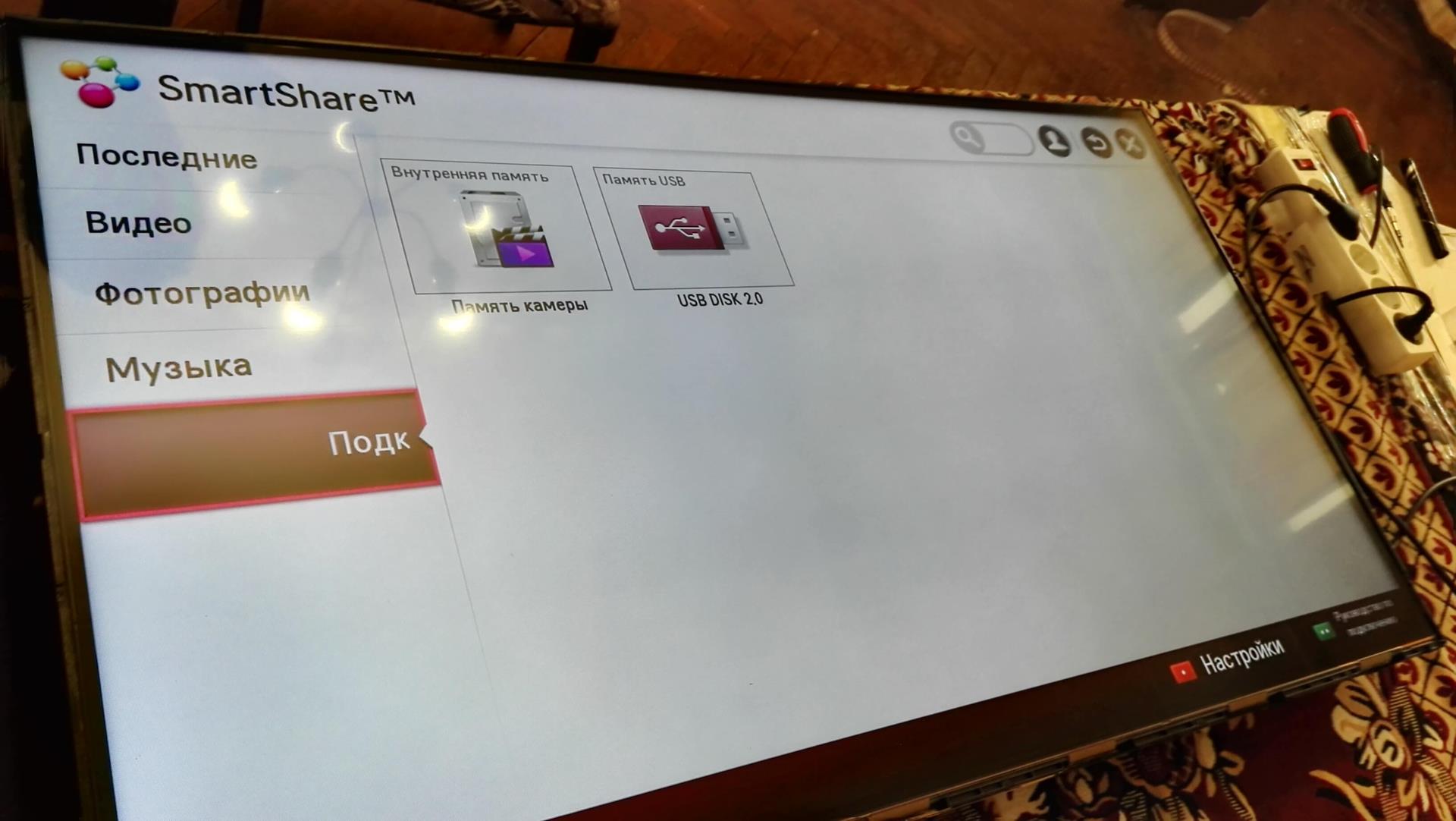

Тестирование показало что ремонт произведен качественно.
Советую так же прочитать статью РЕМОНТ ТЕЛЕВИЗОРОВ LG В МИНСКЕ

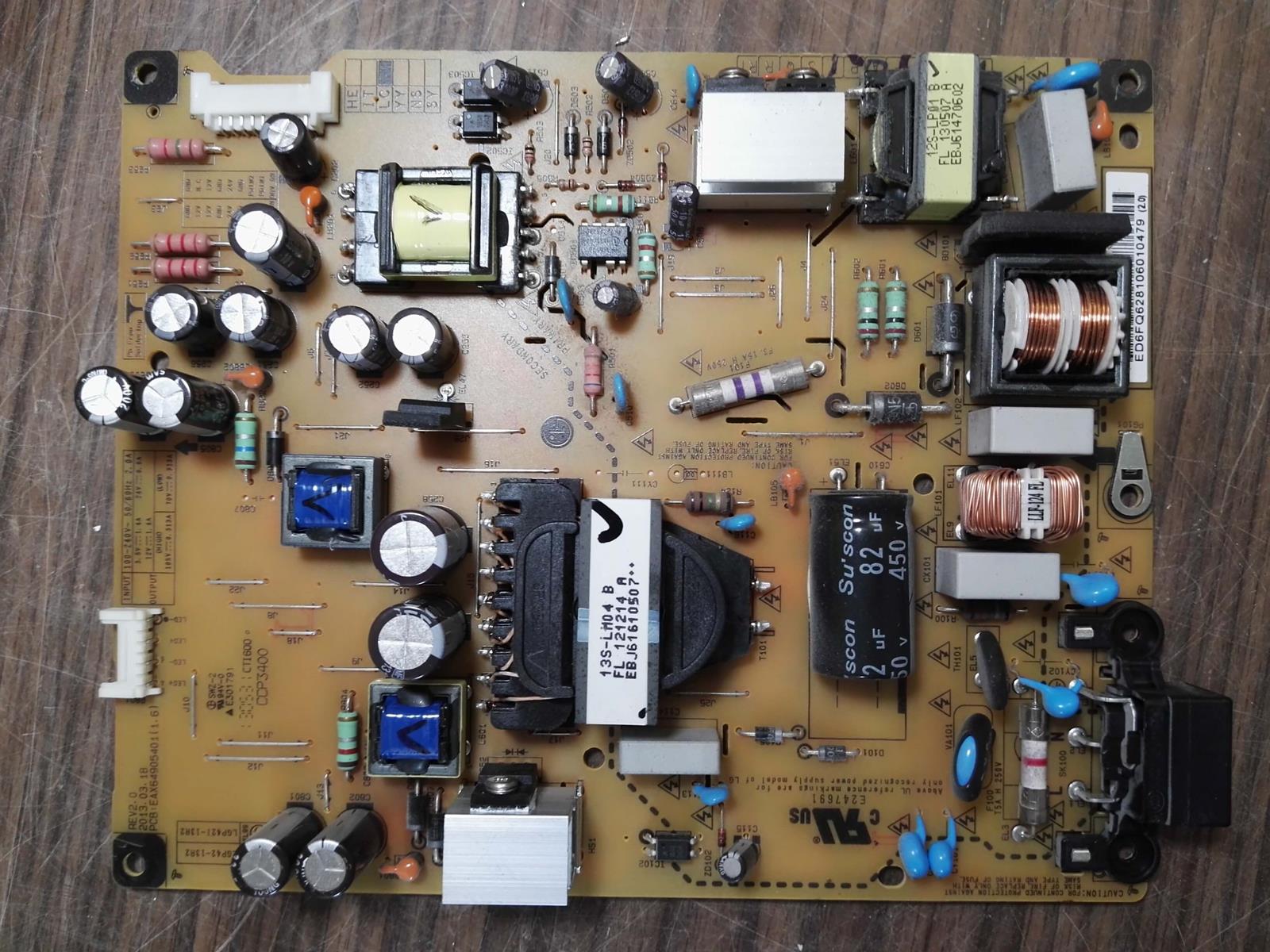

Доработка блока питания EAX64905401 LGP42-13R2
Процедура доработки занимает буквально несколько секунд. На практике паяльник греется дольше, чем уходит времени на ограничение тока подсветки.

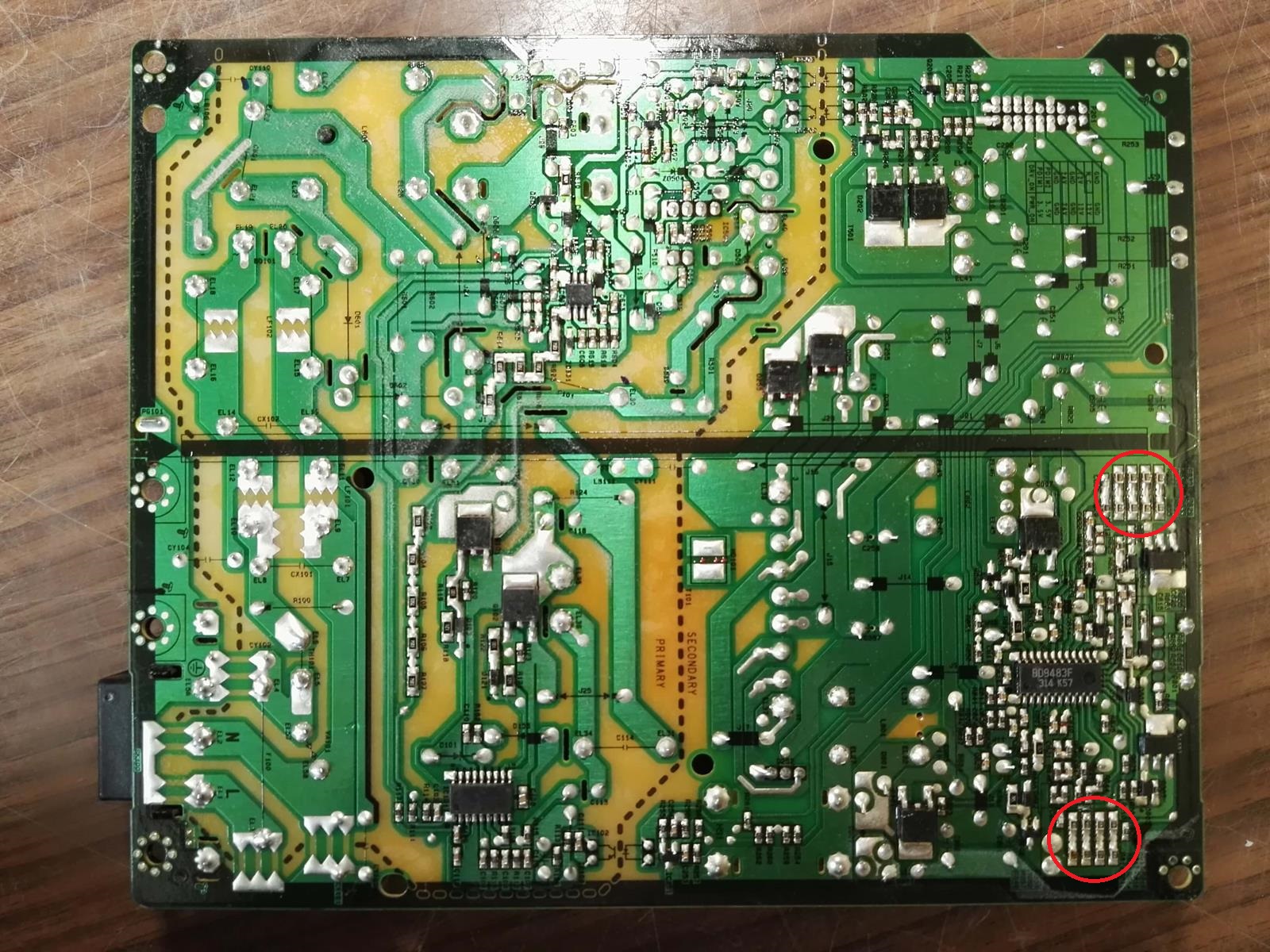

Необходимо найти две группы резисторов с обратной стороны платы.

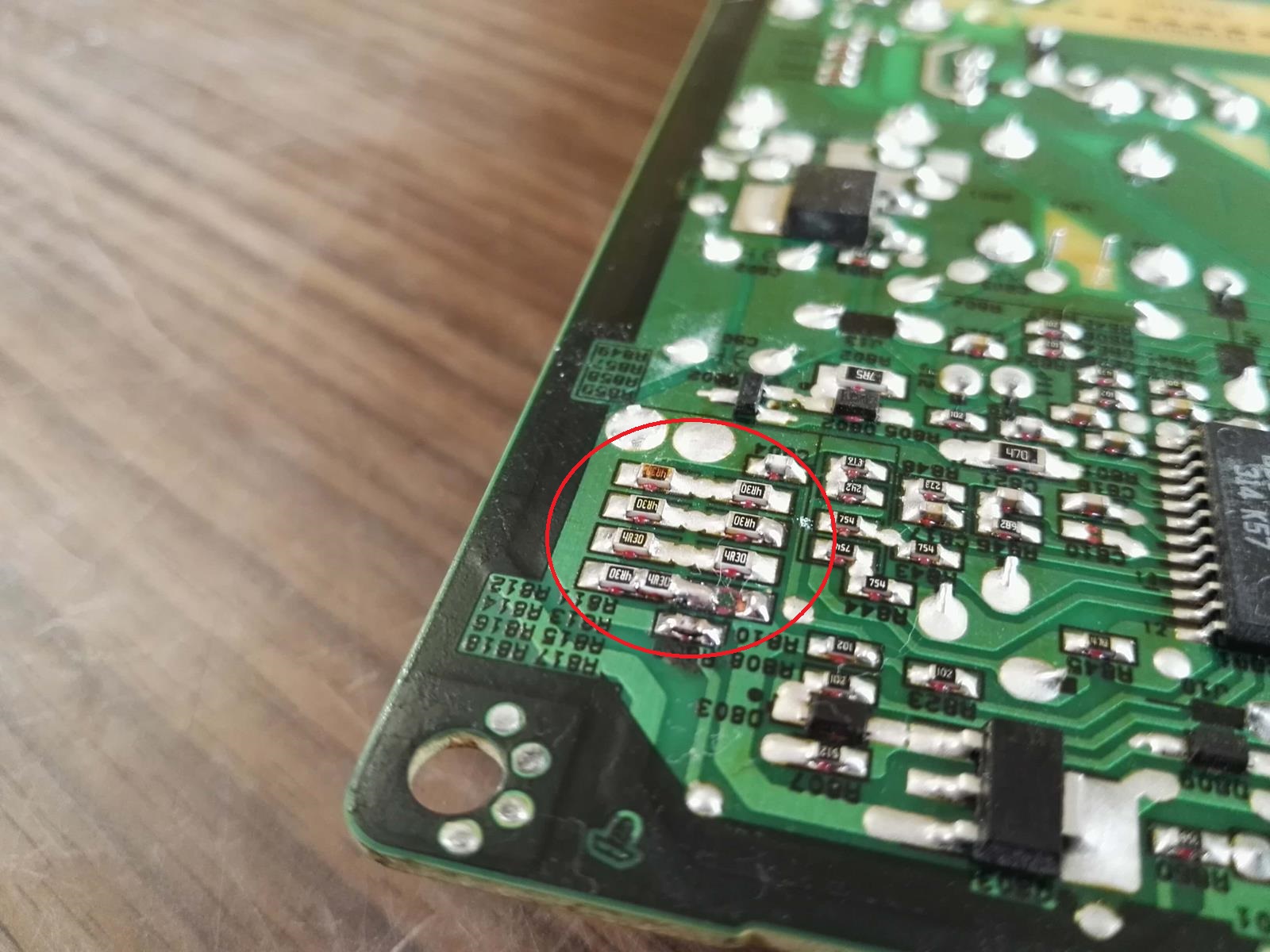

В каждой из групп надо удалить по одному резистору, как показано на фото. Мы обычно сдвигаем паяльником аккуратно в сторону. Делается это на случай, если потребуется вернуть блок к заводскому состоянию. Так же его можно просто выкинуть. Многие вместо отпайки просто скусывают резак кусачками. Вот что я не посоветую делать, так это удалять при помощи паяльного фена. Текстолит этого блока весьма плохого качества. При нагреве феном моментально начинает трещать и идти пузырями.
