И снова здравствуйте уважаемые читатели нашего ресурса. В очередной раз в наши умелые руки поступил телевизор с поломкой светодиодной подсветки. За время работы нашего сервиса мы произвели несколько тысяч ремонтов такого вида поломок.
Мы всегда ради проконсультировать вас по вопросам поломки телевизора по телефонам +375 29 604 1000 +375 33 604 1000
Наш сегодняшний больной – телевизор LG 32LN540V. Простой телевизор, без всяких фич и наворотов. Обычно он встречается у пенсионеров. Со слов владельцев, телевизор был в пользовании у бабушки. Где то за неделю до поломки бабушка стала жаловаться, что у телевизора начала тускнеть и временами пропадать картинка. Внуки вначале думали, что у бабушки просто садится зрение. Но в один прекрасный момент изображение совсем пропало и внуки поехали спасать бабушку. По приезду они убедились что с бабушкой все в порядке, а пострадал именно телевизор. Быстро обратившись к гуглу они нашли сайт нашей компании. Приняв заказ, мы незамедлительно выслали специалиста. Приехав на заказ он быстро убедился, что проблема в подсветке. И так он оказался в стенах нашей мастерской.
Разбор и состав телевизора
Первым делом следует аккуратно положить телевизор экраном в низ на стол. Так же нужно осмотреть корпус на предмет царапин, сколов и трещин.
Сняв заднюю крышку производим первичный обзор модулей и компонентов ТВ.
Под крышкой телевизора находятся майн плата, блок питания и плата T-CON. Ниже по тексту мы подробнее поговорим про каждый установленный модуль.
EAX64891306
Плата майн EAX64891306. Обычный компонент бюджетных телевизоров LG прошлых лет. На практике никогда не ломается, за исключением случаев скачков напряжения.
6870С-0452А
Плата T-CON 6870С-0452А. Требуется для формирования дежурных напряжений матрицы и раскладывания сигнала по LVDS шине на RGB кодировку.
Блок питания EAX64905001 LGP32-13PL1. Обычный спутник недорогих телевизоров LG диагональю 32 дюйма.
Снимаем пластиковую декоративную рамку матрицы. Делать это следует осторожно, легко сломать пластиковые крепления.
Рамку откладываем к крышке и динамикам телевизора.
Следующим шагом следует снять металлические рамки которые непосредственно удерживают матрицу.
Предельно аккуратно следует откручивать болты удерживающие металлические рамки. Болты сделаны из мягкого металла и очень легко сорвать шлицы.
И вот наступила очередь матрицы. Не забываете что скол матрицы ставит крест на судьбе телевизора.
Если это произошло – читайте РАЗБИЛИ ЭКРАН ТЕЛЕВИЗОРА. ЧТО ДЕЛАТЬ? ПРОДАТЬ НА ЗАПЧАСТИ ИЛИ ПРОБОВАТЬ РЕМОНТИРОВАТЬ.

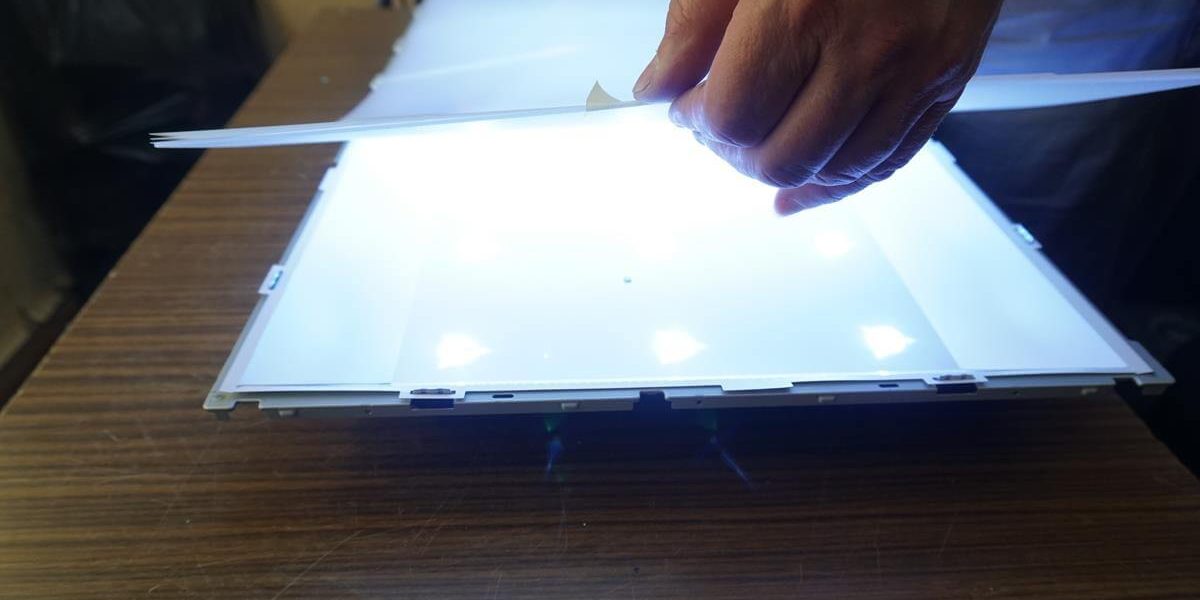

Снимаем пластиковую рамку в которая удерживает листы рассеиватели.
Снимаем рассеиватели – главное на забывать, что на них хорошо остаются следы потных рук, которые потом замечательно видны на светлом фоне включенного телевизора.
Убираем лист заднего отражателя. Делать это следует аккуратно, так как он легко рвется.
Откладываем вместе с корпусными деталями.
Ремонт подсветки телевизора LG 32LN540V
В телевизоре сгорело два светодиода, но и живые выглядят плохо – сильно синят.
В итоге согласовали полную замену подсветки.
Осталось собрать телевизор и выдать довольному клиенту.
Приступаем к сборке ТВ.
Перед окончательной сборкой проводим предварительное тестирование.
Окончательное тест показал безупречную работу прибора.
Доработка блока питания EAX64905001 LGP32-13PL1 (ограничение тока подсветки)
Про доработку мы уже писали в нашей статье РЕМОНТ ПОДСВЕТКИ В ТЕЛЕВИЗОРЕ LG 32LN575S. ФОТОИНСТРУКЦИЯ ПО ДОРАБОТКЕ БЛОКА ПИТАНИЯ EAX64905001 LGP32-13PL1
Заключение
После выдачи ТВ, на следующий день нам позвонили внуки бабушки. С их слов, бабушка была на седьмом небе от счастья. Приятно когда твой труд доставляет радость окружающим.
