Введение
Здравствуйте уважаемый читатель. Большое вам спасибо что тратите время на прочтение нашей статьи. В этот раз мы опять поведем разговор про ремонт подсветки телевизора. Сегодняшним нашим героем будет очень распространенная модель LG 32LB561U. В наш сервис он пришел после ремонта в другой мастерской. После этого ремонта ТВ проработал три месяца и опять сломался. Владельцы не захотели ругаться и решили обратиться к другим мастерам. В итоге TV оказалась в наших опытных руках. Поломку мы определили быстро, дело было в подсветка – и нам осталось только произвести ремонт.
Мы всегда рады провести консультацию по телефонам: +375 29 604 1000 +375 33 604 1000
Рекомендуем очень познавательную статью РЕМОНТ ТЕЛЕВИЗОРОВ LG В МИНСКЕ
Разбираем телевизор
Снять заднею крышку не составило большого труда и тут нас сразу привлекла занимательная доработка.
Специалисты производившие ремонт до нас вот так образом доработали блок питания. Сделано это было для ограничение тока подсветки с целью продления ее срока эксплуатации. Нас сразу смутил такой способ доработки, ведь существуют куда более просты и не менее надежные способы.
В составе этого ТВ идет блок питания EAX65391401 LGP32-14PL1. Он устанавливается в огромном количестве телевизоров LG диагонали 32 дюйма серии LB.
Доработка блока питания EAX65391401 LGP32-14PL1
Про доработку подробно рассказано в нашей статье РЕМОНТ ПОДСВЕТКИ В ТЕЛЕВИЗОРЕ LG 32LB582V. ДОРАБОТКА БЛОКА ПИТАНИЯ EAX65391401 LGP32-14PL1. ИНСТРУКЦИЯ ПО ОГРАНИЧЕНИЮ ТОКА.
Так же в составе TV идет майн плата EAX65388005 LC43B/LD43B/LB43T.
Аккуратно снимаем рамку телевизора.
Откладываем ее аккуратно в сторону к задней крышке и динамикам.
При снятии матрицы следует не забывать, что любой скол сделает ее использование не возможным.
Если это произошло читайте нашу статью РАЗБИЛИ ЭКРАН ТЕЛЕВИЗОРА. ЧТО ДЕЛАТЬ? ПРОДАТЬ НА ЗАПЧАСТИ ИЛИ ПРОБОВАТЬ РЕМОНТИРОВАТЬ.
Так матрица выглядит без корпуса.
Ремонт подсветки телевизора LG 32LB561U

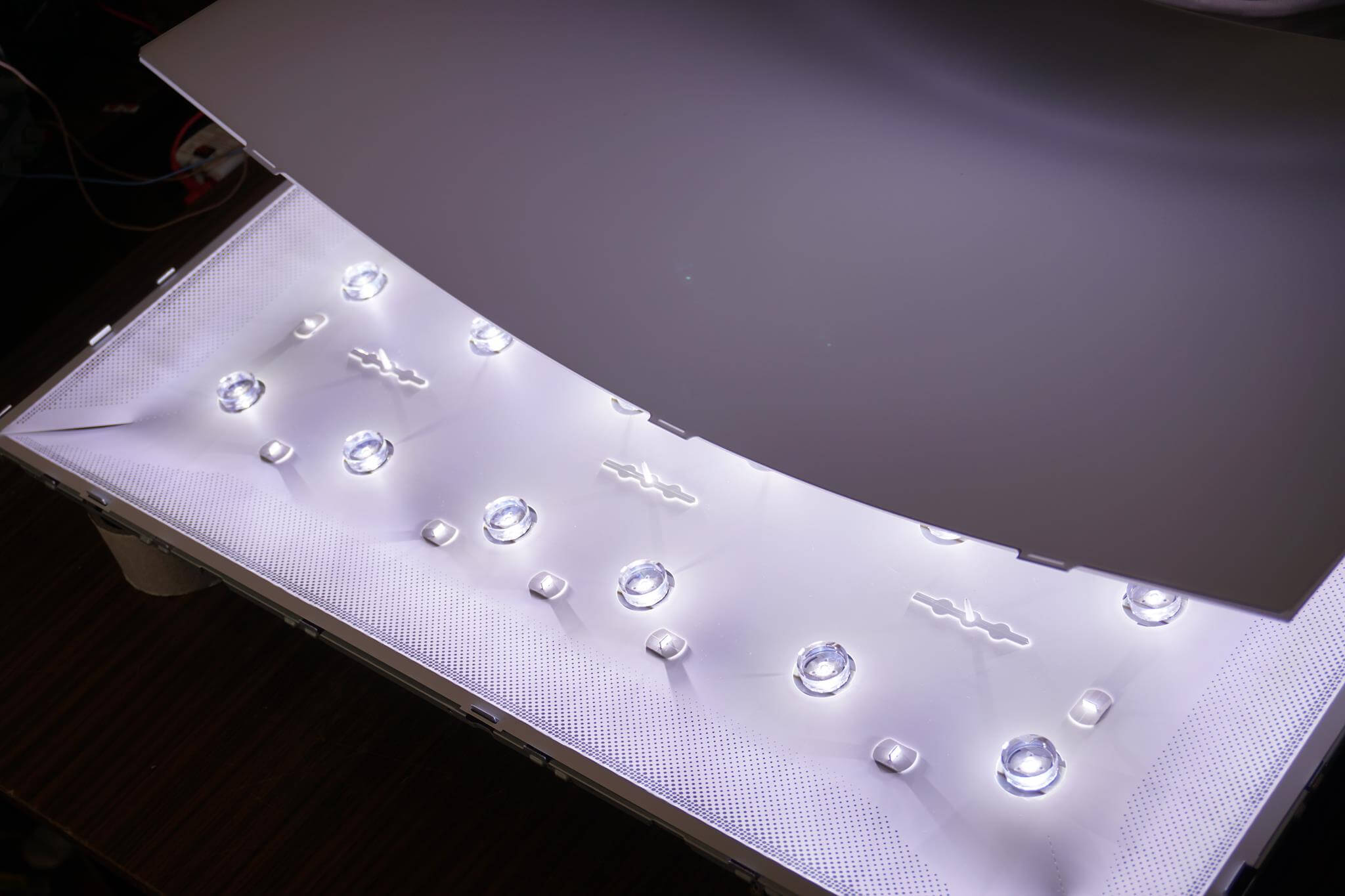

И вот мы наконец добрались до подсветки, осталось снять лист отражателя.
Снимаем заглушки удерживающие лист.
И вот мы наконец добрались до подсветки.
Диагностика показал что подсветку лучше заменить полностью.
Обратите внимания как неаккуратно запаяли диод паяльникам предыдущие мастера. Для пайки использовали простой паяльник и припой который не подходит для таких работ. Так же нас повеселило использования для приклейки линзы термопистолета. Неужели мастера не могли использовать качественный клей которого полно в специализированных магазинах.

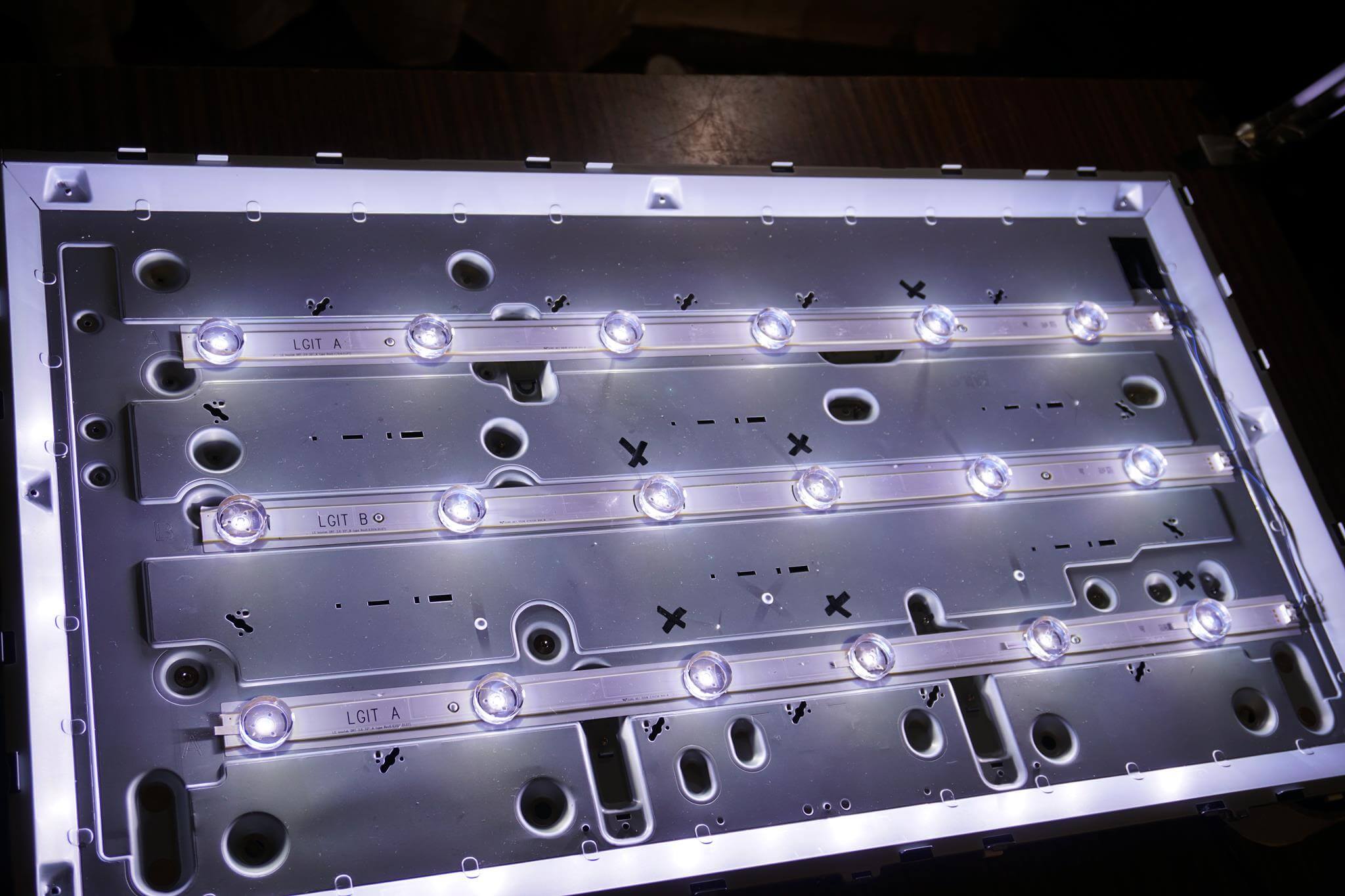

Замена подсветки прошла в штатном режиме, осталось только наклеить линзы Френеля.
Процесс наклейки конечно довольно муторный, но нас он не пугает. Все делается в штатном режиме с соблюдением всех правил технического процесса.

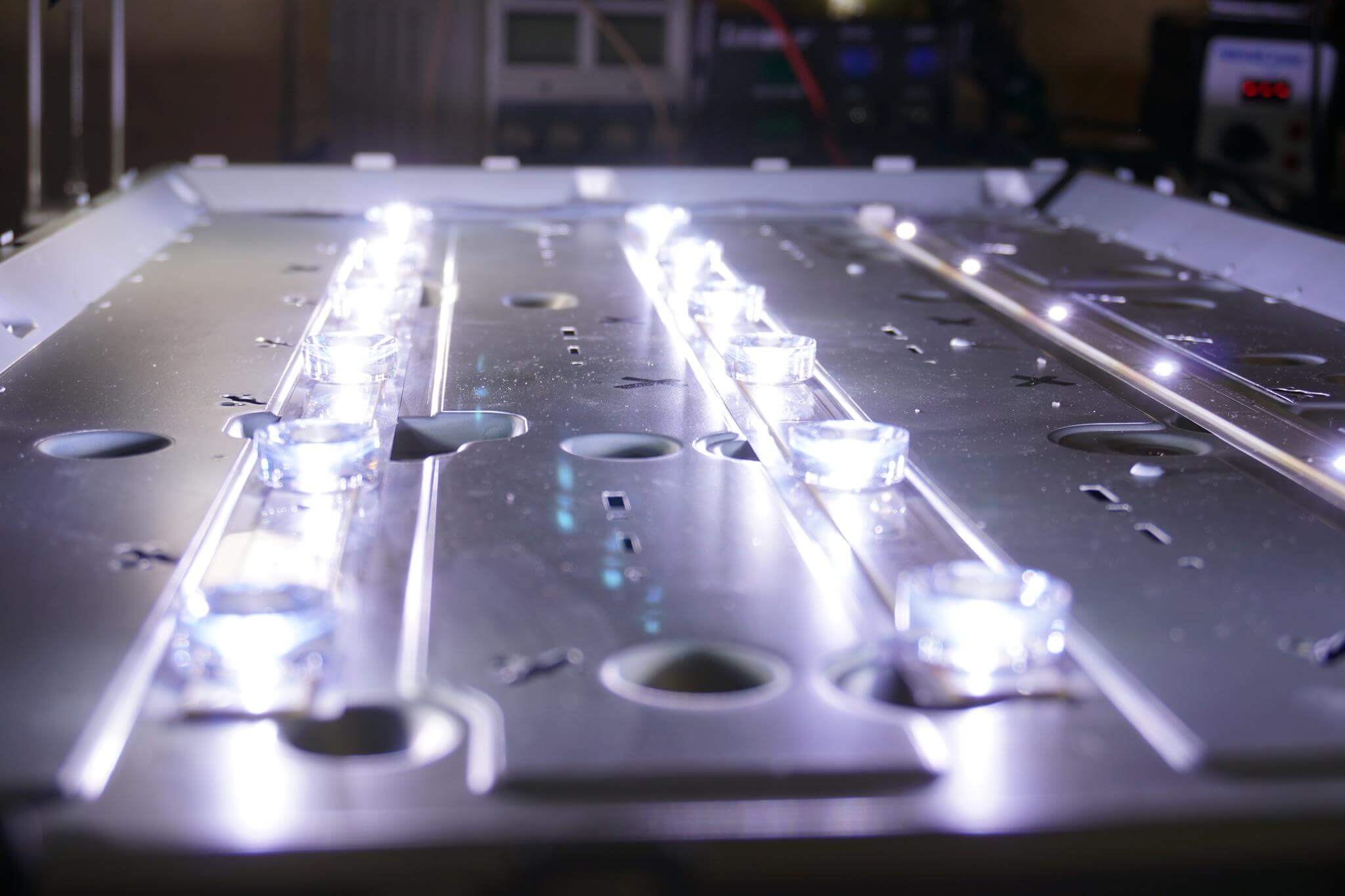

Результат как всегда безупречен.

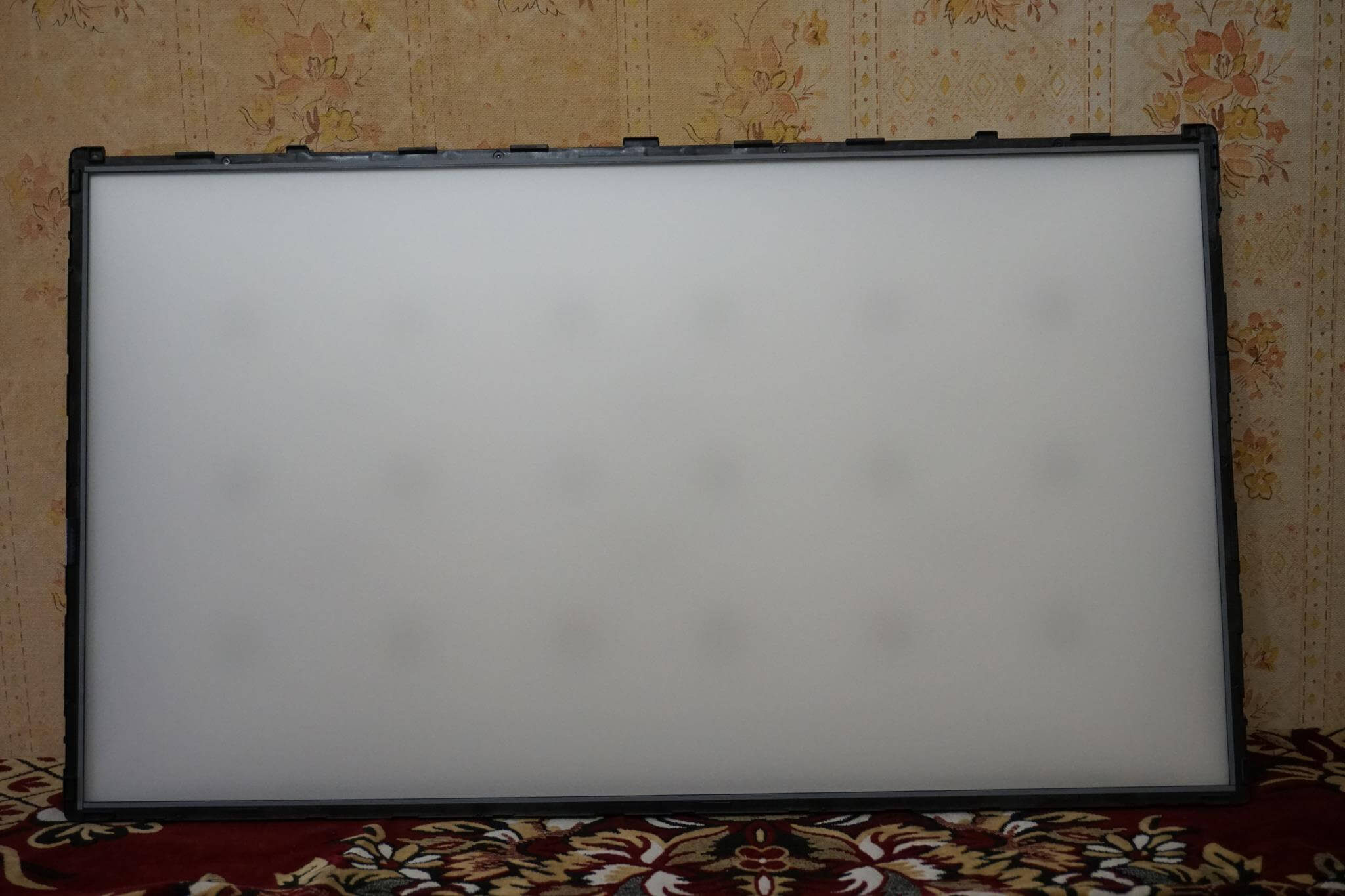

Начинаем обратную сборку ТВ.
Осталось только накинуть матрицу и насладиться результатами проделанной работы.
Работа сделана на отлично. Осталось только сдать технику клиенту и приступить к наработке материала для очередной статьи.
