Прогрев BGA процессора телевизора

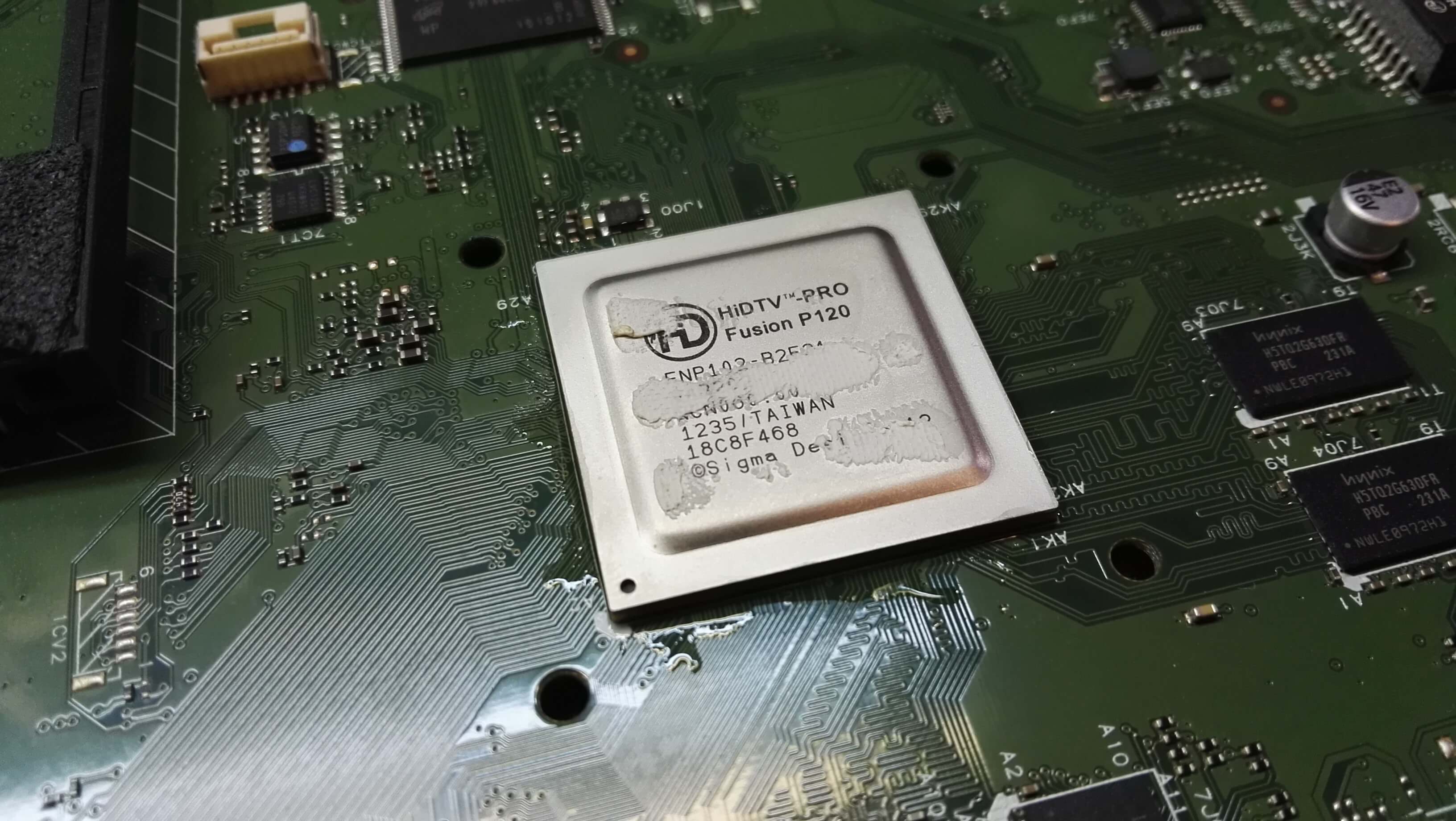

Наши коллеги из партнерского сервисного центра попросили прогреть процессор на майн плате Philips 3104 313 65664. Отвал процессора является очень частой проблемой этой платы. Не в каждой мастерской имеет необходимое профессиональное паяльное оборудование. К счастью у нас оно есть и активно используется с 2012 года.

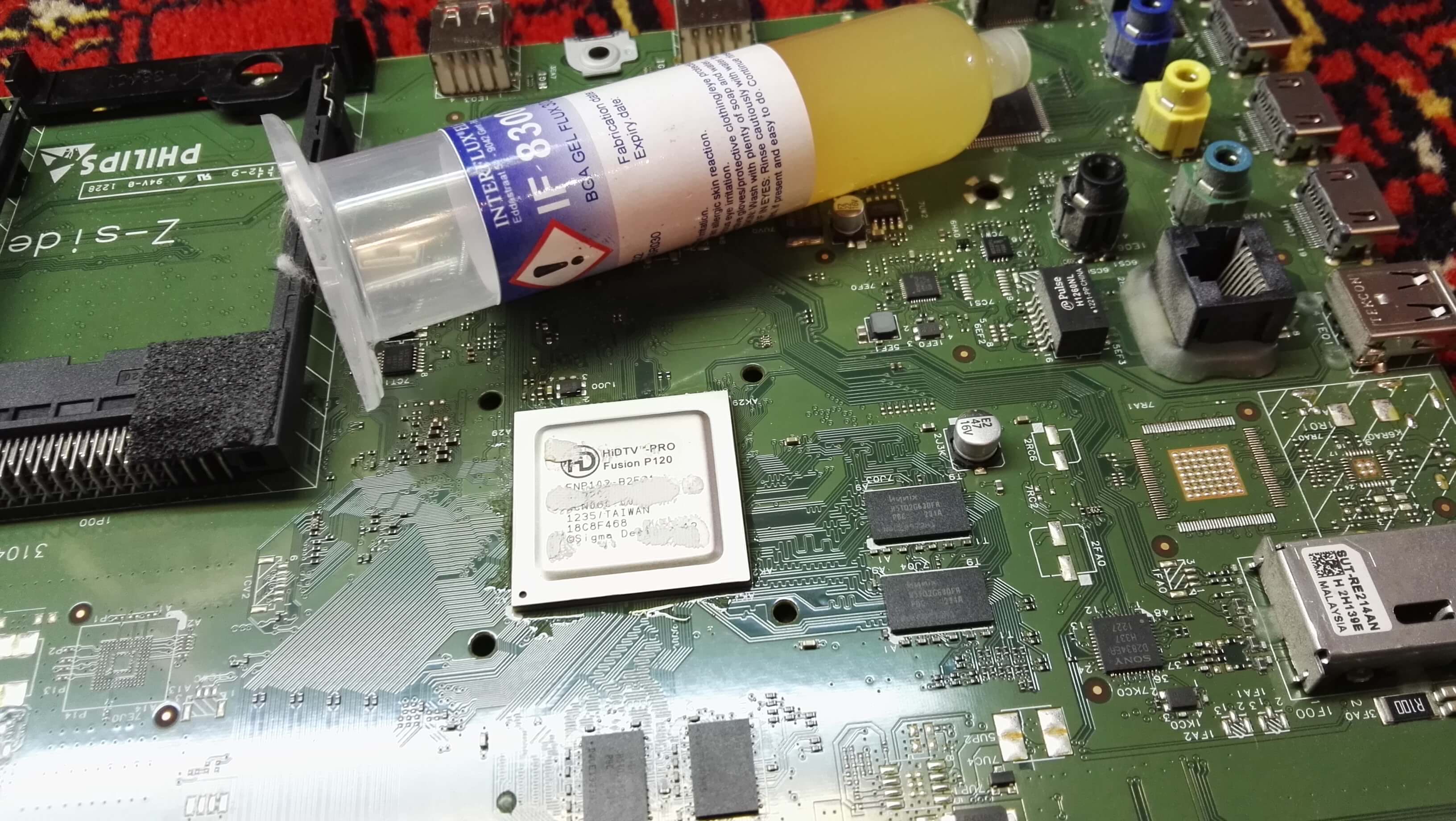

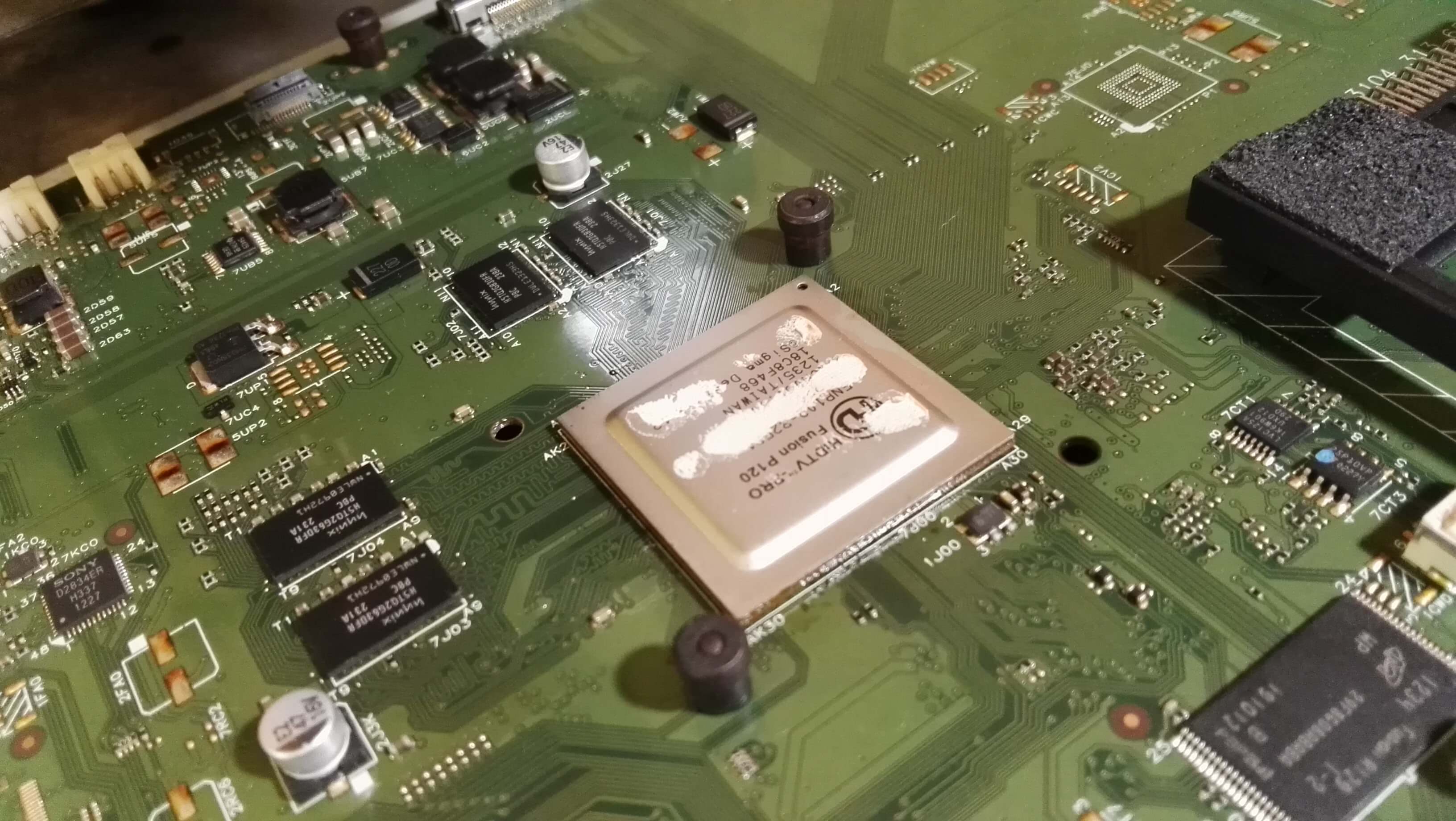

Перед пайкой нанесли флюс
Используем флюс Interflux IF8300
Больше вы можете узнать из статьи ОБЗОР РАСХОДНЫХ МАТЕРИАЛОВ ПРИМЕНЯЕМЫХ В РЕМОНТЕ ТЕЛЕВИЗОРОВ

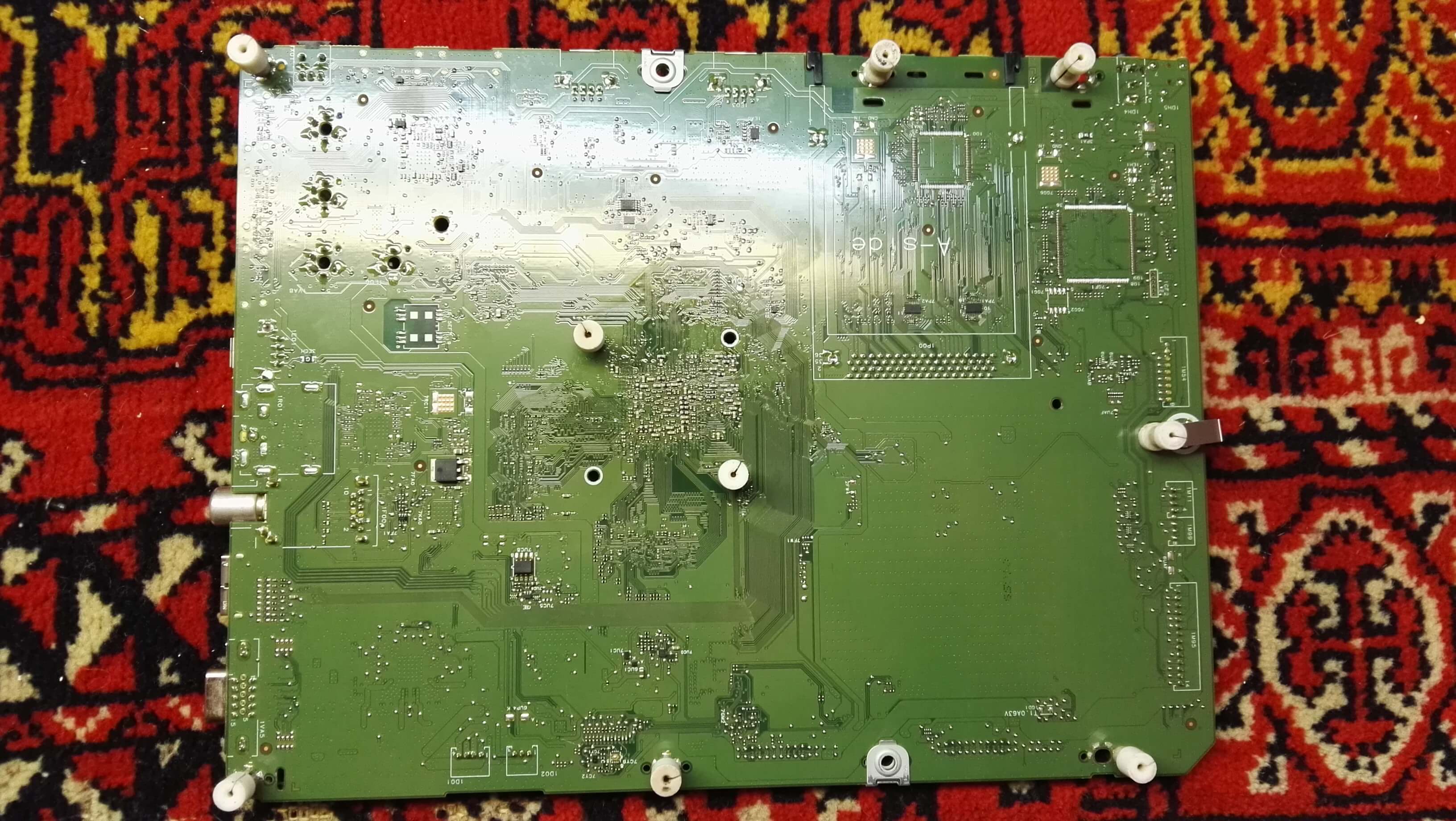

Перед установкой на паяльную станцию одеваем на плату фторопластовые стойки

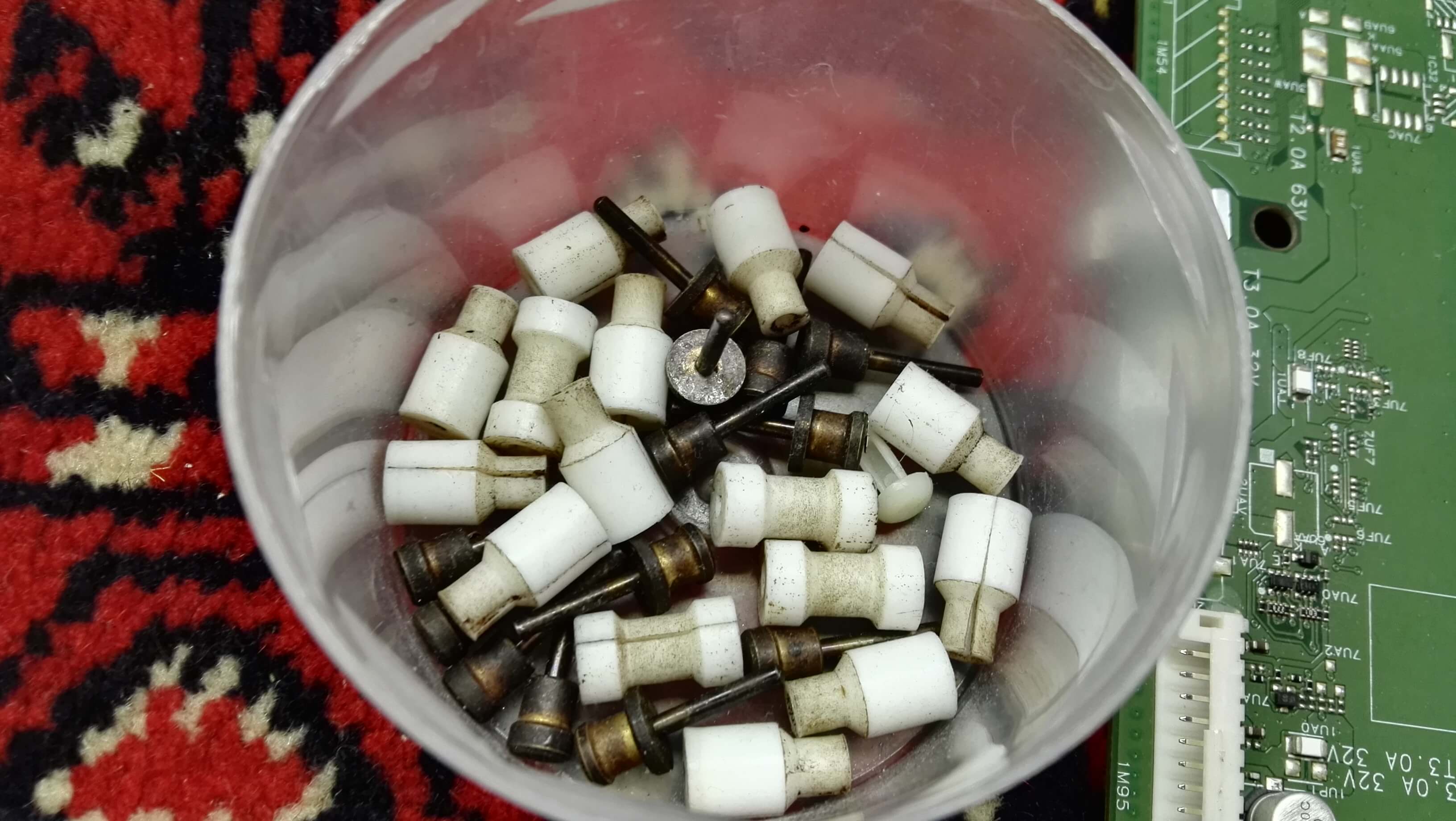

Фторопластовые стойки крупным планом

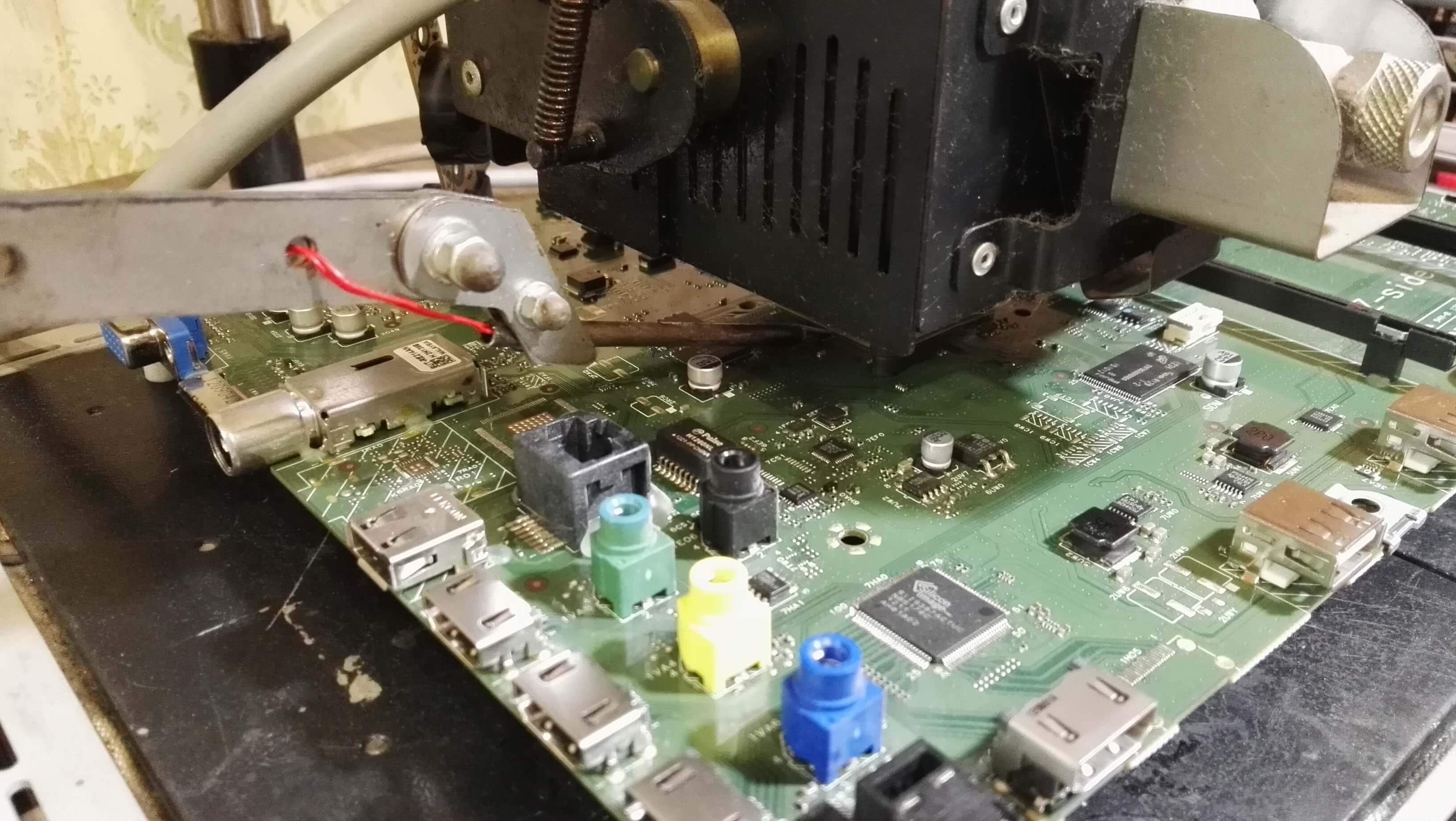

Устанавливаем термодатчик инфракрасной паяльной станции ИК-650 и прицеливаем с помощью лазерного указателя голову верхнего подогрева
Небольшой обзор инфракрасной паяльной станции Термопро ИК-650

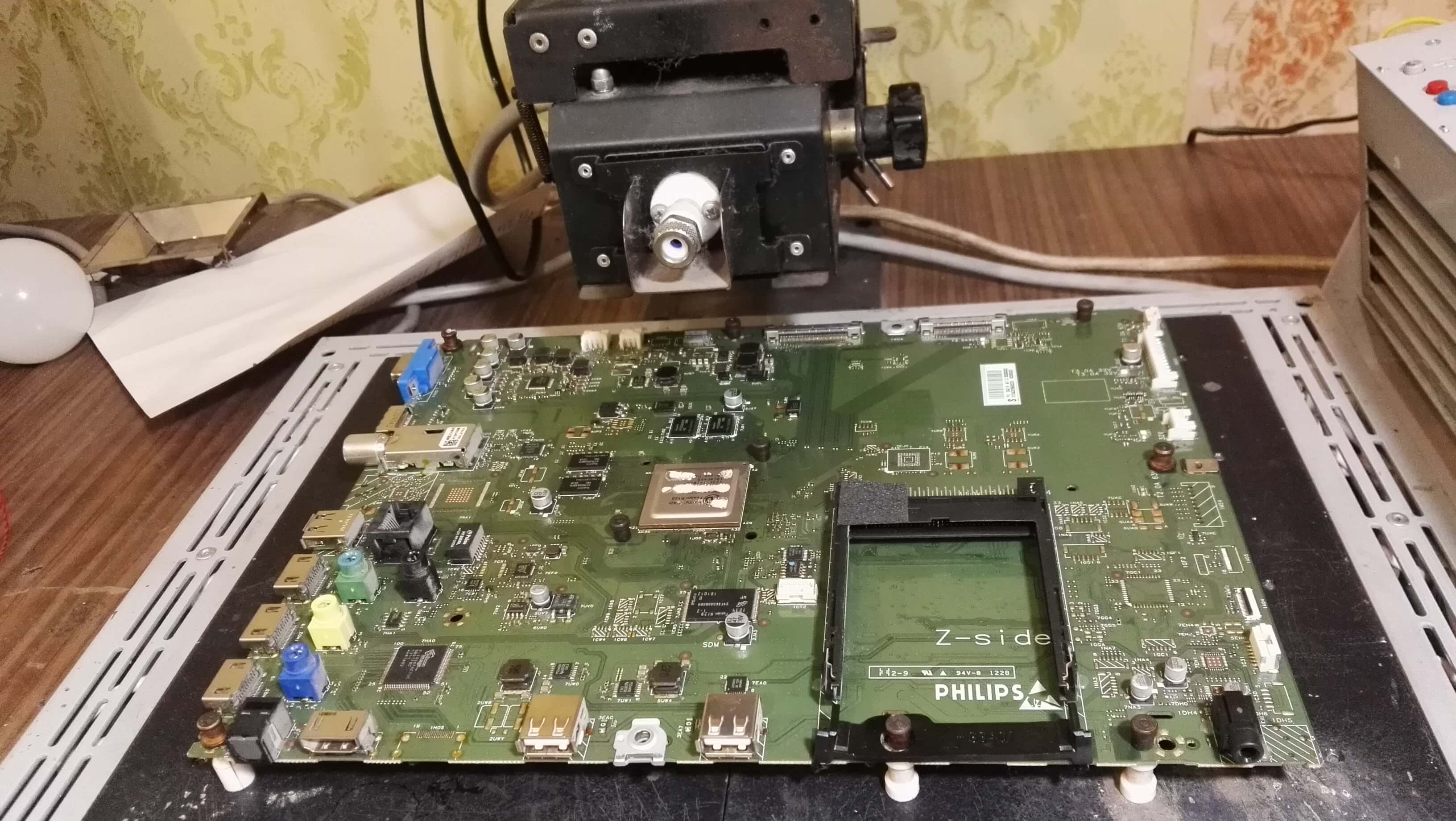

Опускаем верхний нагреватель на высоту согласно технической документации станции

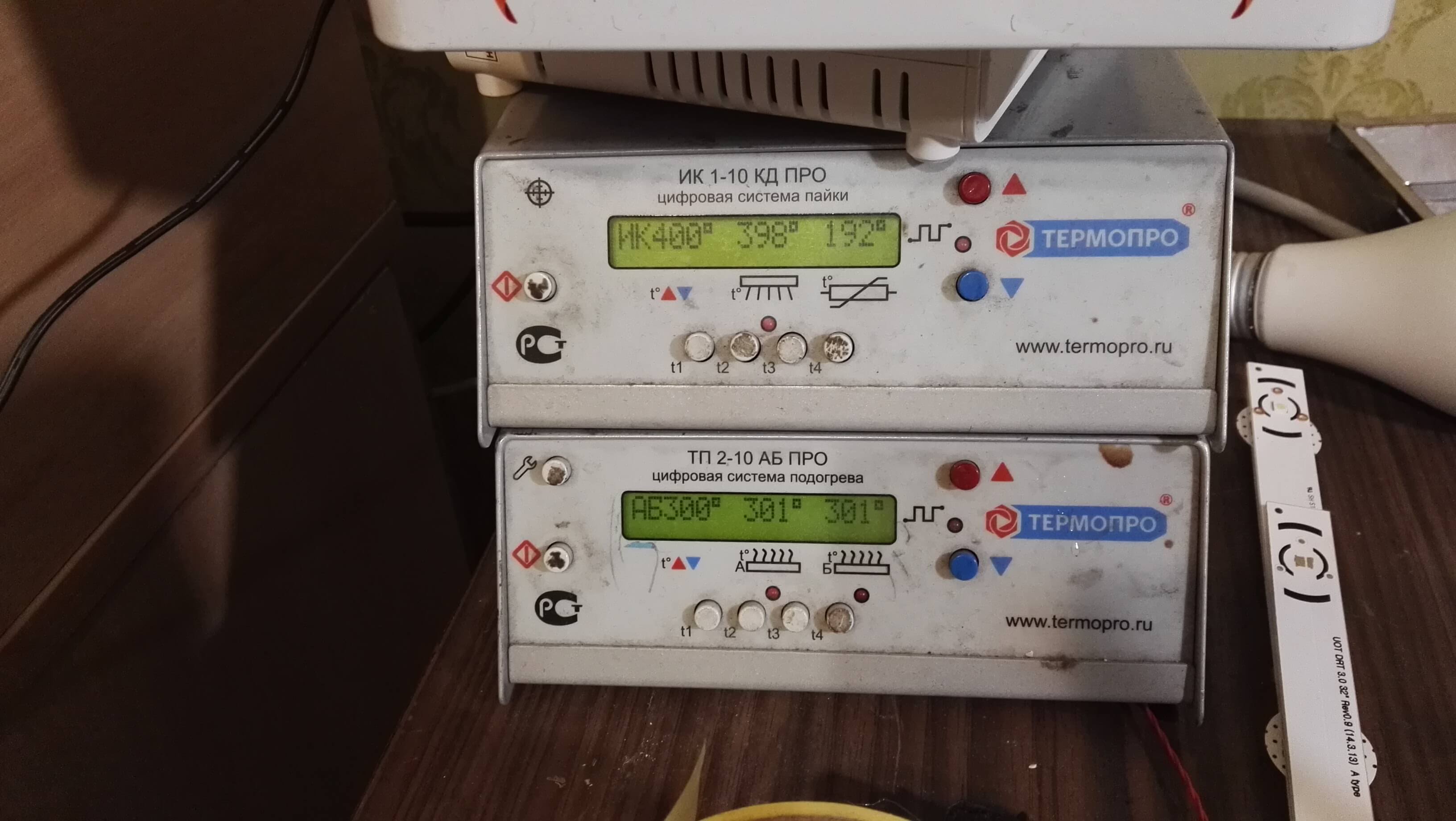

На модулях управления станцией задаем необходимые режимы пайки

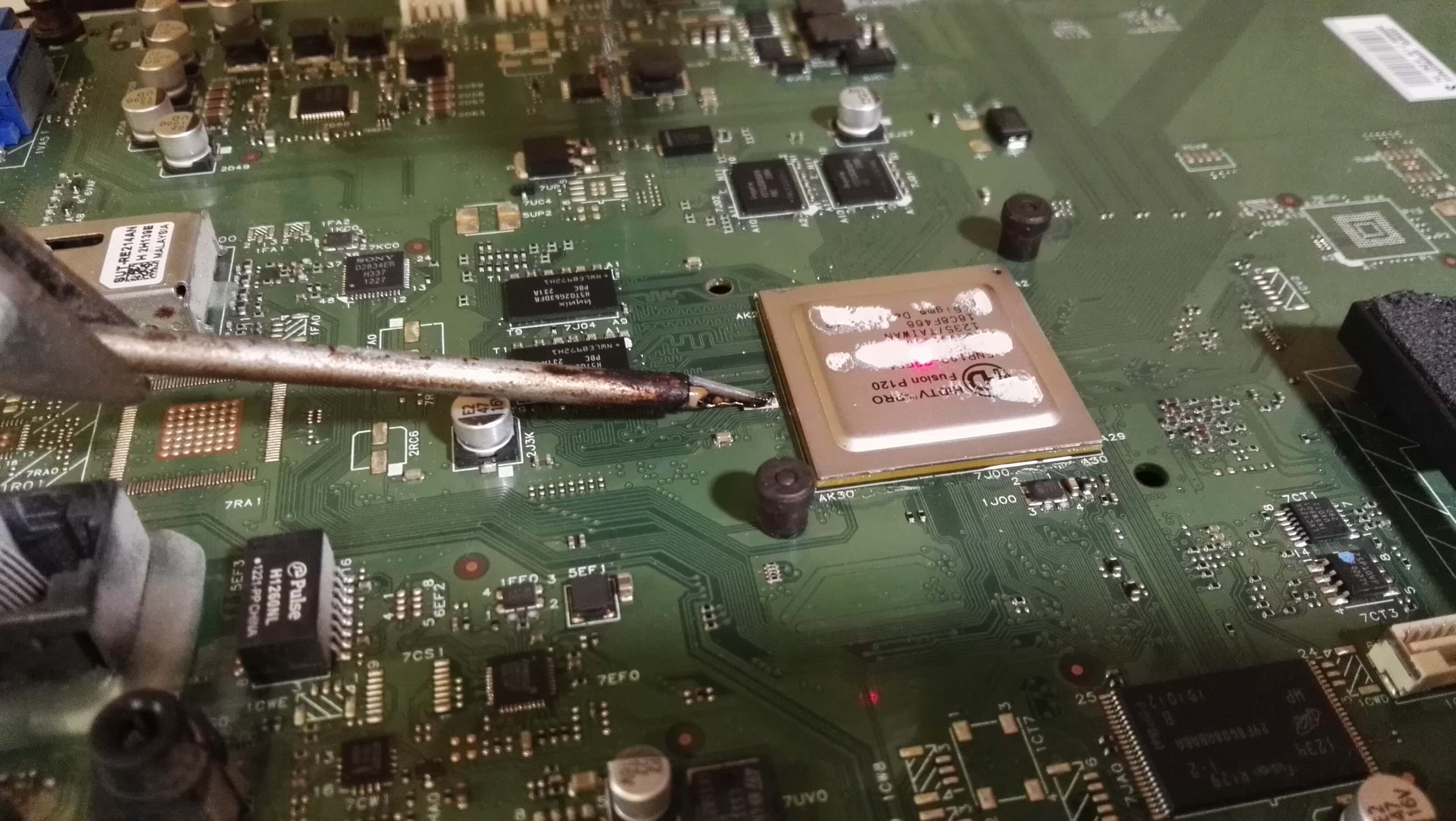

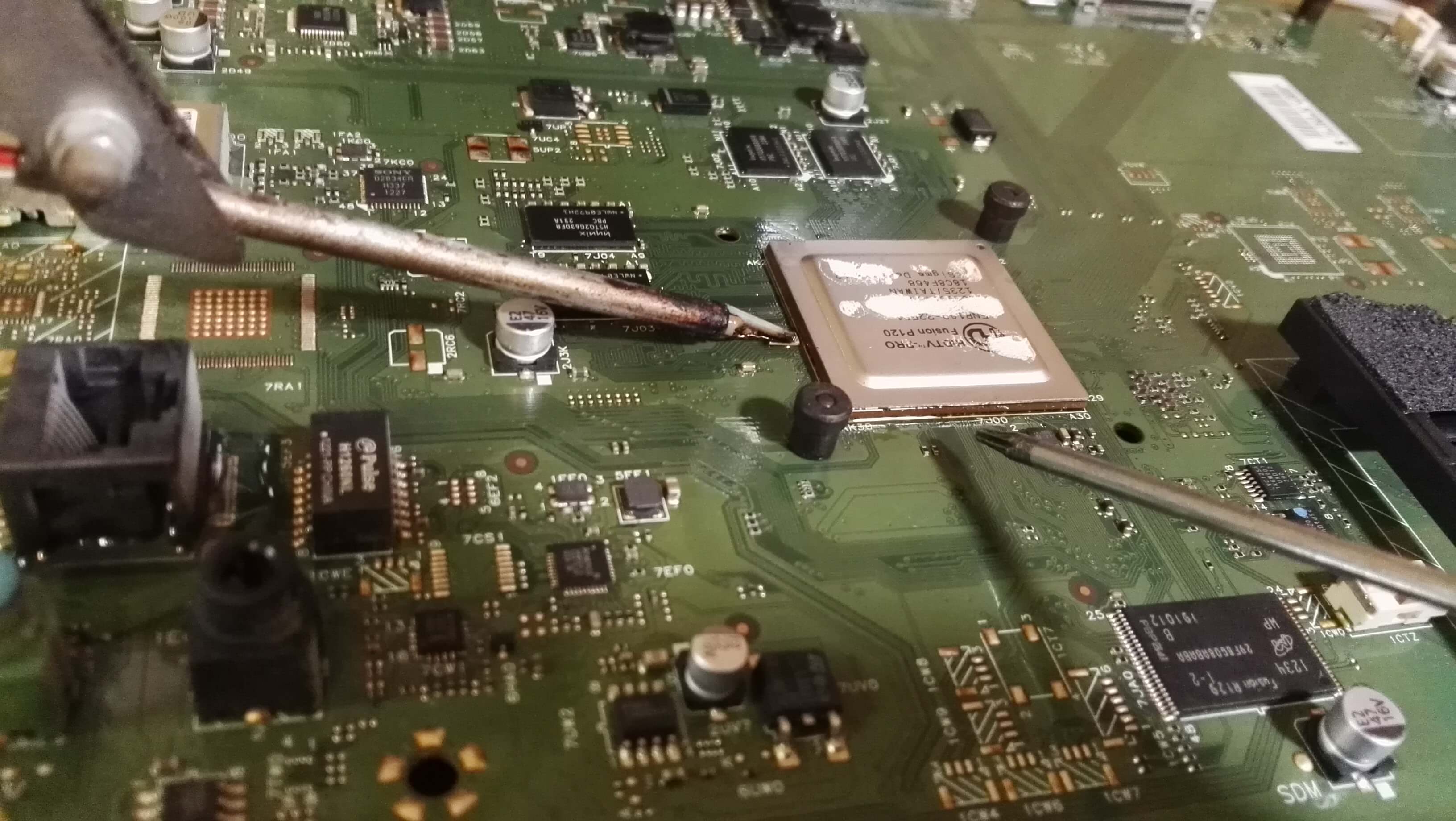

Дождавшись пока показания на термодатчике выйдут на температуру плавления бессвинцового припоя (237 градусов по цельсию). Отверткой немного покачиваем процессор. Главное не переборщить, что бы не сместить с контактных площадок. Если такое произойдет придется делать реболл CPU.

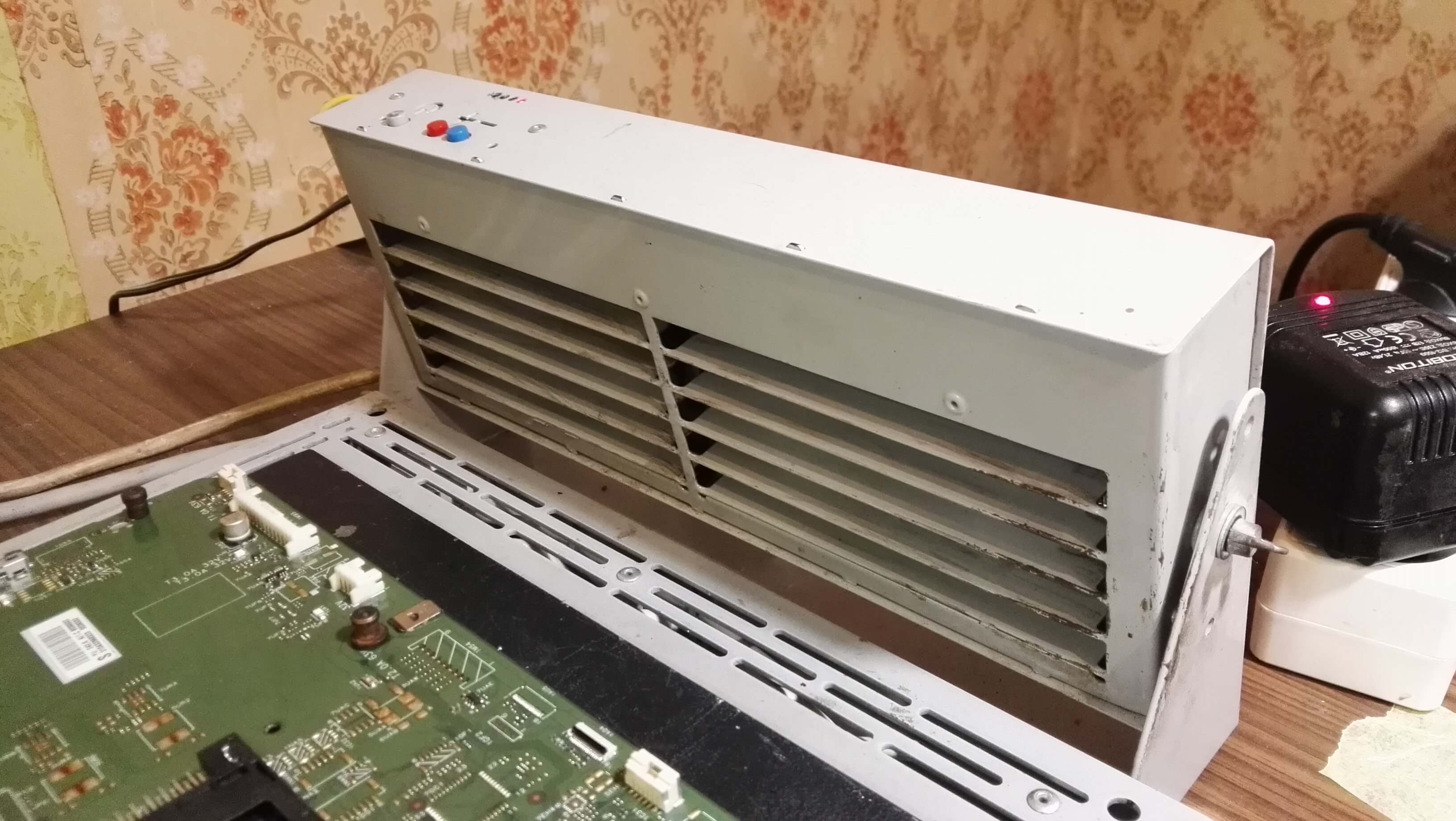

Для скорейшего остывания платы используем вентилятор из комплекта станции. Обычно требуется около 5 минут что бы после пайки плату можно было взять в руки. За это время можно сходить покурить или выпить чаю, что мы и делали пока стыла плата.
Визуальный осмотр показал что все хорошо. Никаких дефектов связанных с пайкой BGA визуально нами выявлено не было. Плата не поменяла цвет, CPU не пошел волдырями и на самой плате вздутостей не обнаружено. Процесс прошел без проблем.
Осталось смыть остатки флюса и передать коллегам для теста, так как нам передали плату без телевизора. Забрав плату наши друзья перезвонили через пару часов и сообщили что все прошло хорошо, телевизор ожил. Еще один удачный ремонт в нашем багаже реанимированной техники.
Просим читателей не относиться к этому материалу как к учебному пособию. Материал написан с общеобразовательной целью, многие технические моменты и тонкости были оставлены за рамками статьи.
