Настала пора поговорить о ремонте такого известного бренда как корейская компания LG, в прошлом известная под маркой GoldStar. Многим приходилось сталкиваться с телевизионной продукцией этой кампании,начиная от кинескопных телевизоров и заканчивая самыми современными панелями на органических светодиодах OLED. Изделия данного производителя всегда отличались самым высоким функционалом в своем ценовом диапазоне в сравнении с конкурентами.
В нашем сервисном центре телевизоры компании LG являются согласно внутренней статистике наиболее часто ремонтируемыми. Это информация наверняка вызовет мысли в ваших головах – что, если телевизоры LG наиболее часто ремонтируют так значит они плохие, ненадежные – так как часто ломаются. И тут мы можем с уверенно утверждать, что это не так – ломаются они согласно средней статистической абсолютно одинаково по сравнению с другими производителями. Секрет наиболее частых обращений к нам связанных с потребностью в ремонте этой техники весьма прост, телевизоры LG являются наиболее распространенными в Республике Беларусь.
Телевизоры компании LG можно по праву называть «народным телевизором». Связано это в первую очередь как мы писали выше с самым лучшим функционалом за свои деньги. Имеют стильный современный дизайн, богатый набор технических возможностей, просты в освоении – ТВ этого бренда можно встретить в каждом доме.
Преимущества и недостатки в ремонте
В плане пригодности для ремонта эти телевизоры имеют гораздо больше плюсов чем минусов. Постараемся перечислить их.
Из плюсов:
- Достаточно легко найти запчасти, за исключением наиболее топовых моделей
- Хорошее качество сборки и высокое качество изготовления корпусных деталей
- Наличие в свободном доступе технической документации на большой ряд моделей
- Техническая поддержка работает достаточно оперативно
- Удобство доработки блоков питания для установки по ограничению тока на подсветку матрицы
Из минусов:
- Программное обеспечение является закрытым, что усложняет ремонт на уровне перепрограммирования микросхем EEPROM, NAND, EMMC
- Использование в компонентах подсветки линз Френеля что усложняет ремонт
- Большее количество используемых болтов по сравнению с телевизорами компании Samsung
Характер поломок и цена на ремонт телевизоров LG не отличаются от прочих производителей:
- Не включается
- Нет изображения
- Перегружается, виснет, не стабильно работает
- Не находит каналы
- Не видит флешку либо переносной жесткий диск
- Не находит WI-FI либо LAN
- Не реагирует на пульт
- Отсутствует звук
- Не сохраняет настройки каналов
Поговорим чуть более подробно про типовые поломки и способы устранения:
Не включается
Одна из самых распространенных неисправностей. В большинстве случаев причинами таких поломок могут быть:
Выход из строя БП по причине скачков напряжения в электросетях и естественного износа.

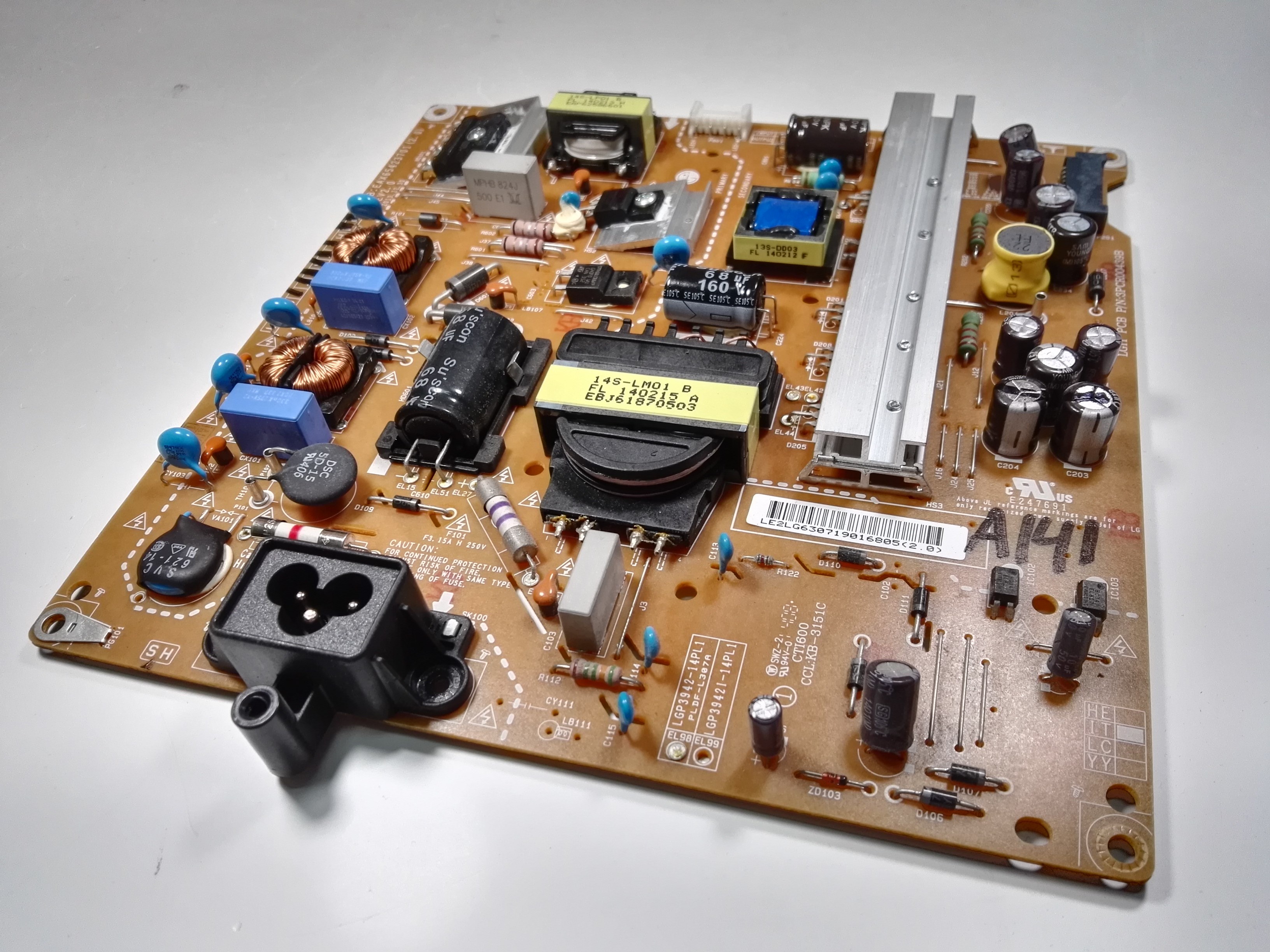

На фото изображен блок питания LGP3942-14PL1 EAX65423701 (2.0) от телевизора LG 42LB652V-ZA собранного в российской федерации
Дефект устраняется посредством замены модуля или ремонта на компонентном уровне посредством замены путем пайки выгоревших электронных компонентов с предварительной диагностикой при помощи измерительных приборов. Рекомендуется по окончанию работ проверить технику на стабильность работы, так как может быть повреждена и основная плата.
Вторая по распространенности причина связана с проблемами с материнской платой. Причина поломки связаны с выработкой ресурсов модуля либо нестабильности электросетей.

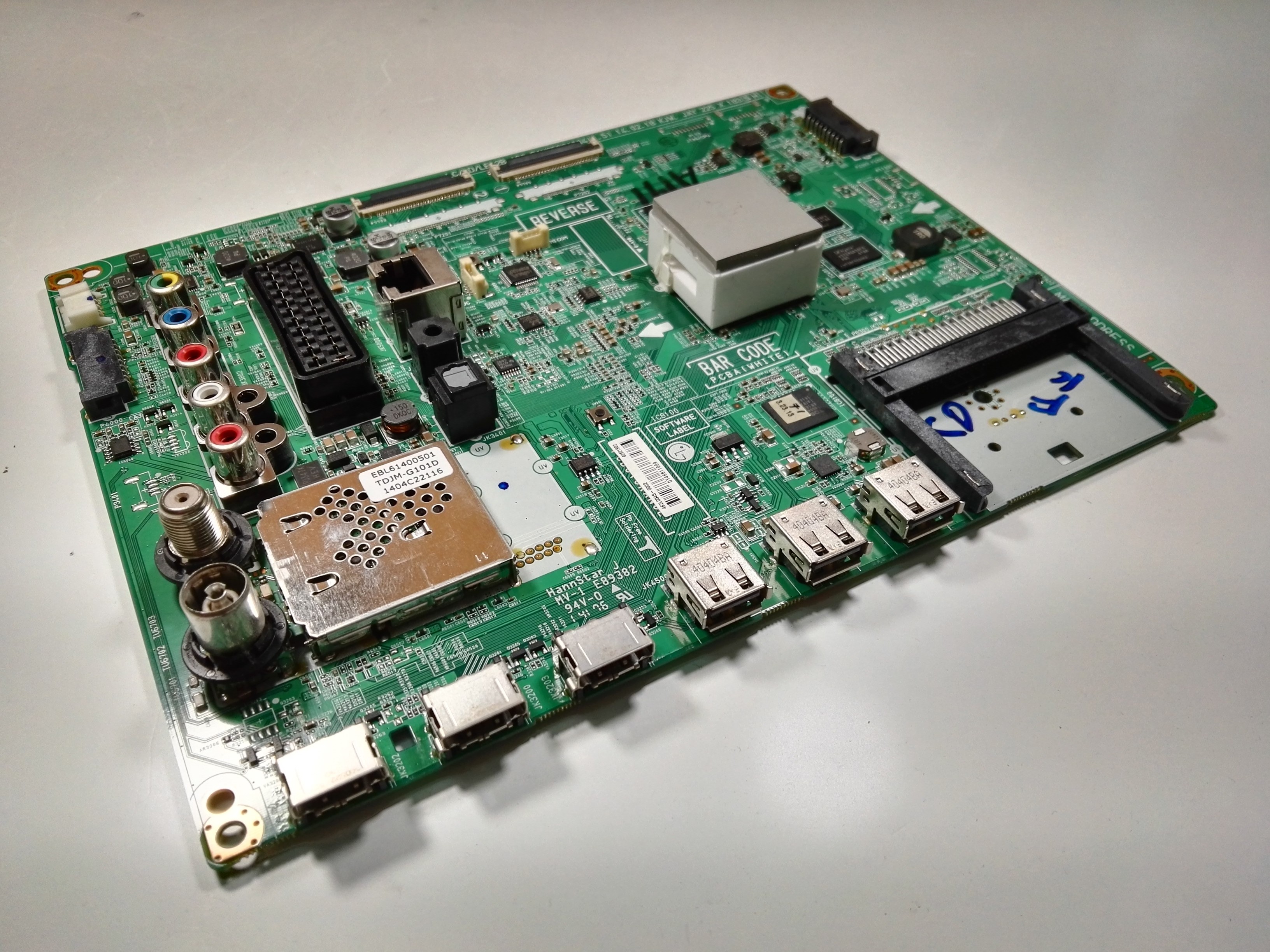

Фото майн платы EAX65384004 (1.5) телевизионной панели 42LB652V—ZA собранной в Польше
Болезнь лечить заменой дефектной запчасти на рабочую либо ремонтом. При ремонте следует обращать на качество пайки контактных соединений и наличие компонентов поверхностного монтажа с признаками оплавления и подгоревших частиц.
Нет изображения
При таких дефектах диагностику следует начинать с проверки подсветки. В 80 процентах случаев ремонт заканчивается частичной либо полной заменой подсветки.

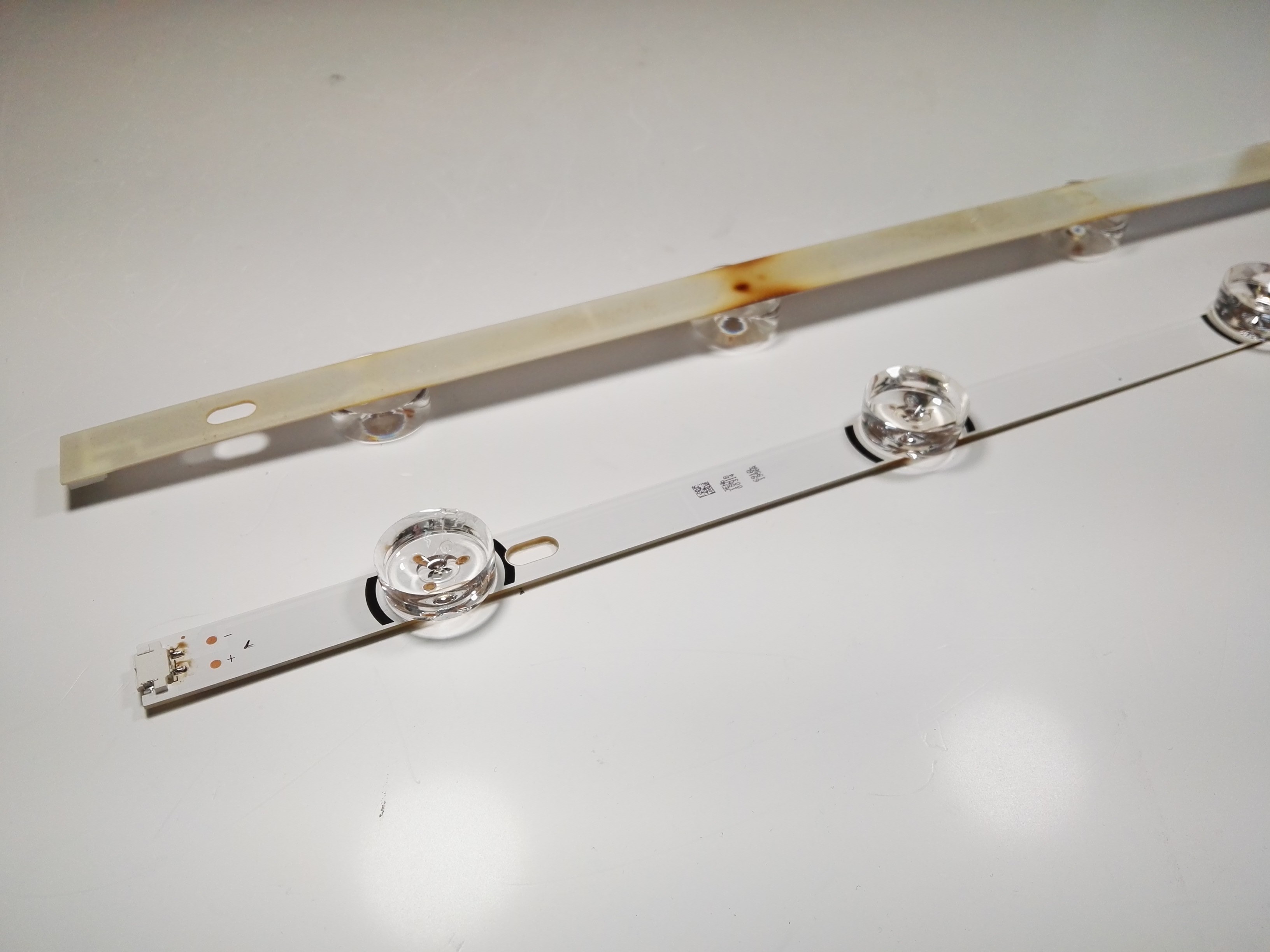

На светодиодной планке имеются следы подгара. Такой дефект просто кричит о неисправности линейки. Для точной диагностики следует внимательно осмотреть все компоненты с предварительным демонтажем всех планок.
При неисправностях светодиодной подсветки следует заострять внимание так же на возможно не рабочий LED – драйвер. Диагностировать поломку можно при помощи мультиметра с замеров дежурных напряжений на контрольных точках. В большинстве случае может потребоваться замена шим – контроллера

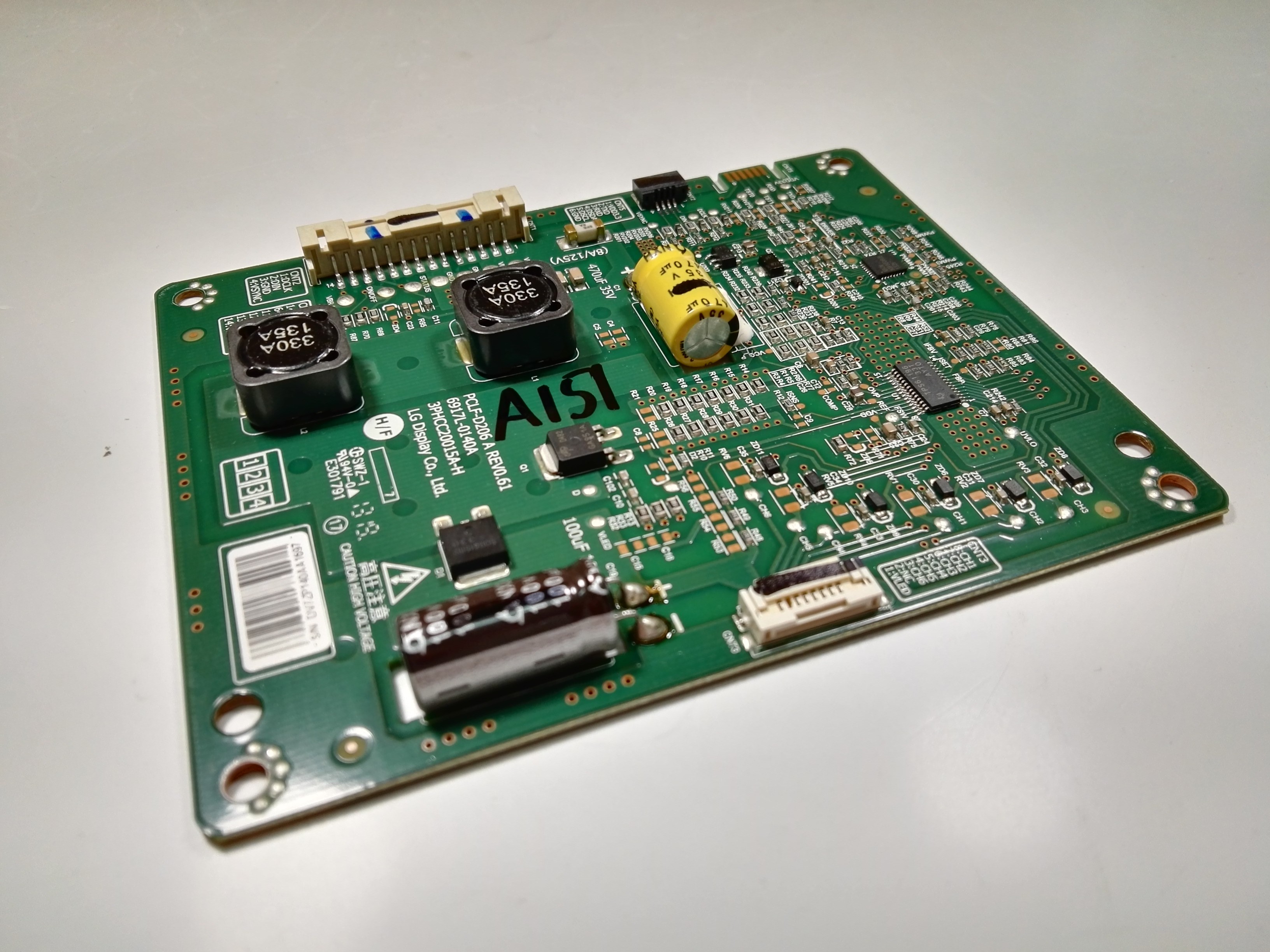

Драйвер светодиодной подсвети телевизоров LG 6917L-0140A.
Нередкой причиной отсутствия картинки в телевизоре связано с залитой матрицей. Веселая пьянка, дети, домашние питомцы и просто невнимательность приводят порой к весьма дорогим потерям. Неоднократно случалось слышать от наших клиентов что не заливали экран, а вскрытие показывало – что внутренности ТВ просто плавают в жидкости.

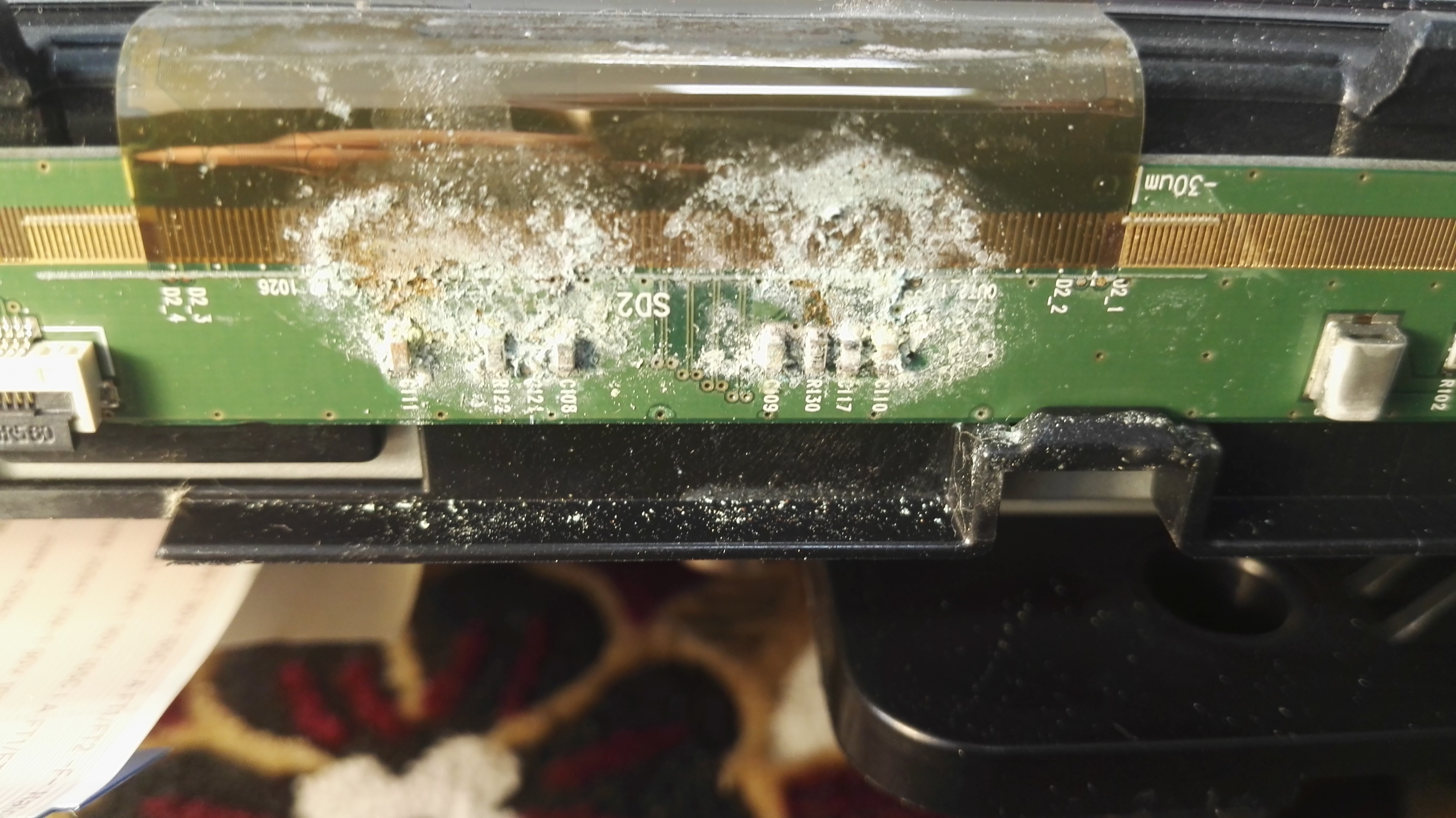

Окись после воздействия чая на шлейфах матрицы. Устранить такую поломку задача не из легких. Без микроскопа практически не реально.
При серьезных дефектах матрицы нередко из строя выходит плата T-CON которая отвечает за конвертацию сигнала с LVDS шины на RGB кодировку телевизионной панели.

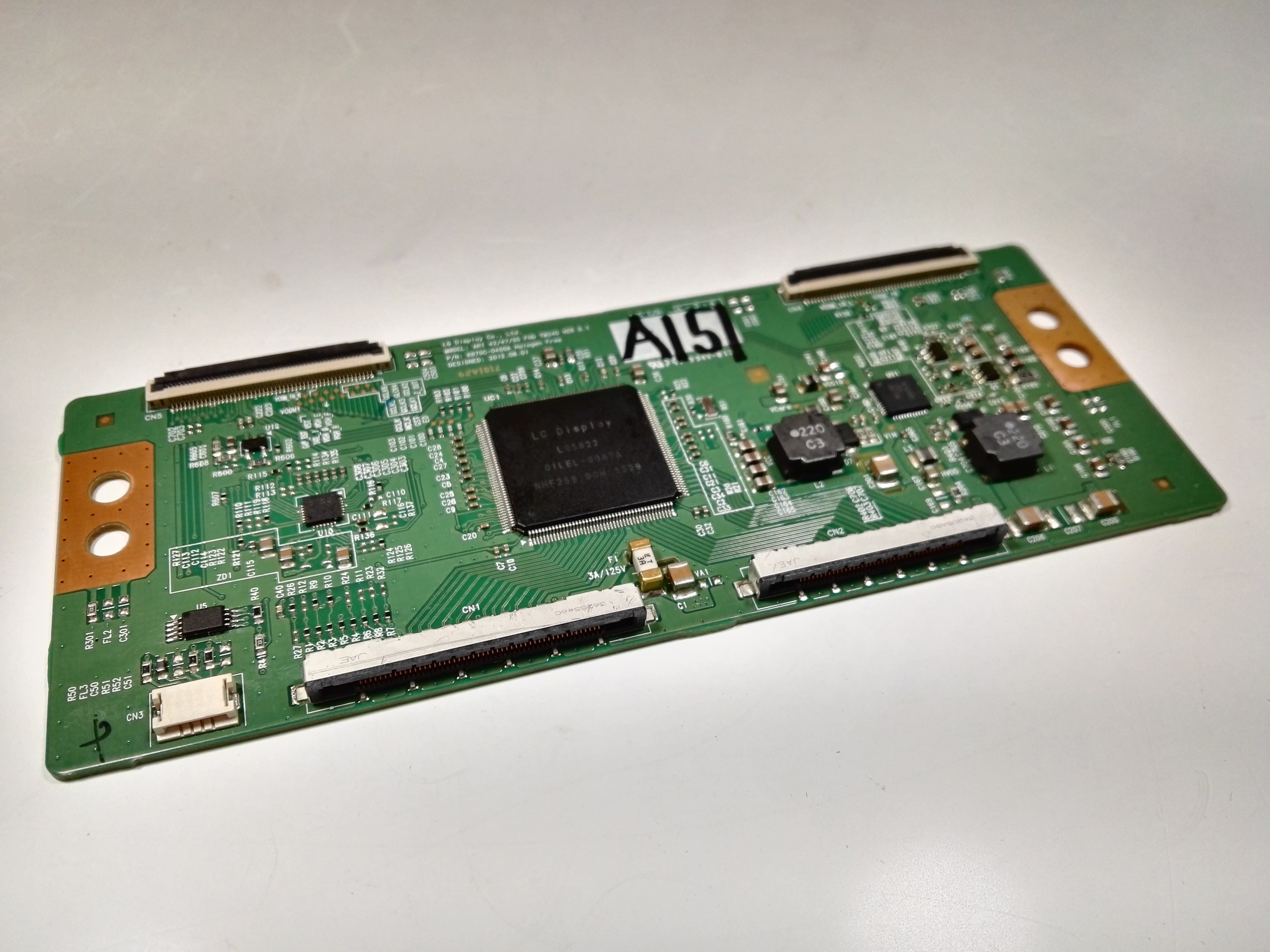

Плата T-CON 6870C-0450A
Перегружается, виснет, не стабильно работает
В большинстве случае такие проблемы решаются ремонтом либо заменой:
- Основной платы
- Блока питания

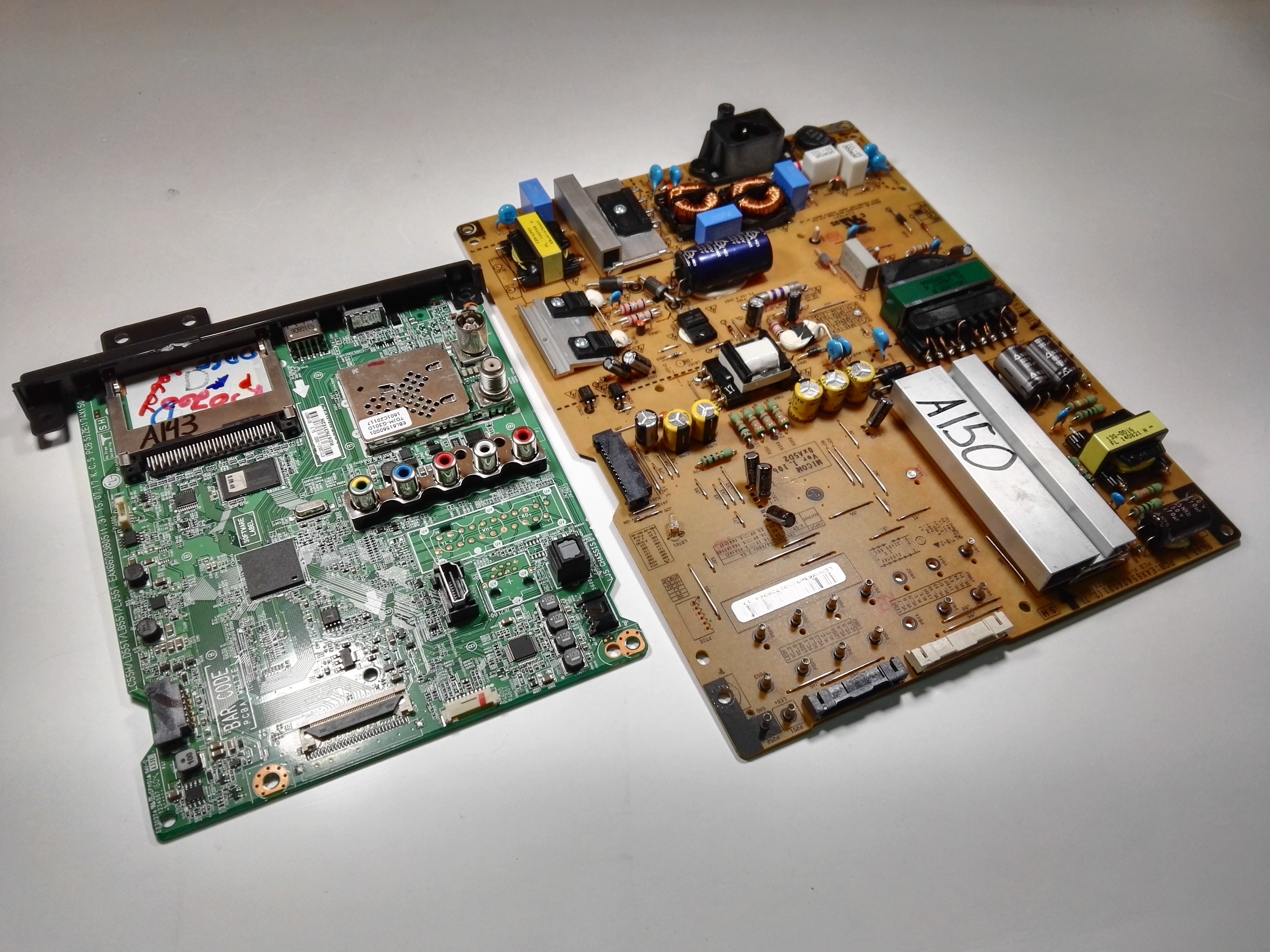

С левой стороны запечатлена плата EAX66203805, c правой соответственно блок питания EAX65424001 (2.7)
Ремонт в большинстве случаев не отличается от случаев не включения техники. При такого рода дефектах активно приходится пользоваться программаторами.

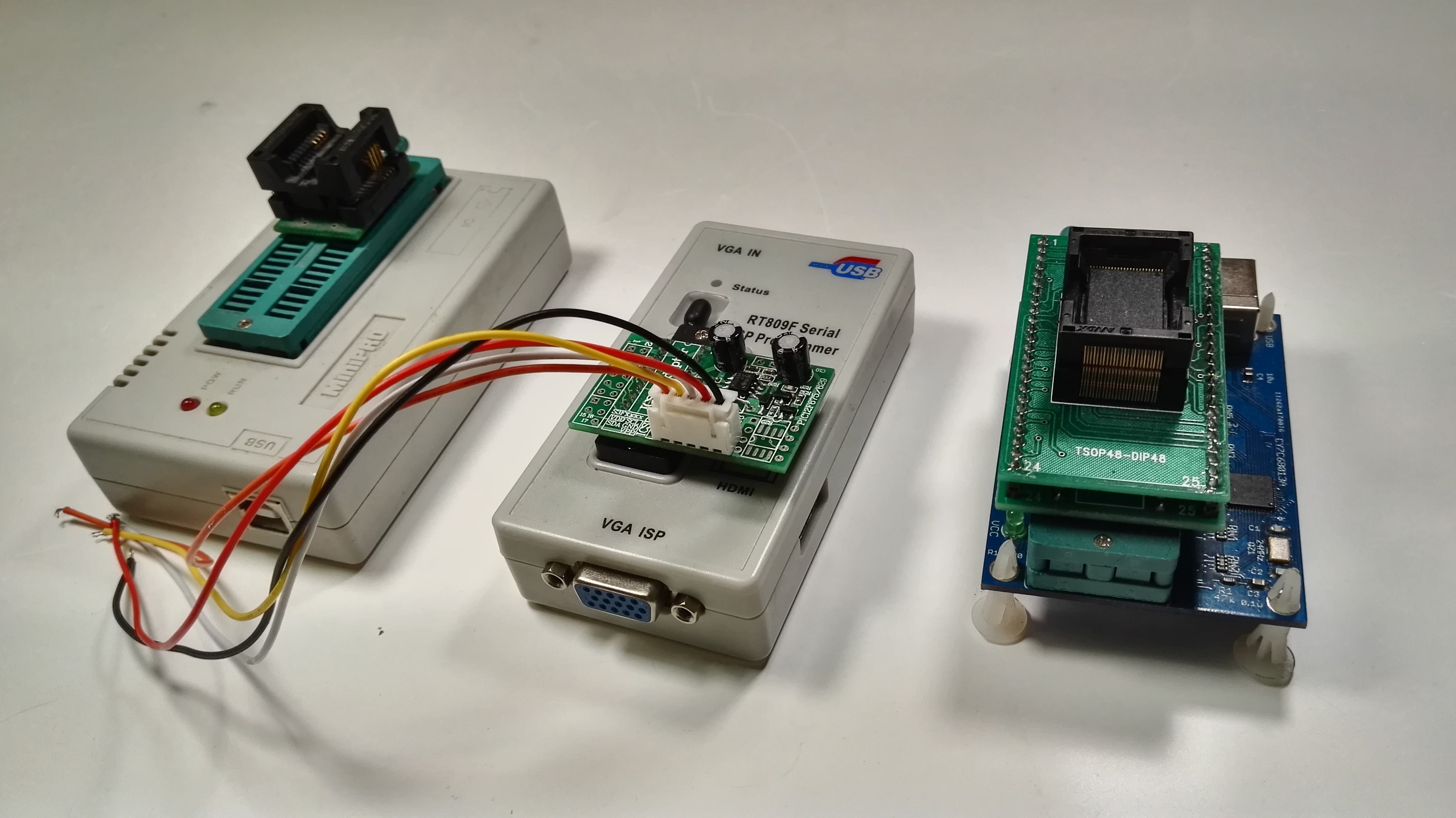

Программаторы MiniPRO TL866A, RT809F, Easy Nand Tiny Tools
Работа с дампами прошивок телевизоров отдельная наука. Что бы овладеть всеми особенности процесса уходит не один месяц. Много информации лежит на закрытых форумах,доступ к которым не так просто получить.
Советуем прочитать статью посвященную программаторам
ОБЗОР ОБОРУДОВАНИЯ СЕРВИСНОГО ЦЕНТРА ЧАСТЬ 2
Не находит каналы
Телевизор не находит каналы в 95 процентах случаев по вине проблемы с тюнером (селектором каналов). Решается дефект заменой (перепайкой) на материнской плате или сменой майна целиком.

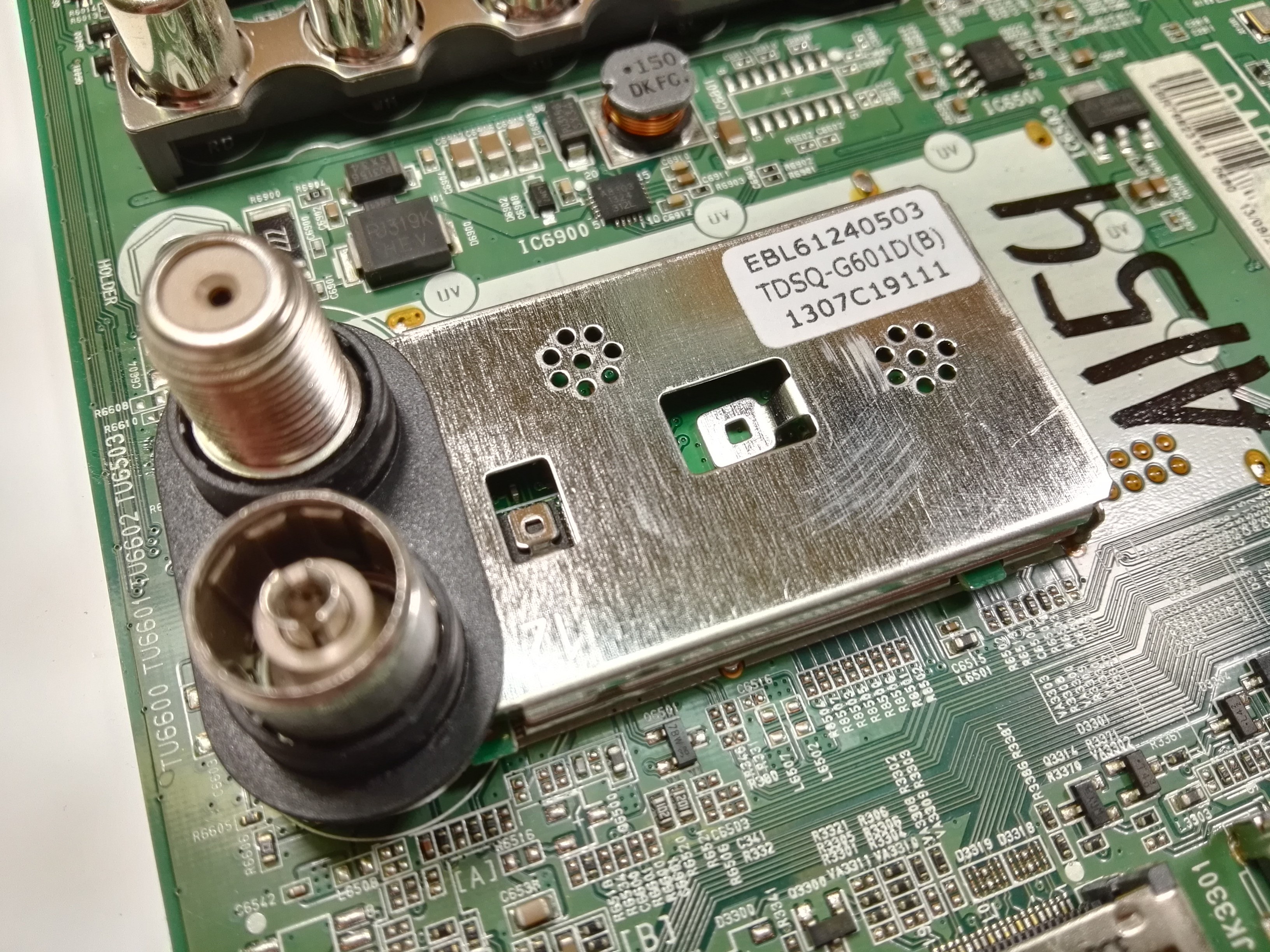

Тюнер EBL61240503 TDSQ-G601D(B)

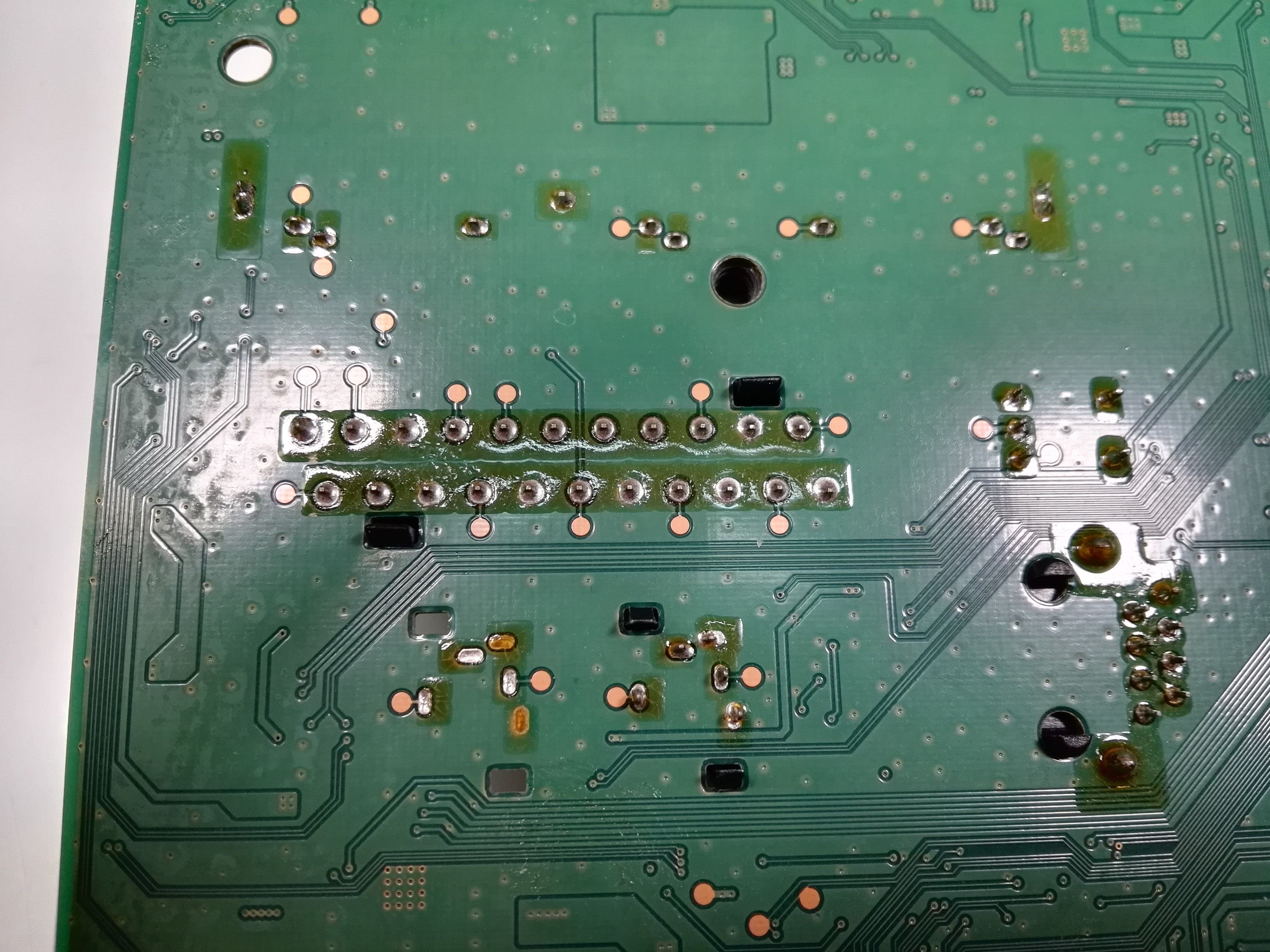

Стоит обратить внимание на огромное количество контактов. Отпаять при помощи паяльника и фена крайне трудно – такие работы для снижения риска повредить плату проводятся как правило с использованием инфракрасной паяльной станции
Не видит флешку, переносной жесткий диск или устройство по HDMI
В первую очередь следует проверить разъемы на наличие механических повреждений. При наличии такого рода дефектов следует заменить при помощи паяльника и фена. Следует уделить внимание на отсутствие обрыва дорожек контактных соединений.

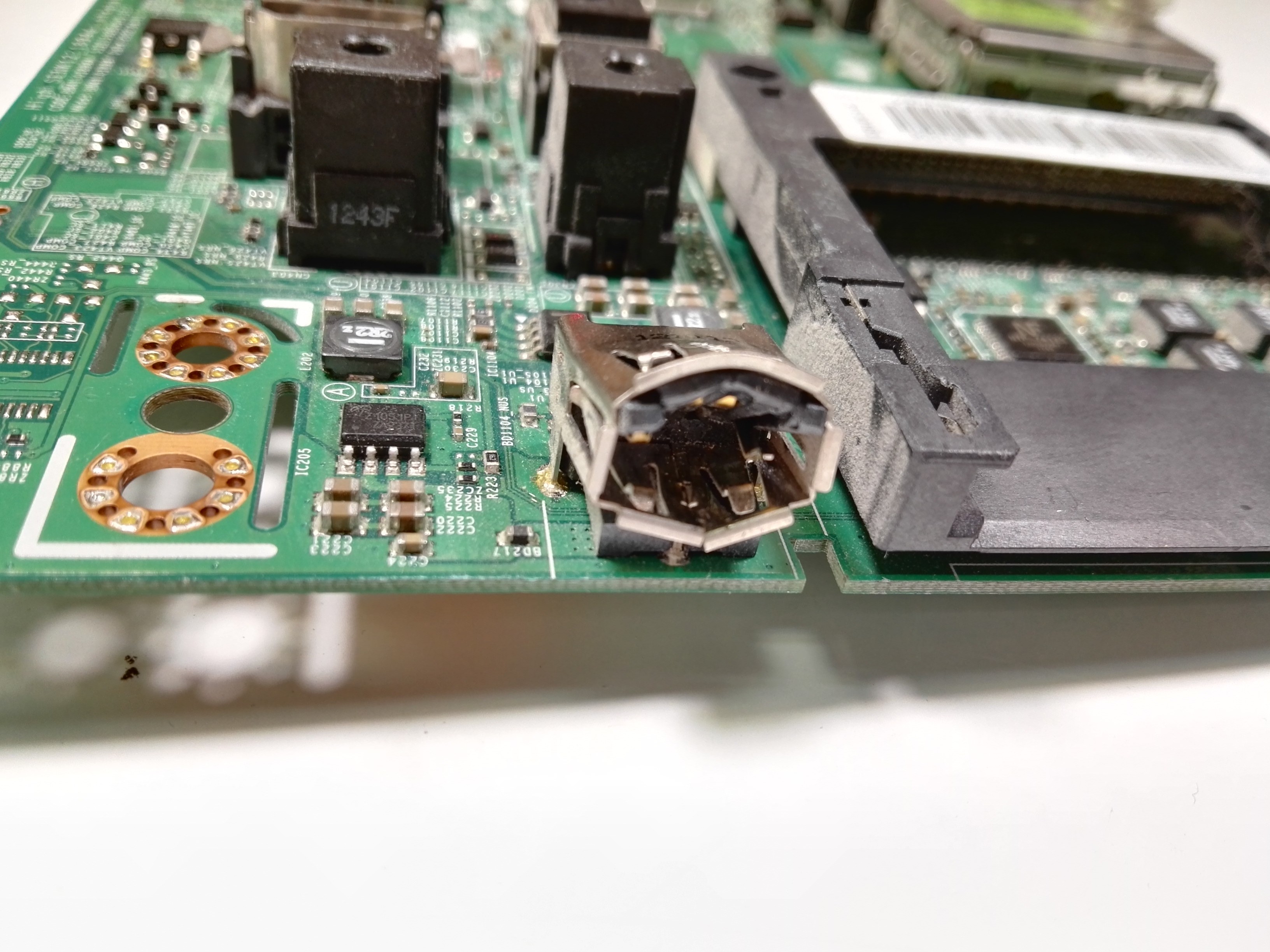

Обратите внимание как заломан разъем. При самом неудачном раскладе поломка может привезти к сгоревшему процессору майн платы. А это уже весьма серьезный ремонт.

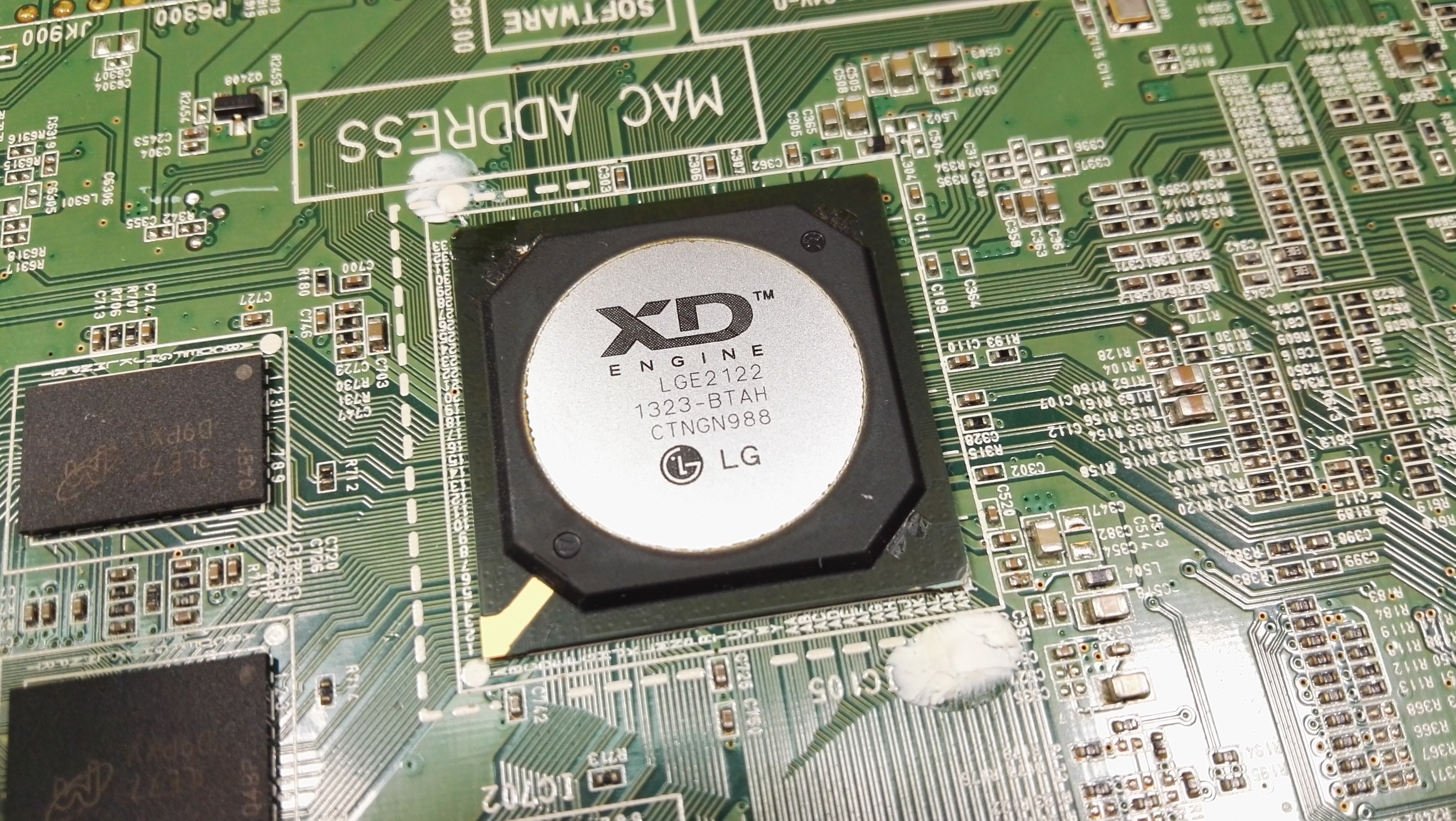

Процессор LGE2122
Замена процессора технически сложный процесс. Приходится применять промышленное оборудование для BGA пайки.Ко всему прочему заменив процессор на новый необходимо произвести редактирование дампа данных прошивки для прописывания ключей в криптозону. Далеко не все специалисты сервисных центров способны на такие подвиги. Мы в числе тех, кто может осуществлять такие работы на самом высоком уровне.
Не находит WI-FI либо LAN
Самый худший случай решается заменой материнской платы телевизора либо CPU. В более простом варианте заменой wi-fi модуля. В некоторых случаях помогает редактирование дампов EMMC и NAND.

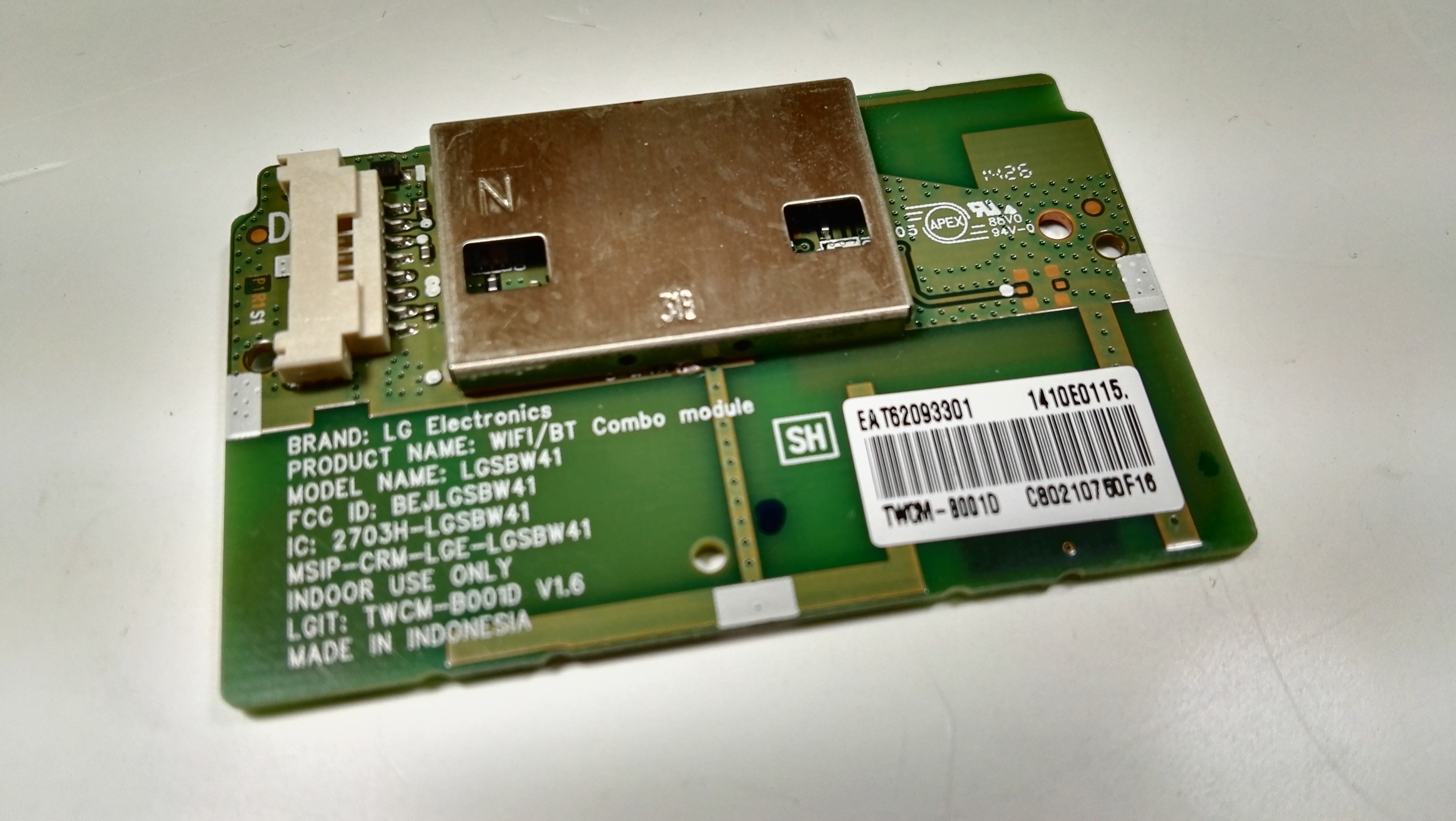

Комбинированный wi-fi и bluetooth модуль LG LGSBW41
Не реагирует на пульт

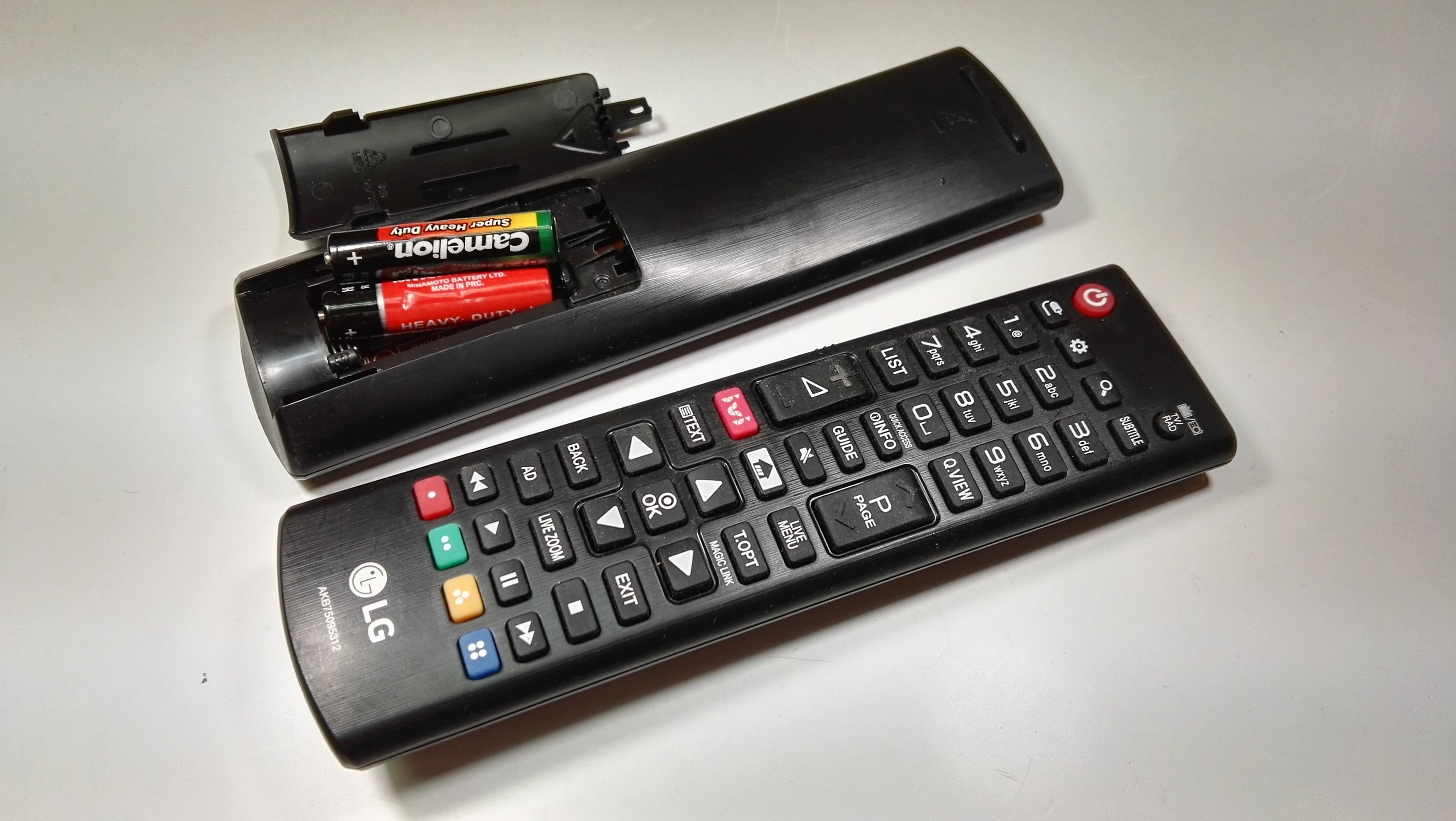

Для начала следует проверить батарейки или заменить сам пульт.

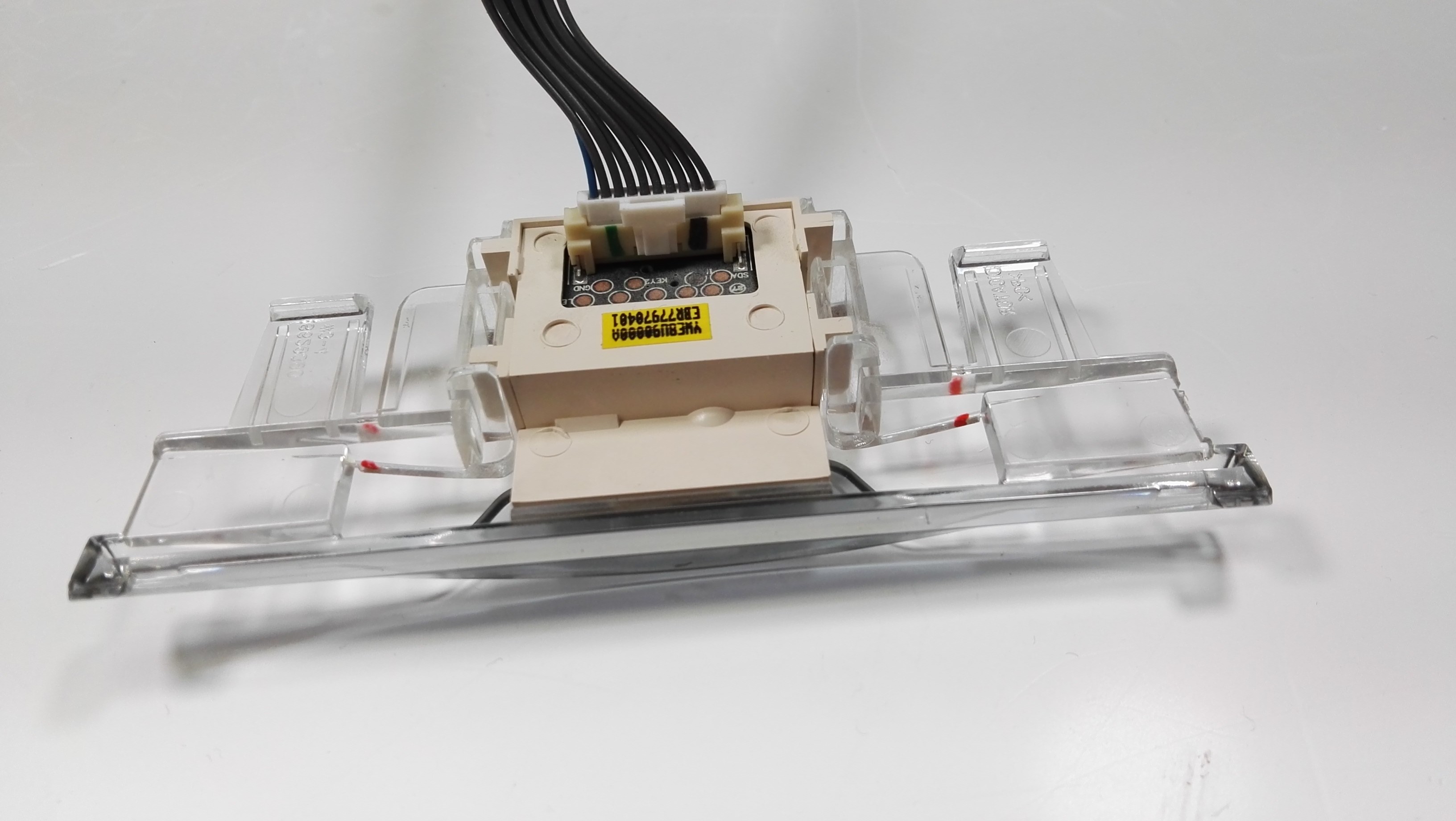

Если «народные» способы ремонта не увенчались успехом следует обратить внимание на ИК датчик.
В случае если не помогает и это, следует обратить внимание на майн. Далее последуют обычные процедуры ремонта и диагностики вплоть до замены
Отсутствует звук
Эта болячка решается заменой динамиков. В самых тяжелых случаях следует ремонт или замена материнской платы.

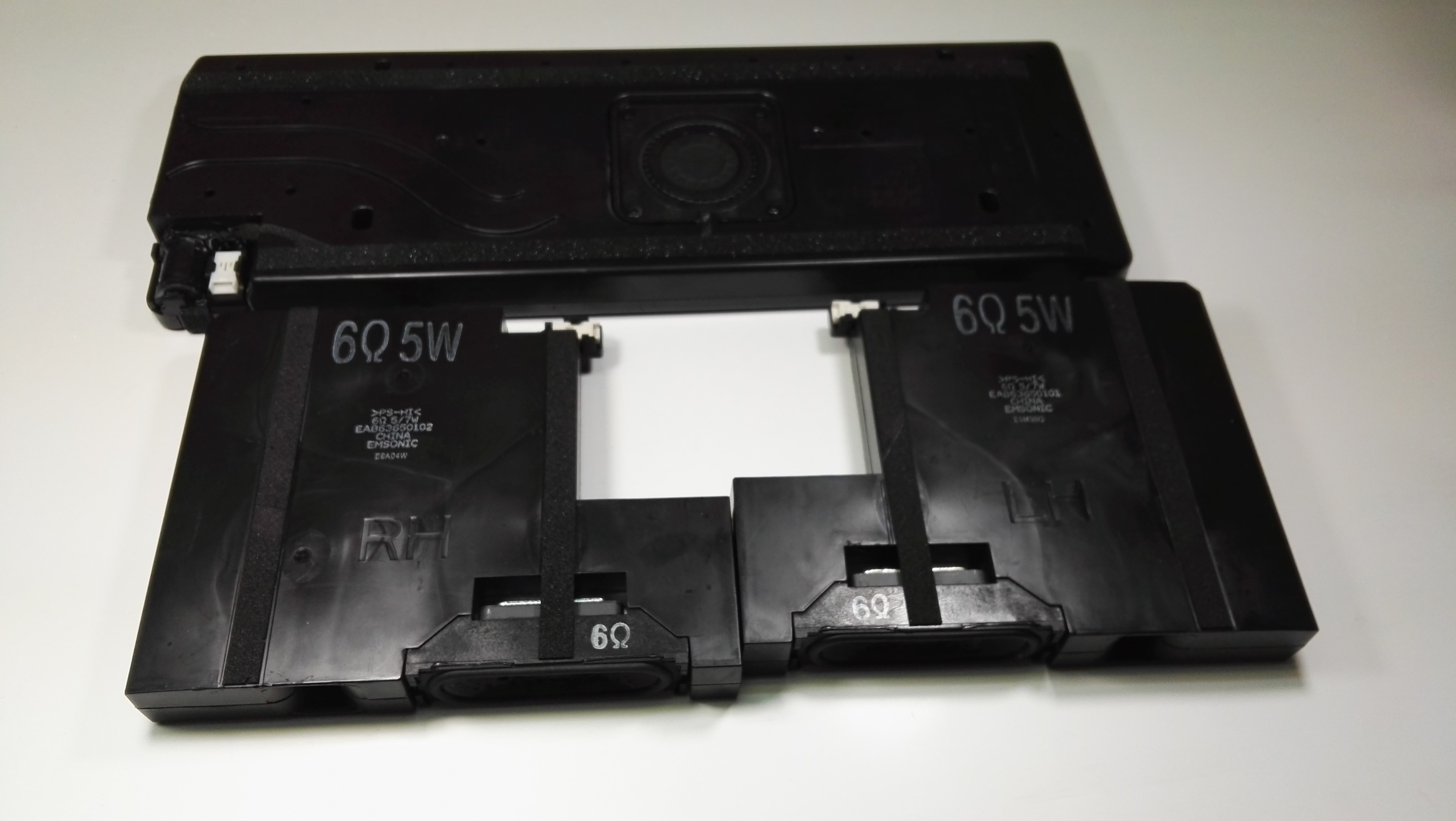

Набор динамиков для телевизора LG 42LB650V
Не сохраняет настройки каналов
Поломка с первого взгляда хоть и кажется несущественной, на практике может принести много головной боли и достаточно высокие материальные затраты. Решается обновлением ПО или заменой микросхем EEPROM, NAND, EMMC. В ряде случаев может потребовать и замена платы майн.
Подводя итог нашей статьи, мы можем утверждать, что покупка телевизора LG будет хорошим выбором за счет одних из лучших соотношений цена/качества на рынке. А если вам придется столкнуться с проблемой поломки вашего электронного друга, наш сервис сможет вам помочь в самые краткие сроки.К счастью у нас имеется богатый опыт в устранении всех болячек свойственных телевизорам LG.
Посвящаю эту статью человеку который часто поднимает мне настроение в суровых реалиях ремонта радиоэлектронной аппаратуры. Одному из своих лучших друзей – Павлу Рыткову.
С уважением к читателям – инженер с 20 летним стажем Жданович В.А.
