Приветствуем уважаемого посетителя нашего сайта посвященного ремонту телевизоров в Минске. В этот раз мы поговорим про прогрев процессора с использованием инфракрасной паяльной станции Термпопро ИК-650.
Мы всегда рады оказать вам консультацию по телефонам +375 29 604 1000 +375 33 604 1000
Герой нашего рассказа телевизор LG 42LV570S. В свое время это был передовой телевизор, с только появившейся функцией Smart TV.
Разбор и состав телевизора LG 42LV570S
Аккуратно кладем телевизор на стол. Не забывайте что любая трещина на экране оборачивается дорогостоящим ремонтом (около 80 процентов от стоимости телевизора).
Если вы повредили экран читайте статью – РАЗБИЛИ ЭКРАН ТЕЛЕВИЗОРА. ЧТО ДЕЛАТЬ? ПРОДАТЬ НА ЗАПЧАСТИ ИЛИ ПРОБОВАТЬ РЕМОНТИРОВАТЬ.
Снимаем крышку и добираемся до модулей телевизора.
Матрица LG LC420EUF.
Наш большой – майн плата EAX64104702.
Блок питания EAX62865401/8.
Плата T-CON 6870С-0358A.
Ремонт материнской платы EAX64104702. Прогрев процессора телевизора LGE3520.
А вот и виновник поломки майн платы, процессор LGE35230. Неудачный образец телевизионного процессора, представители этого семейства очень ненадежны. К счастью они хорошо ведутся на прогрев. Лучше конечно произвести замену, но к сожалению на рынке не осталось новых запчастей. Есть только китайские “перепилки” сомнительного качества.
Перед установкой платы на нижний подогрев паяльной станции необходимо нанести флюс под процессор. Для этого наносим его по периметру и чуть нагреваем феном. Флюс затянет под процессор под воздействием силы поверхностного натяжения.

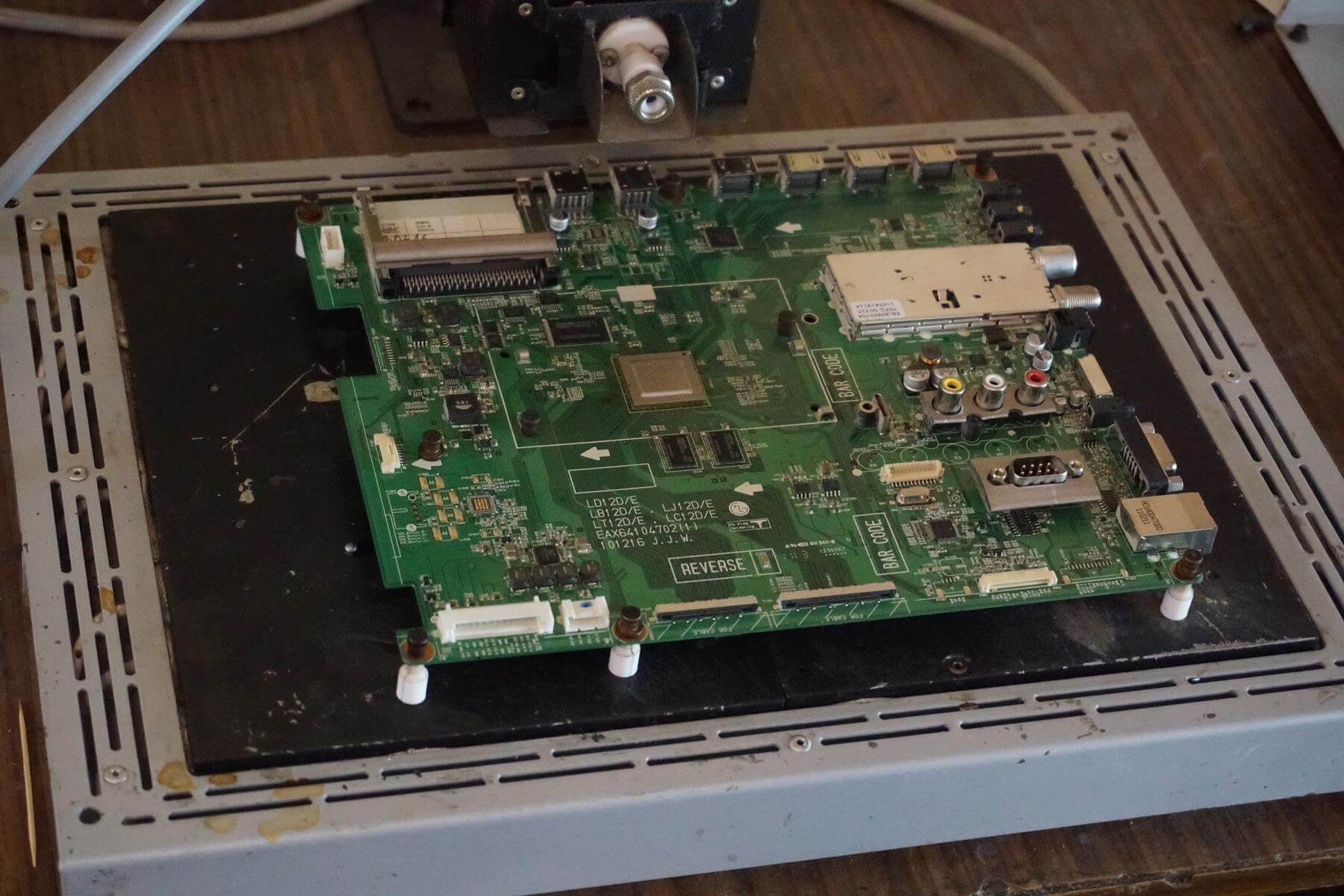

Плата устанавливается на фторопластовые стойки.
Устанавливаем плату на нижний подогрев. При помощи лазерного указателя центрируем верхний нагреватель на процессоре. Позиционируем термодатчик для контроля температуры платы.

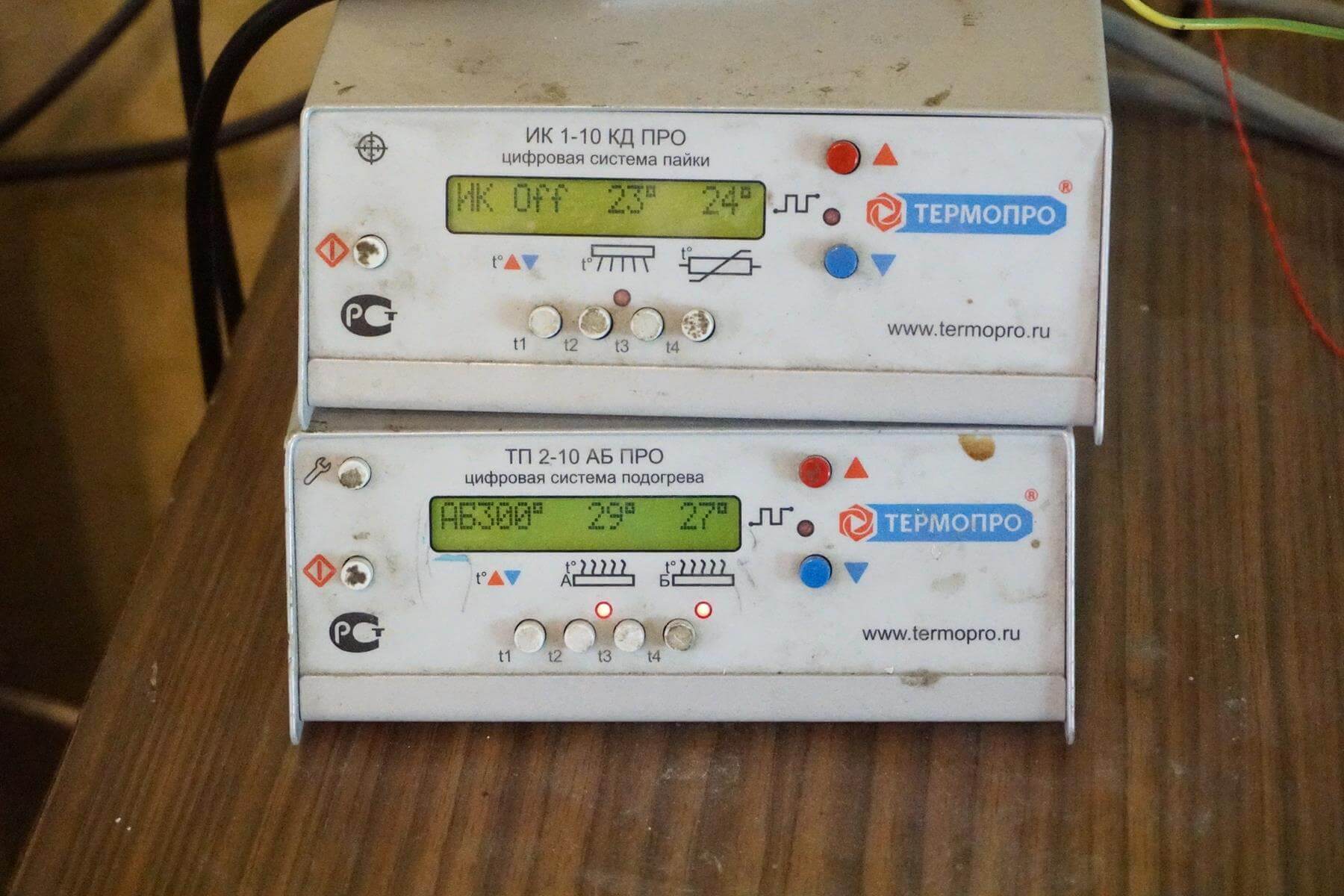

На блоке управления станцией устанавливаем температуру согласно технической документации.
Пайка выполняется согласно термопрофилю. По истечению поднимается голова верхнего нагревателя и убирается термодатчик.

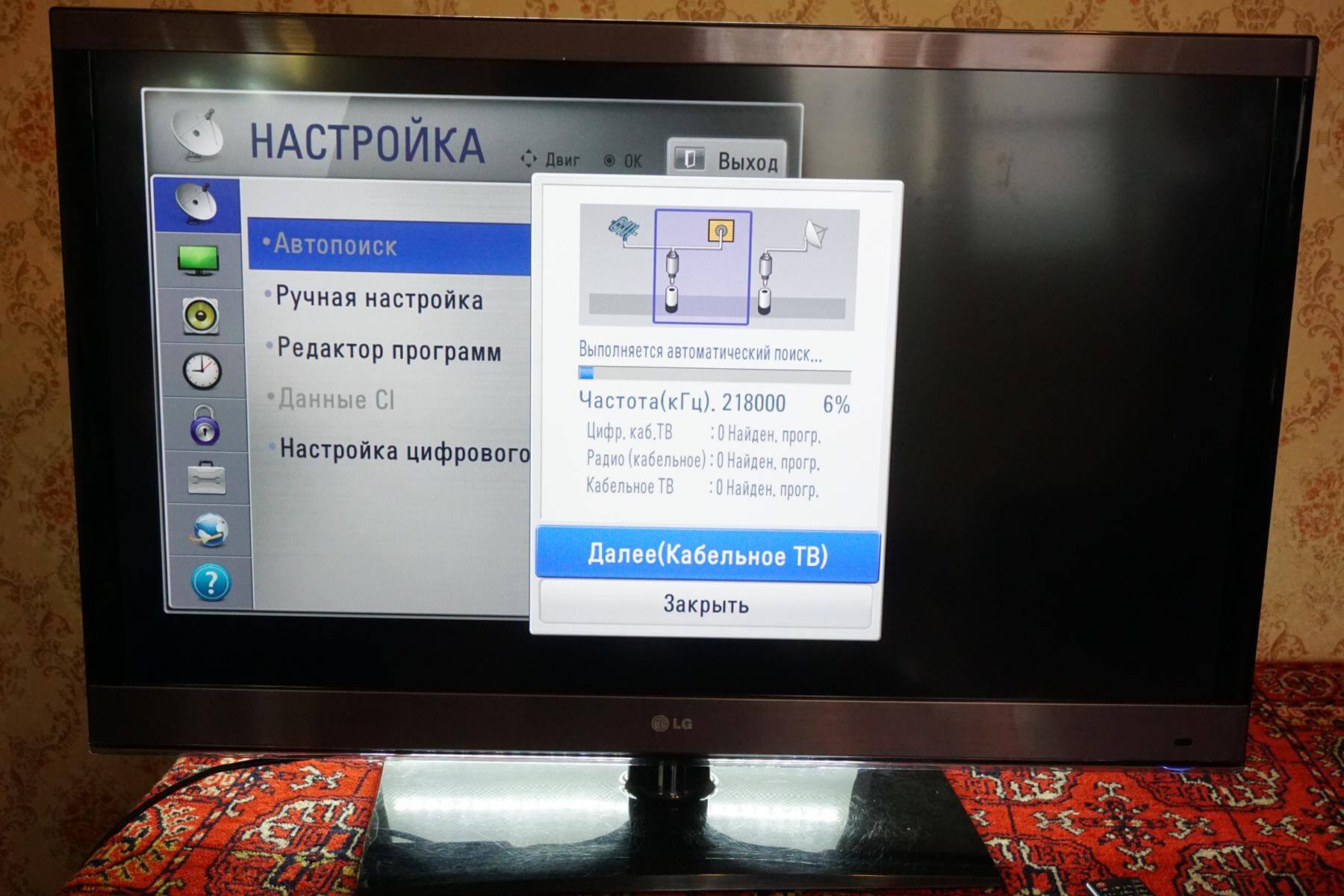

Тестовое включение показало, что процедура ремонта прошла положительно.
Заключение
В сети существует много советов сомнительных специалистов, что прогрев BGA микросхем возможен при помощи строительного фена. Не стоит следовать этим советам, при таком ремонте не возможен точный контроль температуры. Так же без нижнего подогрева точечный нагрев ведет к деформации платы (плату ведет). Только при использовании промышленного оборудования возможен качественный прогрев BGA.
