Введение
Продолжаем цикл статей про ремонт подсветки телевизора. В этот раз наш разговор будет про телевизор LG 32LN570V. Нам очень часто приходится осуществлять ремонт этого телевизора. Основные проблемы бывают связаны с выходом их строя светодиодной подсветки. Так же периодически приходится чинить майн плату и блок питания. Но в случае с сегодняшним героем ремонт будет касаться только подсветки.
Мы всегда рады проконсультировать вас по телефонам: +375 29 604 1000 +375 33 604 1000
В качестве бонуса мы поделимся методом ограничения тока подсветки. Доработка блока питания EAX64905001 LGP32-13PL1 является обязательным атрибутом ремонта подсветки. Такая процедура существенно продлевает срок службы подсветки. Платой за это становится незначительное уменьшения яркости подсветки.
Разбираем телевизор

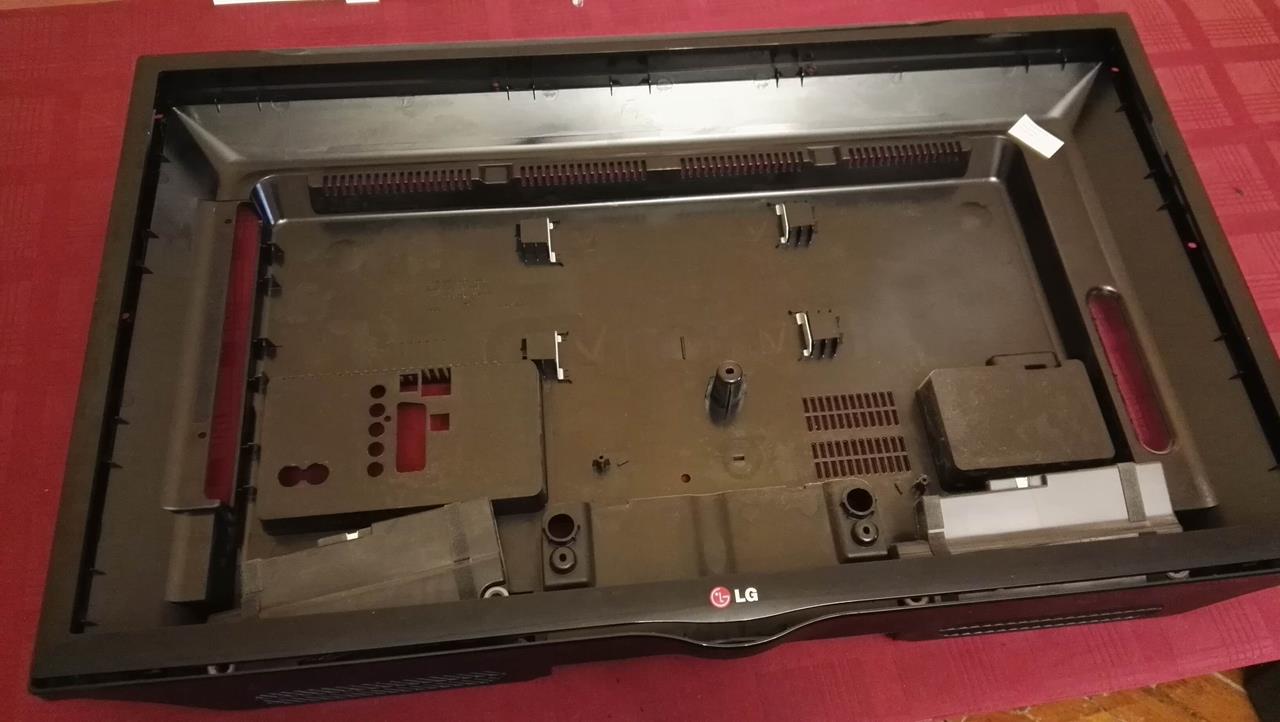

Разбирается ТВ достаточно просто. Для начала необходимо окрутить заднюю крышку.
Аккуратно снимаем верхнюю рамку матрицы.
Следующим шагом откручиваем рамки удерживающие матрицу.

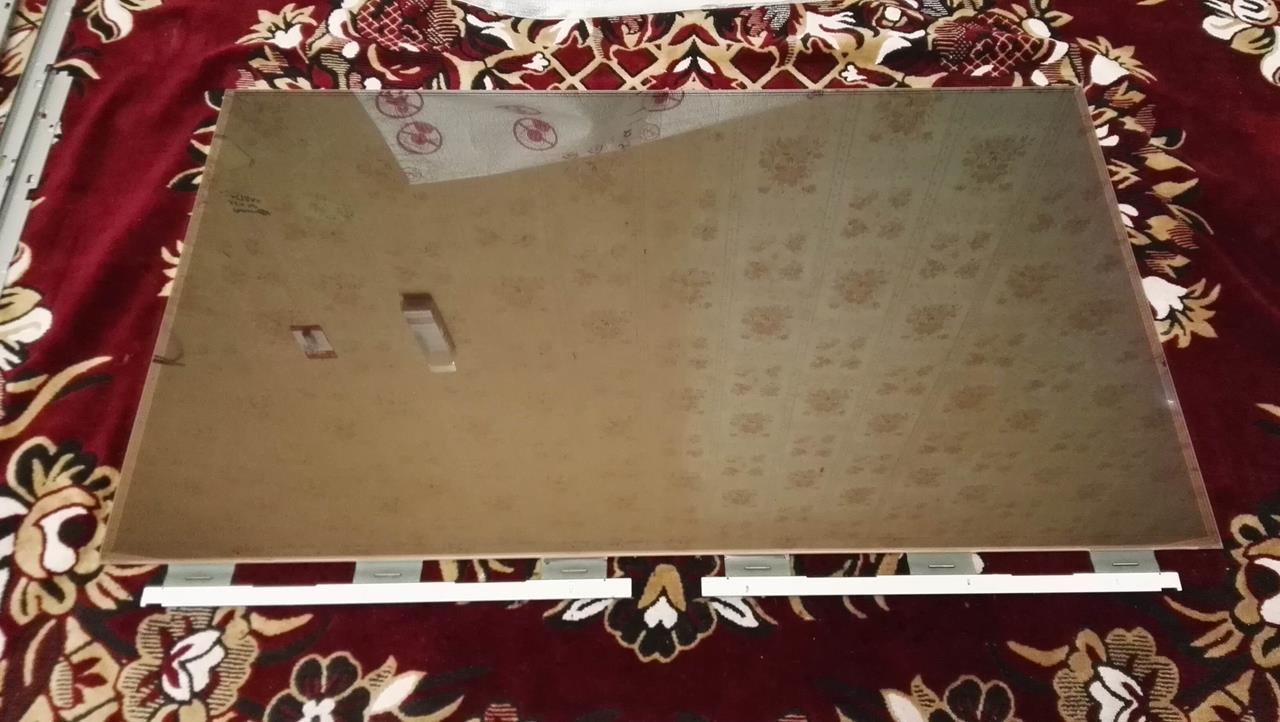

Матрица снимается очень легко, главное не давите на нее сильно.
Если вам не повезло при ремонт повредить экран – читайте РАЗБИЛИ ЭКРАН ТЕЛЕВИЗОРА. ЧТО ДЕЛАТЬ? ПРОДАТЬ НА ЗАПЧАСТИ ИЛИ ПРОБОВАТЬ РЕМОНТИРОВАТЬ.

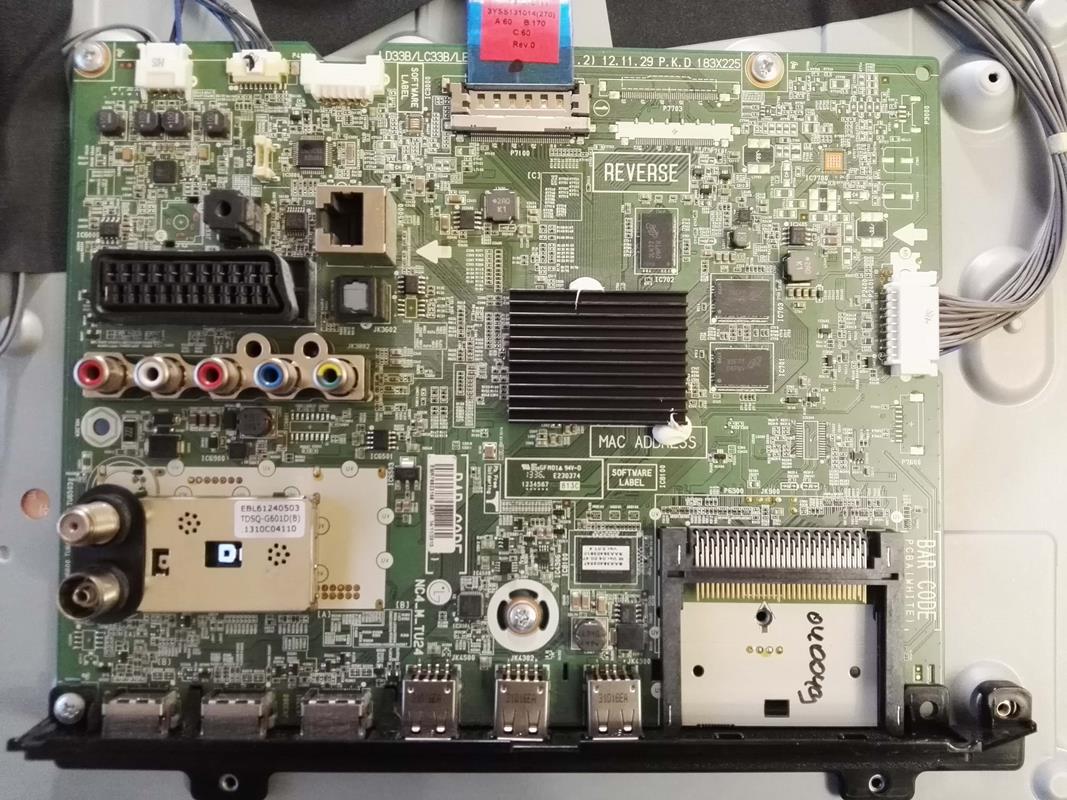

Телевизор комплектуется майн платой EAX64797003 на платформе LD33B/LC33B/LE33B. Основные дефекты с которыми нам приходится иметь дело бывают: выгорание преобразователей питания, деградация BGA процессора, слет прошивки на микросхема EMMC.

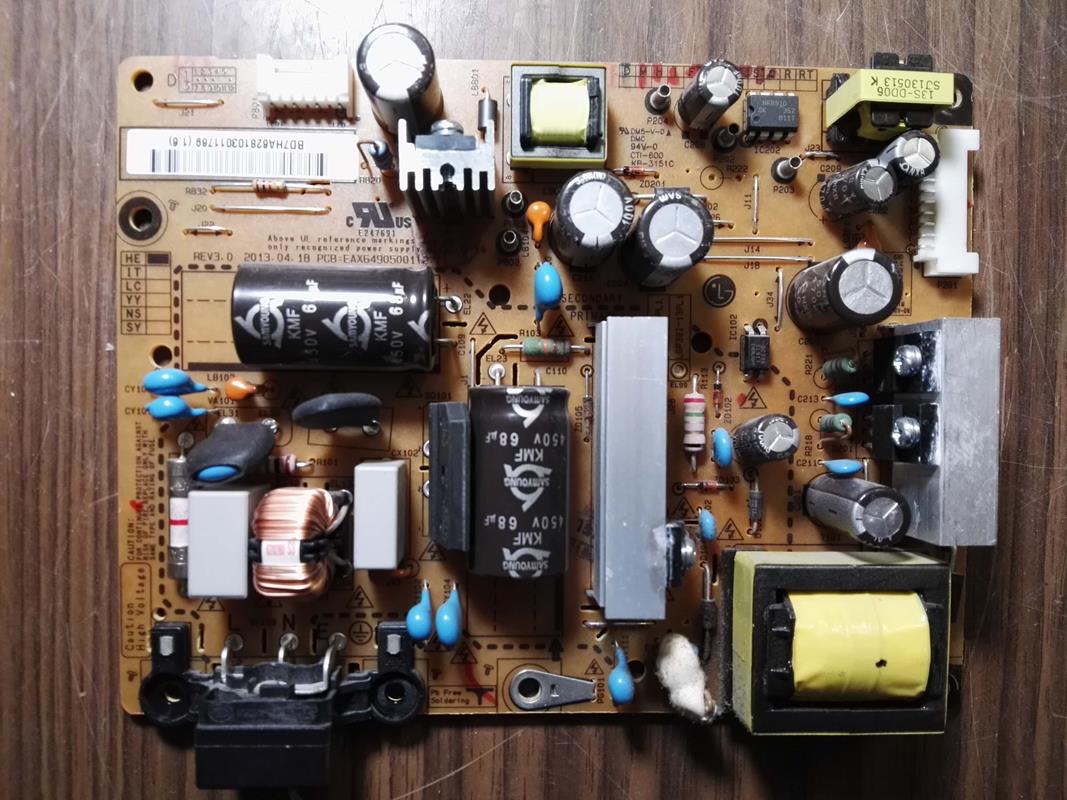

Блок питания EAX64905001 LGP32-13PL1. Отличается крайне высокой надежность. За все время существования нашего сервиса, чинить его приходилось всего один раз.

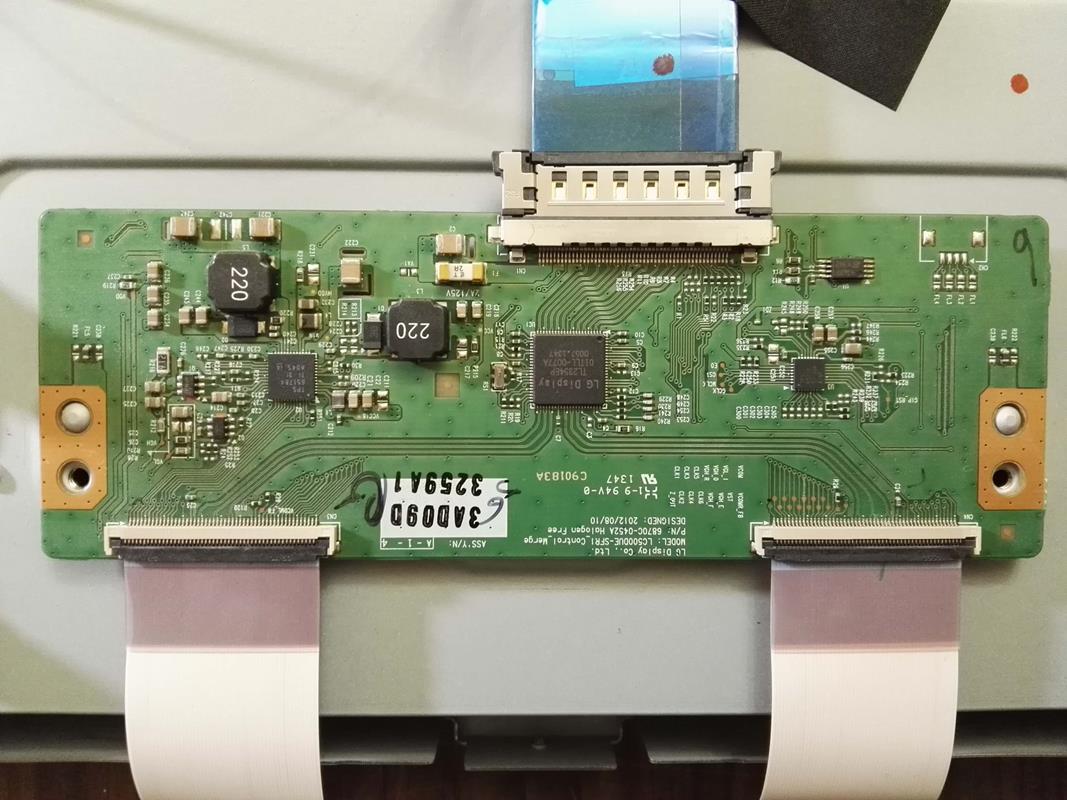

Контроллер таймингов LC5000DUE-SFR1_CONTROL_MERGE 6870C-0452A HALOGEN FREE. Типовых болезней не имеет.
Ремонт подсветки телевизора LG 32LN570V

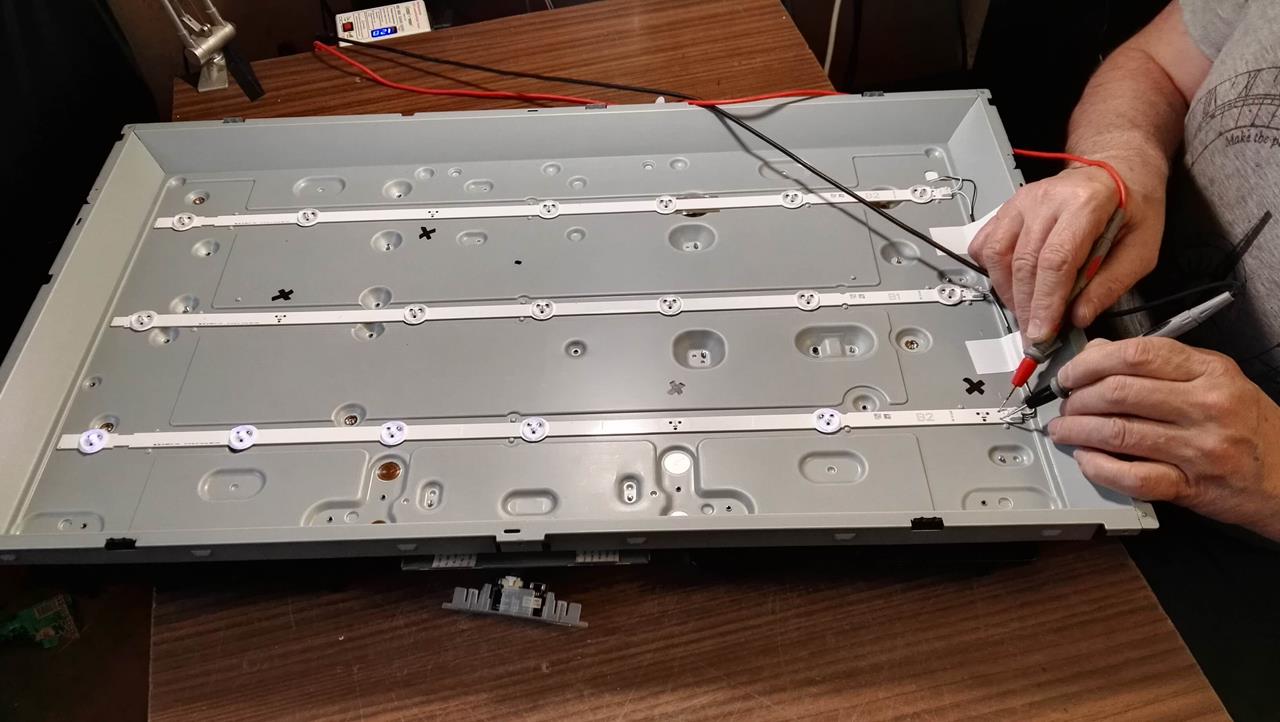

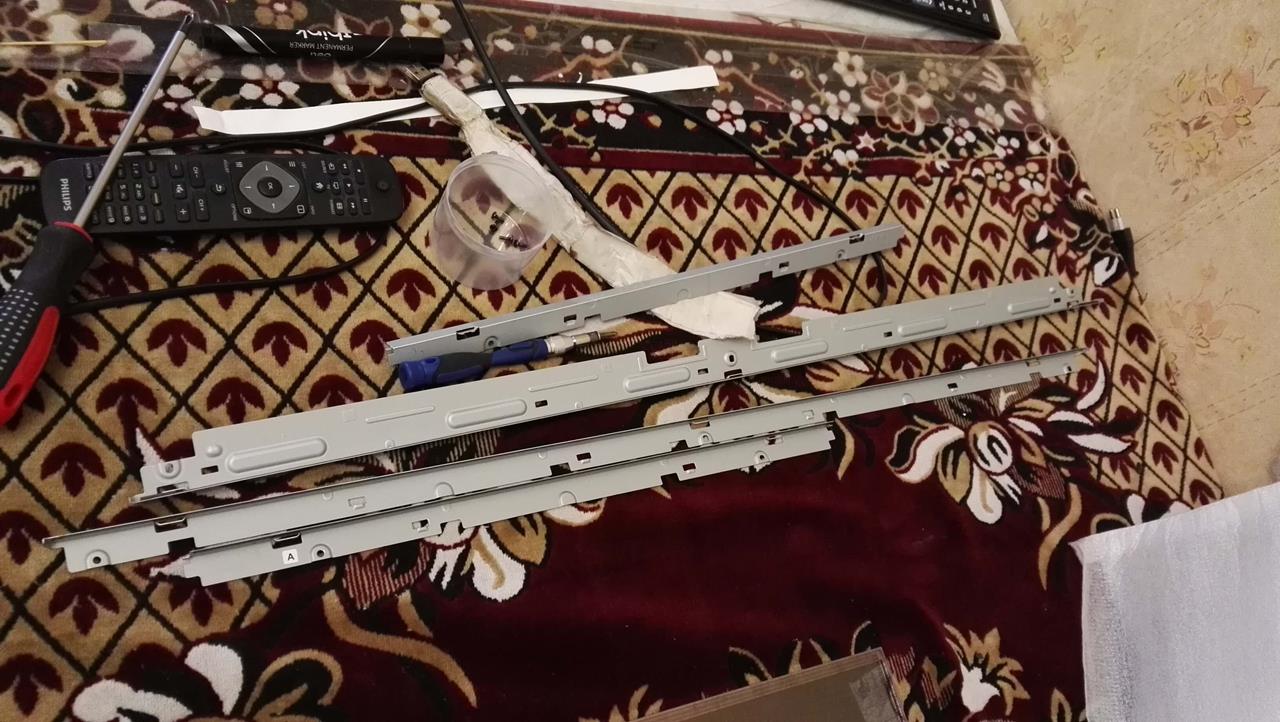

Разобрав телевизор мы быстро проверили подсветку. На каждой из планок умерло по несколько диодов. Но клиент захотел полную замену всех планок. Необходимые запчасти имелись на нашем складе. Замена заняла буквально несколько минут.

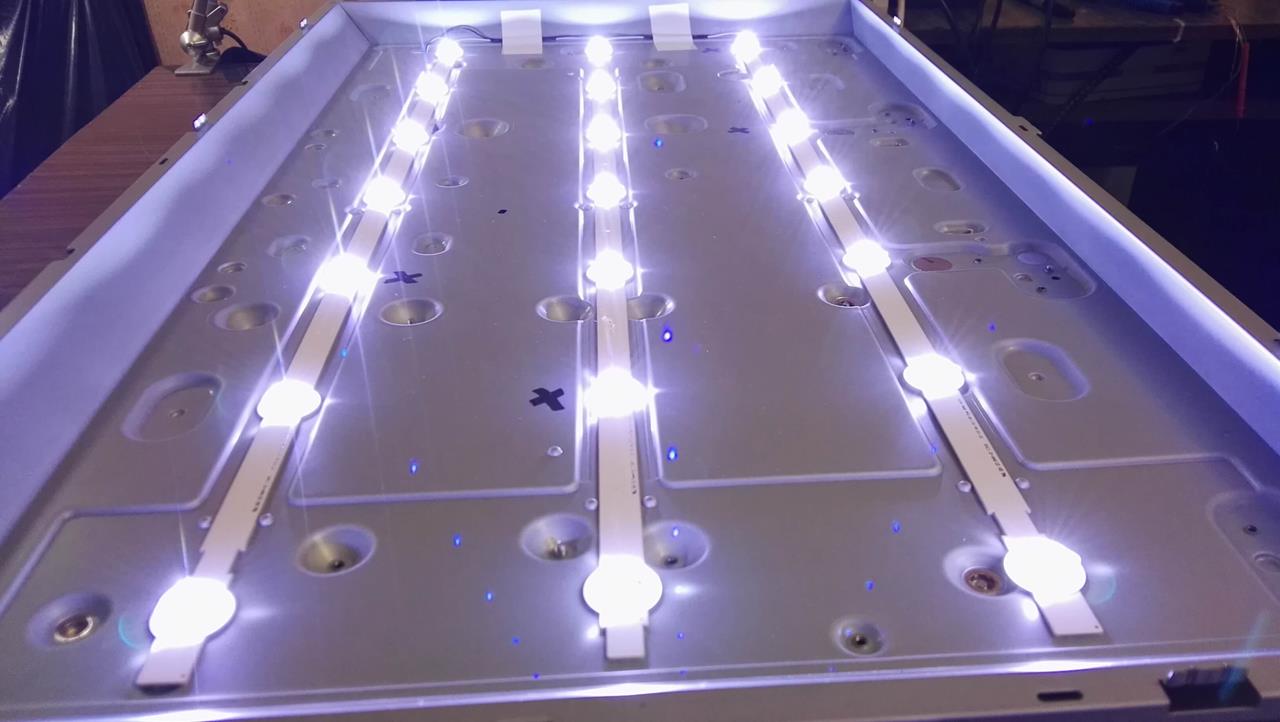

Хоть мы ремонтируем светодиодную подсветку ни один год, а все равно не можем перестать восхищаться красотой горящих диодов.
Больше вы можете узнать из нашего материала РЕМОНТ ПОДСВЕТКИ ТЕЛЕВИЗОРА
Это прекрасное зрелище.

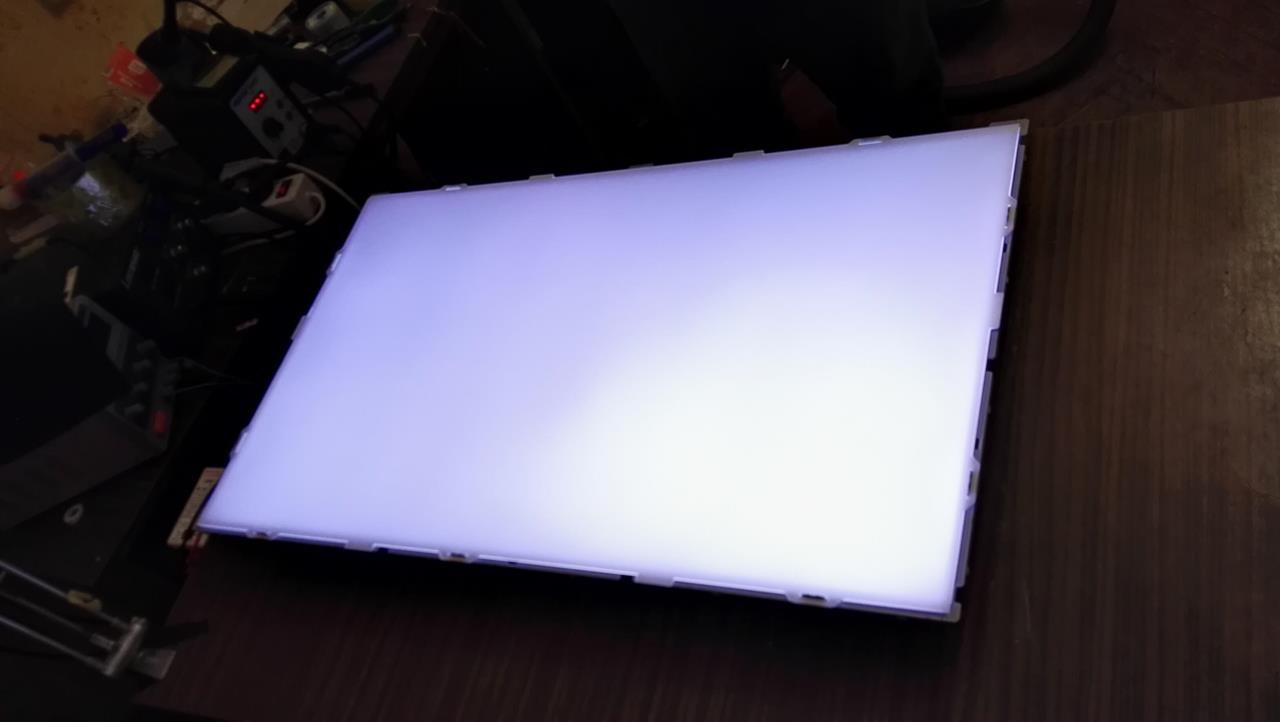

Пятен и засветов нет.

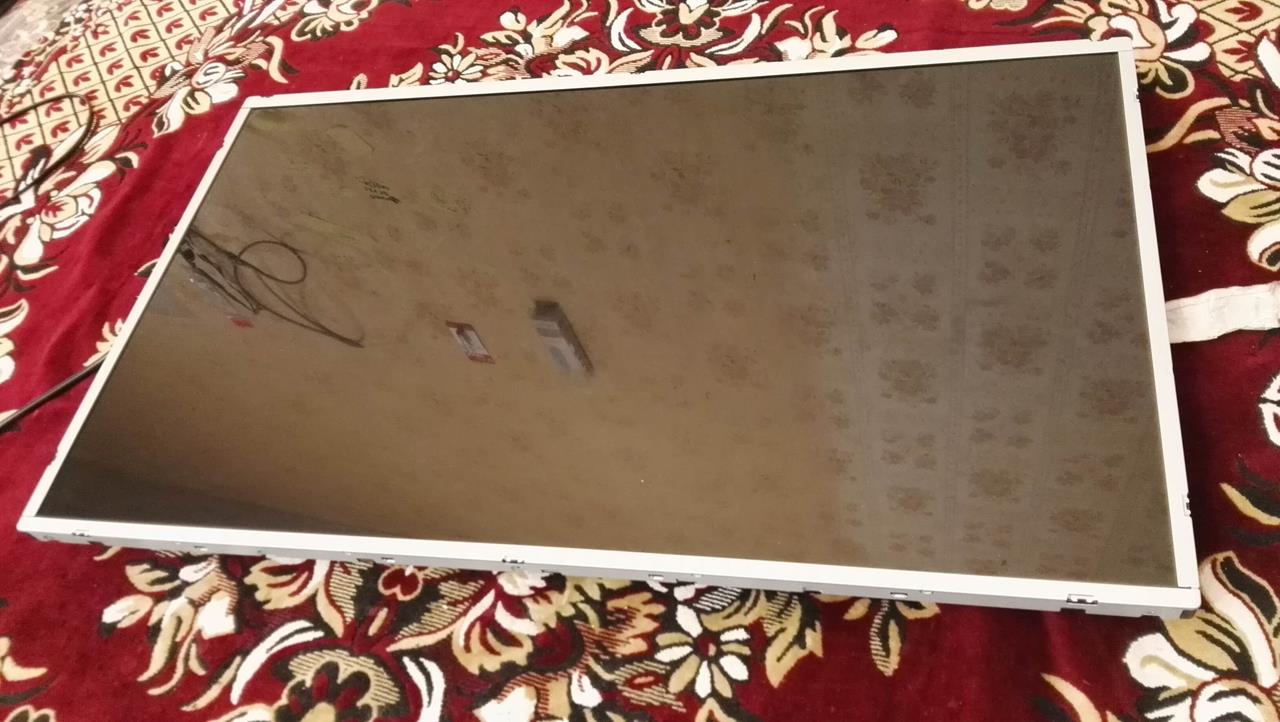

Приступаем к обратной сборки ТВ.

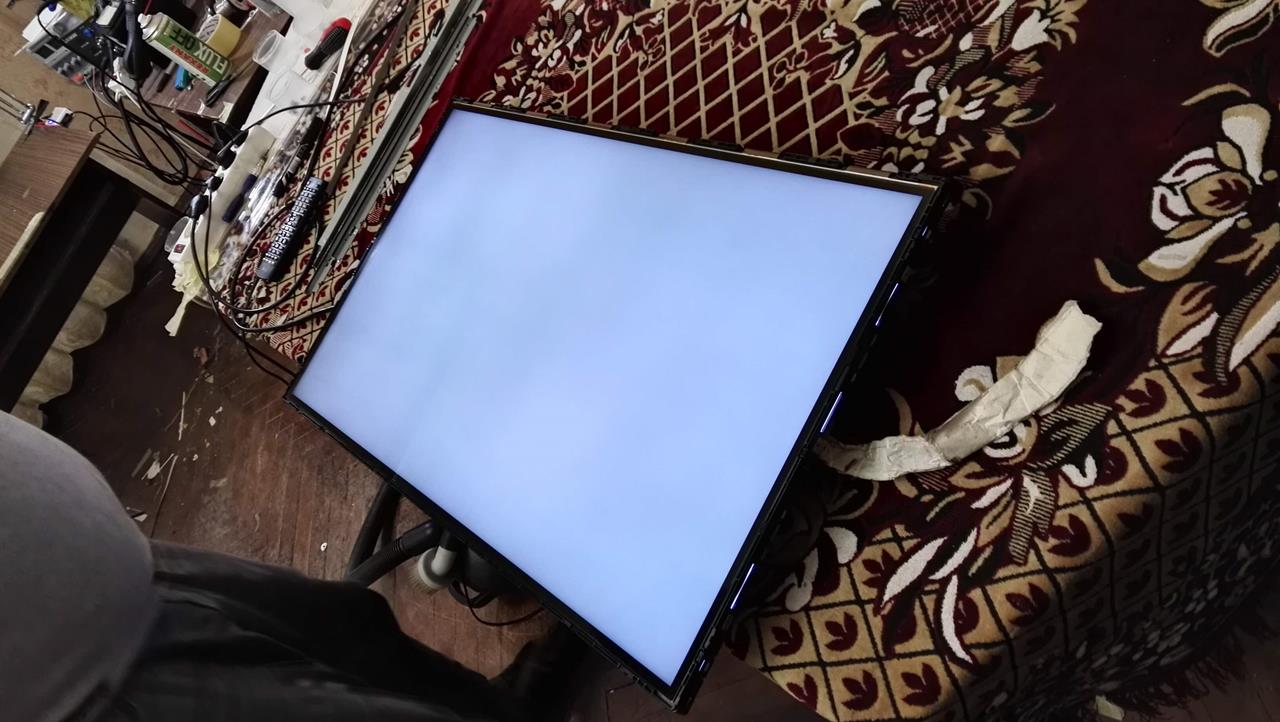

Окончательное тестирование прошло успешно.

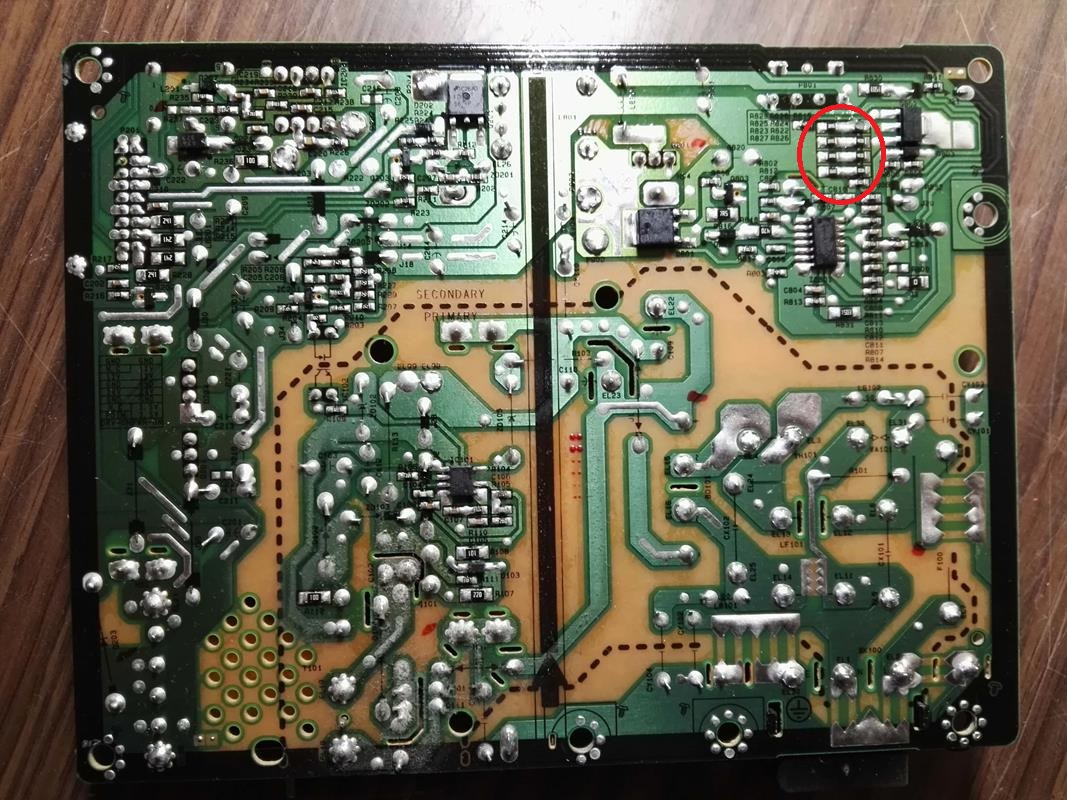

Доработка блока питания EAX64905001 LGP32-13PL1 с целью ограничение тока подсветки.
Доработка занимает буквально несколько минут.

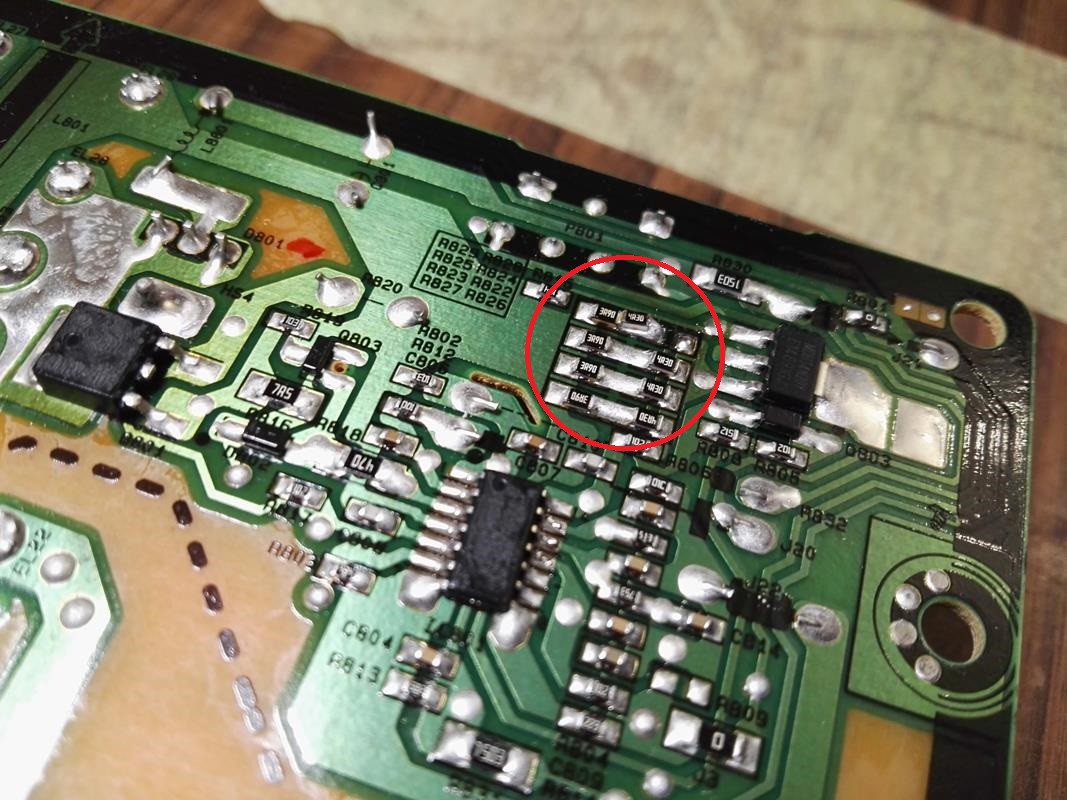

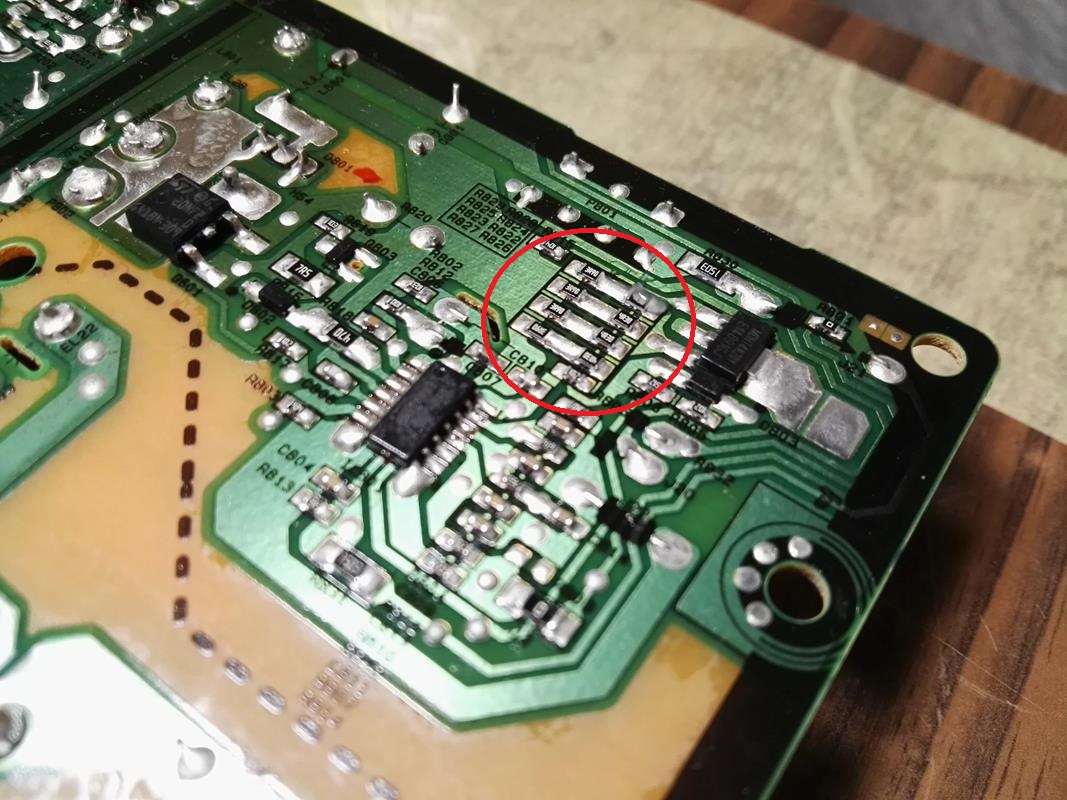

Необходимо найти группу резисторов обозначенных на фото выше.
Наша задача состоит в том, что бы удалить один из резисторов. Благодаря этому разомкнется цепь и мы уменьшим силу тока на 25 процентов.

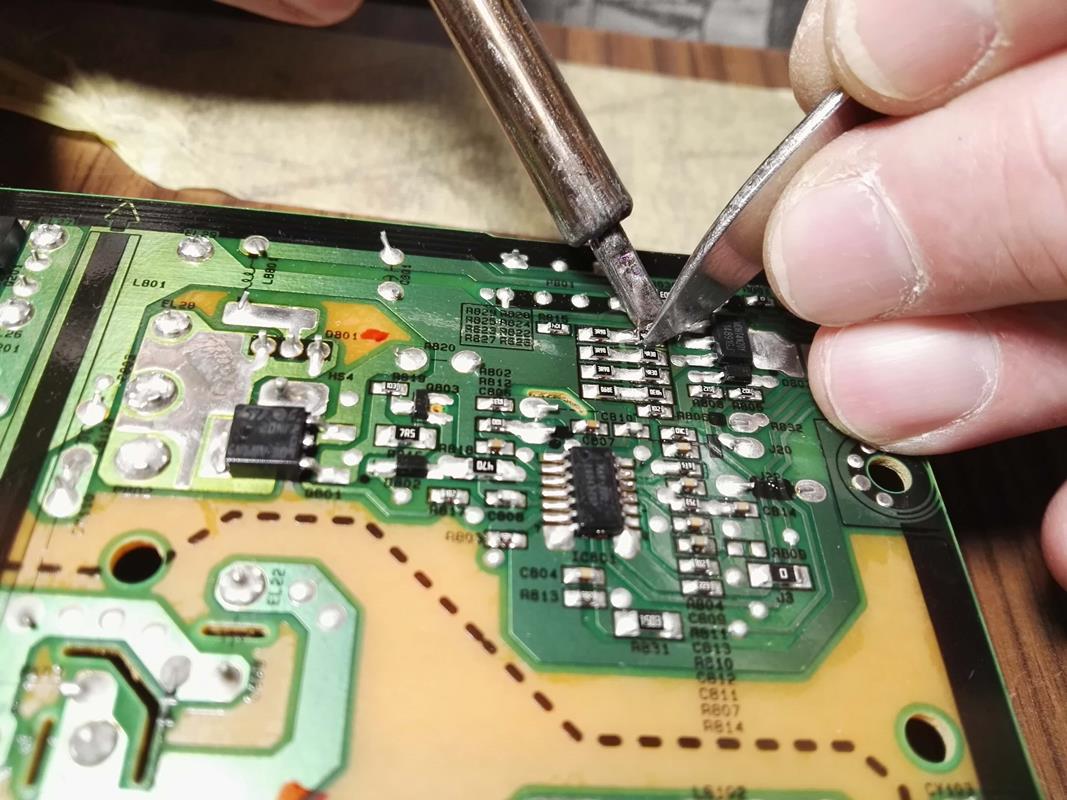

Для этого используем паяльник и скальпель.
Просто аккуратно сдвигаем один из резисторов в сторону. Для облегчения задачи можете просто аккуратно скусить кусачками.
Внимание!!! Не рекомендуем отпаивать резисторы паяльным феном. Текстолит блока питания весьма плохого качества – моментально начинает идти пузырями и щелкать при нагреве.
Так же вы можете просмотреть видео по доработке данного БП на нашем YouTube канале ГИЛЬДИЯ МАСТЕРОВ
Всем спасибо за потраченное время.
